单片机简易计算器的设计包含设计报告，源程序及仿真

本设计是基于51系列单片机来进行的数字计算器系统设计，可以完成计算器的键盘输入，进行加、减、乘、除六位数范围内的基本四则运算，并在LCD上显示相应的结果。设计电路采用AT89C51单片机为主要控制电路，利用MM74C922作为计算器4*4键盘的扫描IC读取键盘上的输入。显示采用字符LCD静态显示。软件方面使用C语言编程，并用PROTUES仿真。 附件内容： ┠─────基于AT89C51单片机简易计算器的设计.doc ┃ ┠─────calculator.c ┃ ┠─────calculator.DSN ┃　　　 ┠─────calculator.hex

#include
#include
#define uchar unsigned char
#define uint unsigned int
char translate（int keycode）;
void arithmetic（）;
void init_LCM（）;
void write_data（char ddata）;
void write_com（char command）;
void check_BF（）;
void clearLCD（）;
void display（long a）;
void dealerror（）;
void dataoverflow（）;

long x=0y=0num=0;
int operatorsinputiny=0;
char key;
char error[5]=“error“;
char overflow[8]=“overflow“;
sbit EN=P3^4;
sbit R_W=P3^5;
sbit RS=P3^6;
main（）
{
    EA=1;
	EX0=1;
	IT0=1;
    P2=0xff;
	display（0）;
	init_LCM（）;
	write_data（0x30）;
	while（1）
	{
	}
}
/**********键值转化为键盘上按键值函数*************/
char translate（int keycode）
{
	switch（keycode）
	{
	case 0:
		return ‘7‘;
		break;
	case 1:
		return ‘4‘;
		break;
	case 2:
		return ‘1‘;
		break;
	case 3:
		return ‘c‘;
		break;
	case 4:
		return ‘8‘;
		break;
	case 5:
		return ‘5‘;
		break;
	case 6:
		return ‘2‘;
		break;
	case 7:
		return ‘0‘;
		break;
	case 8:
		return ‘9‘;
		break;
	case 9:
		return ‘6‘;
		break;
	case 10:
		return ‘3‘;
		break;
	case 11:
		return ‘=‘;
		break;
	case 12:
		return ‘/‘;
		break;
	case 13:
		return ‘*‘;
		break;
	case 14:
		return ‘-‘;
		break;
	case 15:
		return ‘+‘;
		break;
	}
}
/***********外部中断0处理函数*************/
void INT_0（void） interrupt 0 using 0
{
	key=translate（P2&0x0f）;
	if（key<=‘9‘&&key>=‘0‘）      //判断按下的键是否为数值
	{
		num=num*10+（key-‘0‘）;
		if （operators>0）
		{
			y=num;
			iny=1;
		}
		else
			x=num;
		if（num<134217728&&num>-134217728）    //当前数值是否超出限定范围
		{
			display（num）;
		}
		else
			dataoverflow（）;

	}
	else
	{
		switch（key）
		{
		case ‘c‘:
			x=0;
			y=0;
			num=0;
			iny=0;
			operators=0;
			display（num）;
			break;
		case ‘=‘:
			arithmetic（）;
			iny=0;
			operators=0;
			num=0;
			break;
		case ‘+‘:
		    if （operators）
			arithmetic（）;
			operators=1;
			num=0;
			break;
		case ‘-‘:
		    if （operators）
			arithmetic（）;
			operators=2;
			num=0;
			break;
		case ‘*‘:
		    if （operators）
			arithmetic（）;
			operators=3;
			num=0;
			break;
		case ‘/‘:
			if （operators）
			arithmetic（）;
			operators=4;
			num=0;
			break;
		}
	}

}
/**********算术运算函数*************/
void arithmetic（）
{
	if （iny）
	{
		switch（operators）
		{
			case 1:
				x=x+y;
				num=x;
				if（num<134217728&&num>-134217728）
				{
					display（num）;
		}
		else
			dataoverflow（）;
				break;
			case 2:
				x=x-y;
				num=x;
		if（num<134217728&&num>-134217728）
		{
			display（num）;
		}
		else
			dataoverflow（）;
				break;
			case 3:
				x=x*y;
				num=x;
		if（num<134217728&&num>-134217728）
		{
			display（num）;
		}
		else
			dataoverflow（）;
				break;
		    case 4:
				if （y==0）
					dealerror（）;
				else
				{
					x=x/y;
					num=x;
		if（num<134217728&&num>-134217728）
		{
			display（num）;
		}
		else
			dataoverflow（）;
				}
				break;
		}
		y=0;

	}
}
/**

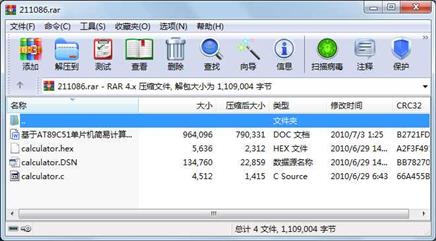

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       5636  2010-06-29 14:31  calculator.hex

     文件     964096  2010-07-03 01:25  基于AT89C51单片机简易计算器的设计.doc

     文件       4512  2010-06-29 06:43  calculator.c

     文件     134760  2010-06-29 14:32  calculator.DSN

----------- ---------  ---------- -----  ----

              1109004                    4
