好用的按键程序

MultiButton 是一个小巧简单易用的事件驱动型按键驱动模块，可无限量扩展按键，按键事件的回调异步处理方式可以简化你的程序结构，去除冗余的按键处理硬编码，让你的按键业务逻辑更清晰。

【使用方法】

1.先申请一个按键结构






			struct Button button1;




2.初始化按键对象，绑定按键的GPIO电平读取接口read_button_pin() ，后一个参数设置有效触发电平






			button_init(&button1, read_button_pin, 0);




3.注册按键事件






			button_attach(&button1, SINGLE_CLICK, Callback_SINGLE_CLICK_Handler);




			button_attach(&button1, DOUBLE_CLICK, Callback_DOUBLE_Click_Handler);




			...




4.启动按键






			button_start(&button1);




5.设置一个5ms间隔的定时器循环调用后台处理函数






			while(1) {




			 ...




			 if(timer_ticks == 5) {




			 timer_ticks = 0;









			 button_ticks();




			 }




			}




特性

MultiButton 使用C语言实现，基于面向对象方式设计思路，每个按键对象单独用一份数据结构管理：






			struct Button {




			 uint16_t ticks;




			 uint8_t repeat: 4;




			 uint8_t event : 4;




			 uint8_t state : 3;




			 uint8_t debounce_cnt : 3;




			 uint8_t active_level : 1;




			 uint8_t button_level : 1;




			 uint8_t (*hal_button_Level)(void);




			 BtnCallback cb[number_of_event];




			 struct Button* next;




			};

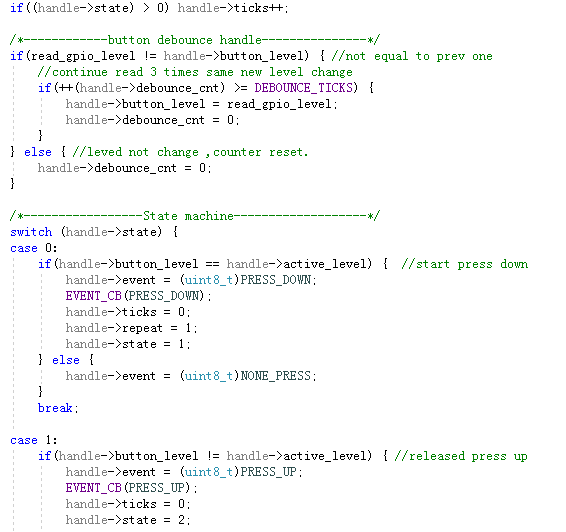

这样每个按键使用单向链表相连，依次进入 button_handler(struct Button* handle) 状态机处理，所以每个按键的状态彼此独立。

按键事件

事件	说明
PRESS_DOWN	按键按下，每次按下都触发
PRESS_UP	按键弹起，每次松开都触发
PRESS_REPEAT	重复按下触发，变量repeat计数连击次数
SINGLE_CLICK	单击按键事件
DOUBLE_CLICK	双击按键事件
LONG_RRESS_START	达到长按时间阈值时触发一次
LONG_PRESS_HOLD	长按期间一直触发

Examples






			#include "button.h"









			struct Button btn1;









			int read_button1_GPIO()




			{




			 return HAL_GPIO_ReadPin(B1_GPIO_Port, B1_Pin);




			}









			int main()




			{




			 button_init(&btn1, read_button1_GPIO, 0);




			 button_attach(&btn1, PRESS_DOWN, BTN1_PRESS_DOWN_Handler);




			 button_attach(&btn1, PRESS_UP, BTN1_PRESS_UP_Handler);




			 button_attach(&btn1, PRESS_REPEAT, BTN1_PRESS_REPEAT_Handler);




			 button_attach(&btn1, SINGLE_CLICK, BTN1_SINGLE_Click_Handler);




			 button_attach(&btn1, DOUBLE_CLICK, BTN1_DOUBLE_Click_Handler);




			 button_attach(&btn1, LONG_RRESS_START, BTN1_LONG_RRESS_START_Handler);




			 button_attach(&btn2, LONG_PRESS_HOLD, BTN1_LONG_PRESS_HOLD_Handler);




			 button_start(&btn1);









			 //make the timer invoking the button_ticks() interval 5ms.




			 //This function is implemented by yourself.




			 __timer_start(button_ticks, 0, 5);









			 while(1)




			 {}




			}









			void BTN1_PRESS_DOWN_Handler(void* btn)




			{




			 //do something...




			}









			void BTN1_PRESS_UP_Handler(void* btn)




			{




			 //do something...




			}









			...




/*
 * Copyright （c） 2016 Zibin Zheng
 * All rights reserved
 */

#include “multi_button.h“

#define EVENT_CB（ev）   if（handle->cb[ev]）handle->cb[ev]（（Button*）handle）

//button handle list head.
static struct Button* head_handle = NULL;

/**
  * @brief  Initializes the button struct handle.
  * @param  handle: the button handle strcut.
  * @param  pin_level: read the HAL GPIO of the connet button level.
  * @param  active_level: pressed GPIO level.
  * @retval None
  */
void button_init（struct Button* handle uint8_t（*pin_level）（） uint8_t active_level）
{
	memset（handle 0 sizeof（struct Button））;
	handle->event = （uint8_t）NONE_PRESS;
	handle->hal_button_Level = pin_level;
	handle->button_level = handle->hal_button_Level（）;
	handle->active_level = active_level;
}

/**
  * @br

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2019-12-16 01:46  MultiButton-master\
     文件        1068  2019-12-16 01:46  MultiButton-master\LICENSE
     文件        2904  2019-12-16 01:46  MultiButton-master\README.md
     目录           0  2019-12-16 01:46  MultiButton-master\examples\
     文件        1628  2019-12-16 01:46  MultiButton-master\examples\example_callback.c
     文件         705  2019-12-16 01:46  MultiButton-master\examples\example_poll.c
     文件        4892  2019-12-16 01:46  MultiButton-master\multi_button.c
     文件        1298  2019-12-16 01:46  MultiButton-master\multi_button.h
