PWPF原理及仿真含simulink模型和m文件

目录 PWPF调制方法 1 仿真 1 一、SIMULINK仿真 2 二、matlab m文件仿真 3

clear
clc

Km=1;
Tm=1;
U=0;
Uon=0.1;
Uoff=0.05;
Aout=0;  %取值为0 1 -1

n=1;
t=0;
Dt=0.001;

for i=1:10000
    Ac=sin（t）;
    Du=-U/Tm+Km/Tm*（Ac-Aout）;
    U=U+Du*Dt;
    if Aout==-1
        if U>-Uoff
            Aout=0;
        else
            Aout=-1;
        end
    elseif Aout==0
        if U>Uon
            Aout=1;
        elseif U>-Uon
            Aout=0;
        else
            Aout=-1;
        end
    else%if Aout==1
        if U            Aout=0;
        else
            Aout=1;
        end
    end

    Ac_store（n）=Ac;
    Aout_store（n）=Aout;
    U_store（n）=U;
    n=n+1;
    t=t+Dt;
end

figure（1）
plot（（1:n-1）*DtAc_store（1:n-1）*DtAout_store）
axis（[1 10 -1.2 1.2]）
legend（‘原指令‘‘PWPF调制后的指令‘）
grid on

figure（2）
plot（U_storeAout_store）
axis（[-0.2 0.2 -1.2 1.2]）
xlabel（‘U‘）
ylabel（‘Aout‘）
grid on

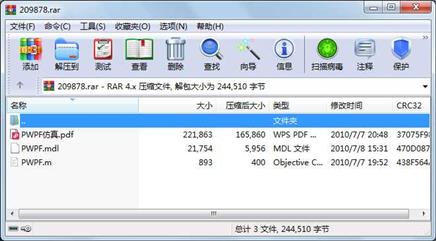

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件     221863  2010-07-07 20:48  PWPF仿真.pdf

     文件        893  2010-07-07 19:52  PWPF.m

     文件      21754  2010-07-08 15:31  PWPF.mdl

----------- ---------  ---------- -----  ----

               244510                    3
