* 2D Code generated by Image Acquisition 01

* QR Code
dev_close_window ()
dev_open_window (0, 0, 400, 400, 'black', WindowHandle)
*先关闭活动图形窗口,再打开这个窗口,标识符为WindowHandle;
*相对于界面左上角第0行、第0列,大小为400×400像素,颜色为黑色。
open_framegrabber ('DirectShow', 1, 1, 0, 0, 0, 0, 'default', 8, 'rgb', -1, 'false', 'default', 'Gsou USB2.0 Camera', 0, -1, AcqHandle)
* 打开帧接收器(图像采集设备,如摄像头,工业相机等),参数(Parameter)详见这个算子
* 注意摄像头的名称,可以用工具栏中的“助手”——打开新的Image Acquisition获取摄像头及插入代码
grab_image_start (AcqHandle, -1)
while (true)
grab_image_async (Image, AcqHandle, -1)
create_data_code_2d_model ('QR Code', [], [], DataCodeHandle)
* 二维码的创建开头的算子,clear为结束清除的算子,见下。
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')
dev_set_color ('forest green')
dev_set_draw ('margin')
dev_set_line_width (3)
set_data_code_2d_param (DataCodeHandle, 'default_parameters', 'enhanced_recognition')
* 设置选定参数的二维数据模型,参数详见这个算子
find_data_code_2d (Image, SymbolXLDs, DataCodeHandle, [], [], ResultHandles, DecodedDataStrings)
* 检测和读取二维代码符号,也支持读取二维数据模型的序列,参数详见这个算子
for i := 0 to |ResultHandles| - 1 by 1
select_obj (SymbolXLDs, SymbolXLD, i 1)
get_contour_xld (SymbolXLD, Row, Col)
get_string_extents (WindowHandle, DecodedDataStrings, Ascent, Descent, TxtWidth, TxtHeight)
disp_message (WindowHandle, DecodedDataStrings, 'image', max(Row-50), max([min(Col 30)-TxtWidth/2,1]), 'black', 'true')
endfor
*这段for循环语句的目的是让解码到的字符串(二维码的内容)显示到二维码深绿色(forest green上面定义)的解码区域框的行列位置。
*disp_message (WindowHandle, DecodedDataStrings, 'window', 12, 12, 'black', 'true')
*如果不需要设置显示到区域框中间的位置,而是显示到窗体的上方或其他位置,那么不需要上面那段for语句,只需这段信息显示的语句即可显示到窗体相应位置。
if (|DecodedDataStrings|>0)
disp_continue_message (WindowHandle, 'black', 'true')
stop()
endif
* if语句,当解码一个(大于0,可设置多个)二维码就暂停摄像头获取图像,直至按F5.
clear_data_code_2d_model (DataCodeHandle)
endwhile
close_framegrabber (AcqHandle)

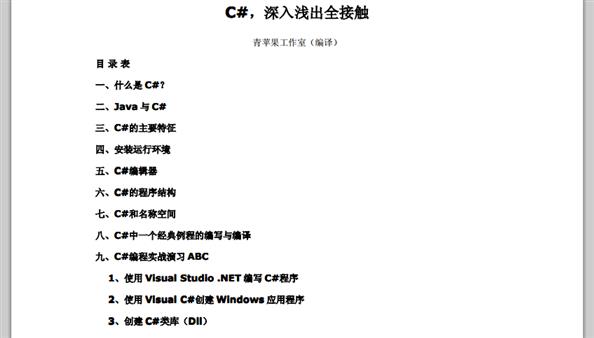

资源截图
