资源简介
本资源是多进制调制下的空时分组码(STBC)的matlab仿真,无需修改程序,每个m文件代表了一个调制进制,每个m文件会画出:'未采用编码','2发1收Alamouti方案','2发2收Alamouti方案','2发3收Alamouti方案','2发4收Alamouti方案'等的误码率曲线。
代码片段和文件信息
%%仿真Alamouti 2发多收空时编码性能,调制方式为BPSK
%%
%%
clear all
datasize=100000; % 仿真的符号数
EbNo=0:2:20; % 信噪比
M=2; % BPSK modulation
x=randsrc(2datasize/2[0:1]); % 数据源符号//行列不变
x1=pskmod(xMpi);
h=randn(8datasize/2)+j*randn(8datasize/2); %Rayleigh衰落信道
h=h./sqrt(2);
for indx=1:length(EbNo)
sigma1=sqrt(1/(4*10.^(EbNo(indx)/10))); % SISO信道高斯白噪声标准差
n=sigma1*(randn(2datasize/2)+j*randn(2datasize/2));
y=x1+n; % 通过AWGN信道
y1=x1+n./h(1:2:); % 通过SISO瑞利衰落信道后的判决变量
x2=pskdemod(yMpi);
x3=pskdemod(y1Mpi);
sigma2=sqrt(1/(2*10.^(EbNo(indx)/10))); % Alamouti方案每个子信道高斯白噪声标准差
n=sigma2*(randn(8datasize/2)+j*randn(8datasize/2));
n1(1:)=(conj(h(1:)).*n(1:)+h(2:).*conj(n(2:)))./(sum(abs(h(1:2:)).^2)); % 2发1收Alamouti方案判决变量中的噪声项
n1(2:)=(conj(h(2:)).*n(1:)-h(1:).*conj(n(2:)))./(sum(abs(h(1:2:)).^2));
y=x1+n1;
x4=pskdemod(yMpi);
n2(1:)=(conj(h(1:)).*n(1:)+h(2:).*conj(n(2:))+conj(h(3:)).*n(3:)+h(4:).*conj(n(4:)))./(sum(abs(h(1:4:)).^2)); % 2发2收Alamouti方案判决变量中的噪声项
n2(2:)=(conj(h(2:)).*n(1:)-h(1:).*conj(n(2:))+conj(h(4:)).*n(3:)-h(3:).*conj(n(4:)))./(sum(abs(h(1:4:)).^2)); %第二时隙,
y1=x1+n2;
x5=pskdemod(y1Mpi);
n3(1:)=(conj(h(1:)).*n(1:)+h(2:).*conj(n(2:))+conj(h(3:)).*n(3:)+h(4:).*conj(n(4:))+ conj(h(5:)).*n(5:)+h(6:).*conj(n(6:)))./(sum(abs(h(1:6:)).^2)); % 2发2收Alamouti方案判决变量中的噪声项
n3(2:)=(conj(h(2:)).*n(1:)-h(1:).*conj(n(2:))+conj(h(4:)).*n(3:)-h(3:).*conj(n(4:))+ conj(h(6:)).*n(5:)-h(5:).*conj(n(6:)))./(sum(abs(h(1:6:)).^2)); %第二时隙,
y1=x1+n3;
x6=pskdemod(y1Mpi);
n4(1:)=(conj(h(1:)).*n(1:)+h(2:).*conj(n(2:))+conj(h(3:)).*n(3:)+h(4:).*conj(n(4:))+ conj(h(5:)).*n(5:)+h(6:).*conj(n(6:))+conj(h(7:)).*n(7:)+h(8:).*conj(n(8:)))./(sum(abs(h).^2)); % 2发2收Alamouti方案判决变量中的噪声项
n4(2:)=(conj(h(2:)).*n(1:)-h(1:).*conj(n(2:))+conj(h(4:)).*n(3:)-h(3:).*conj(n(4:))+ conj(h(6:)).*n(5:)-h(5:).*conj(n(6:))+conj(h(8:)).*n(7:)-h(7:).*conj(n(8:)))./(sum(abs(h).^2)); %第二时隙,
y1=x1+n4;
x7=pskdemod(y1Mpi);
[tempber1(indx)]=biterr(xx2log2(M));
[tempber2(indx)]=biterr(xx3log2(M));
[tempber3(indx)]=biterr(xx4log2(M));
[tempber4(indx)]=biterr(xx5log2(M));
[tempber5(indx)]=biterr(xx6log2(M));
[tempber6(indx)]=biterr(xx7log2(M));
end
figure;
semilogy(EbNober2‘-o‘EbNober3‘-<‘EbNober4‘->‘EbNober5‘-d‘EbNober6‘-^‘)
ber4
grid on
legend(‘未采用编码‘‘2发1收Alamouti方案‘‘2发2收Alamouti方案‘‘2发3收Alamouti方案‘‘2发4收Alamouti方案‘)
xlabel(‘信噪比EbNo(dB)‘)
ylabel(‘误比特率(BER)‘)
title(‘二进制调制下的性能曲线(BPSK)‘)

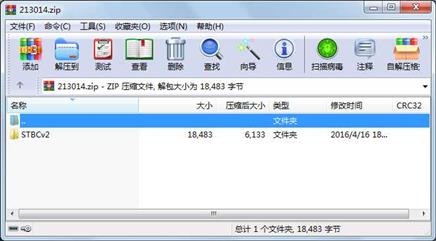

属性 大小 日期 时间 名称
----------- --------- ---------- ----- ----
目录 0 2016-04-16 18:37 STBCv2\
文件 3109 2016-04-14 17:56 STBCv2\BPSK.m
文件 3134 2016-04-14 17:28 STBCv2\PSK16.m
文件 3136 2016-04-14 17:32 STBCv2\PSK32.m
文件 3126 2016-04-14 17:25 STBCv2\PSK8.m
文件 3132 2016-04-14 17:57 STBCv2\QPSK.m
文件 1992 2016-04-14 17:51 STBCv2\xPSK.m
文件 854 2016-04-14 18:02 STBCv2\xPSK2.m
