解释结构建模

MATLAB程序对任意规模的关联图进行ISM计算，自定义输入数据格式和输入方法，输出元素分层结果、对应的骨架矩阵以及所有的关联回路，

%% Example title
% Summary of example objective

%% Section 1 title
% Description of first code block

%将Excel表中数据读取至MATLAB中
%[NUM]=xlsread（‘Define‘）;
[NUM]=xlsread（‘testData‘）;
%读取初始要素的个数
length=size（NUM1）;
%获得影像因素的最大个数
maxlen=size（NUM2）;
%将要素-影像因素表转换为邻接矩阵
adjacentMatrix=zeros（lengthlength）;
for i=1:length
    j=1;
    while（j<=maxlen&&isnan（NUM（ij））==0）
    adjacentMatrix（iNUM（ij））=1;
    j=j+1;
    end;
end;
adjacentMatrix=adjacentMatrix-eye（lengthlength）;
save adjacentMatrix;
%生成单位矩阵
I=eye（length）;
%生成可达矩阵
rMatrix=（adjacentMatrix|I）;
reachableMatrix=（adjacentMatrix|I）;
for i=1:length
    reachableMatrix=logicMultiply（reachableMatrixrMatrix）;
end;
save reachableMatrix;

%输出关联回路
r=1;
for i=1:（length-1）
    for j=（i+1）:length
        if（isequal（reachableMatrix（i:）reachableMatrix（j:）））
            contactLoop（r:）=[ij];
            r=r+1;
        end;

    end;
end;
save contactLoop;

%约简回路
CreachableMatrix=reachableMatrix;
l=1;
for（i=1:size（contactLoop1））
    if（i<2||（i>=2&&contactLoop（i1）~=contactLoop（i-11）））
    CreachableMatrix（（contactLoop（i1）-l+1）:）=[];
    Edelete（l1）=contactLoop（i1）;
    l=l+1;
    end;
end;
save Edelete;
l=1;
for（j=1:size（contactLoop1））
    if（j<2||（j>=2&&contactLoop（j1）~=contactLoop（j-11）））
    CreachableMatrix（:（contactLoop（j1）-l+1））=[];
    l=l+1;
    end;
end;
save CreachableMatrix;

%生成骨架矩阵
II=eye（size（CreachableMatrix1））;
skeletonMatrix=CreachableMatrix-II-logicMultiply（（CreachableMatrix-II）（CreachableMatrix-II））;
save skeletonMatrix;




%% Section 2 title
% Description of second code block
a=2;

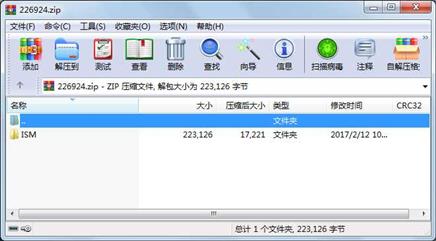

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
