电离层VTEC模型建立

运用fortran对原始数据进行了格式转换。 输出数据内容为时刻、经度、纬度、VTEC值等13*71*73=67379行，4列的-result.txt文件，用于下一步的绘图，此外还输出了加上日期等信息的-说明结果.txt文件，用于结果的说明。 用matlab进行静态、动态图像的绘制。 绘制出2016年7月20日、12月12日两天0-24h以2h为间隔的13张VTEC分布图，用编程方法将绘制出的13张静态图片以每秒2帧的速度播放，分别命名、保存，并利用保存的图片制作三维网格gif动态图和平面等高线gif动态图。

clear;
%数据处理部分
[FileNamePathName] = uigetfile（‘*.*‘‘电离层网格产品‘）; %选择电离层产品文件
f = fopen（fullfile（PathNameFileName） ‘r‘）; %读取文件数据
    Data = fscanf（f‘%c‘）; %以字符形式储存于Data中
fclose（f）;
TECstart = strfind（Data ‘START OF TEC MAP‘）; %查找TEC MAP开始、结束标识
TECend = strfind（Data ‘END OF TEC MAP‘）;
Dateflag = strfind（Data ‘ EPOCH OF FIRST MAP ‘）;  %提取日期
Date = str2num（strtrim（Data（Dateflag-60: Dateflag）））;
Year = Date（1）; Month = Date（2）; Day = Date（3）; %月年日
TEC（111） = 0;
flag = 0;
PaintData=zeros（14）;
for i = 1:13  %0-24时每两小时一个TEC MAP
    Time=2*（i-1）;
    CurrentMap = Data（TECstart（i）: TECend（i））; %当前时间电离数据图
    TECflag = strfind（CurrentMap ‘LAT/LON1/LON2/DLON/H‘）; %电离层数据开始位置
    for j = 1:71  %纬度87.5至-87.5间隔2.5
        LAT=87.5-2.5*（j-1）;
        TECdata = str2num（char（strsplit（strtrim（CurrentMap（TECflag（j）+20: TECflag（j）+390）））））;
        for k = 1:73  %经度-180.0至180.0间隔5
            LON=-180+5*（k-1）;
            %TEC（ijk） = TECdata（k1）;
            flag = flag + 1;
            PaintData（flag1:4） = [Time LAT LON TECdata（k1）];
        end
    end
end

%绘图部分
ScreenSize = get（0 ‘ScreenSize‘）;  %获得屏幕大小
set（gcf ‘Position‘ [ScreenSize（3）/2-650 ScreenSize（4）/2-200 1300 400]）;  %绘图窗口居中
FileName = strcat（fullfile（PathName strtok（FileName ‘.‘）） ‘.gif‘）;
for i=1:13
    Time = （i-1） * 2;  %时间
    x = PaintData（1+5183*（i-1）:5183*i3）;  %读取数据
    y = PaintData（1+5183*（i-1）:5183*i2）;
    z = PaintData（1+5183*（i-1）:5183*i4）;
    [XYZ] = griddata（xyzlinspace（-180180100）‘linspace（-87.587.5100）‘v4‘）; %插值处理

    subplot（121）;
    mesh（XYZ）;  %mesh格网绘图
    shading interp;  %对图形对象的颜色着色进行色彩的插值处理使色彩平滑过渡
    colorbar;  %色标
    axis（[-200 200 -100 100 0 500]）; %坐标轴大小
    caxis（[0500]）;  %调节颜色标尺范围
    title（sprintf（‘%d年%d月%d日%d时VTEC分布图（三维显示）‘ Year Month Day Time‘））; %标题
    xlabel（‘经度‘）ylabel（‘纬度‘）zlabel（‘VTEC值‘）;%各个坐标轴标签

    subplot（122）;
    pcolor（XYZ）;  %二维绘图
    shading interp;  %对图形对象的颜色着色进行色彩的插值处理使色彩平滑过渡
    colorbar;  %色标
    axis tight;  %坐标轴的最大值和最小值和的数据范围一致
    caxis（[0500]）;  %调节颜色标尺范围
    set（gca‘nextplot‘‘replacechildren‘）;  %设定axis覆盖重画模式
    title（sprintf（‘%d年%d月%d日%d时VTEC分布图（平面显示）‘ Year Month Day Time‘））; %标题
    xlabel（‘经度‘）ylabel（‘纬度‘）zlabel（‘VTEC值‘）;%各个坐标轴标签

    M（i）=getframe（gcf）;  %保存各个时刻绘图窗口到每一帧
    %保存至GIF文件
    im = frame2im（M（i））;
    [imindcm] = rgb2ind（im256）;
    if i == 1
        imwrite（imindcmFileName ‘gif‘ ‘Loopcount‘ inf）;
    else
        imwrite（imindcmFileName ‘gif‘ ‘WriteMode‘ ‘append‘）;
    end
end
close all;

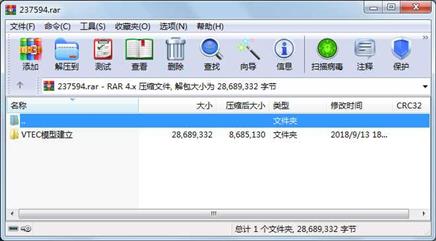

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件     809376  2017-10-31 23:47  VTEC模型建立\VTEC.exe

     文件       2907  2017-10-31 23:50  VTEC模型建立\VTEC.m

     文件    2021370  2017-10-28 11:44  VTEC模型建立\程序-格式转换\1-格式转换结果\2020-result.txt

     文件    2021429  2017-10-28 11:44  VTEC模型建立\程序-格式转换\1-格式转换结果\2020-说明结果.txt

     文件    2021370  2017-10-28 11:44  VTEC模型建立\程序-格式转换\1-格式转换结果\3460-result.txt

     文件    2021429  2017-10-28 11:44  VTEC模型建立\程序-格式转换\1-格式转换结果\3460-说明结果.txt

     文件       1482  2017-10-28 14:34  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\1.f90

     文件    2021370  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\2020-result.txt

     文件    2021429  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\2020-说明结果.txt

     文件    2021370  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\3460-result.txt

     文件    2021429  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\3460-说明结果.txt

     文件      11649  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\Debug\1.obj

     文件       3934  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\Debug\BuildLog.htm

     文件      53248  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\Debug\vc100.pdb

     文件     913920  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\Debug\VTEC分布图-数据提取.exe

     文件        381  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\Debug\VTEC分布图-数据提取.exe.intermediate.manifest

     文件    2165760  2017-10-28 11:44  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\Debug\VTEC分布图-数据提取.pdb

     文件     869995  2017-10-28 02:58  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\igsg2020.16i

     文件     869428  2017-10-28 00:34  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\igsg3460.16i

    ..A..H.       250  2017-10-30 20:43  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\VTEC分布图-数据提取.u2d

     文件       1967  2017-10-26 20:36  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取\VTEC分布图-数据提取.vfproj

     文件        944  2017-10-26 20:25  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取.sln

    ..A..H.     13312  2017-10-30 20:43  VTEC模型建立\程序-格式转换\VTEC分布图-数据提取.suo

     文件       1373  2017-10-28 03:09  VTEC模型建立\程序-静态动态绘图\2020三维gif.m

     文件       1377  2017-10-28 03:09  VTEC模型建立\程序-静态动态绘图\2020平面gif.m

     文件       1373  2017-10-28 02:47  VTEC模型建立\程序-静态动态绘图\3460三维gif.m

     文件       1377  2017-10-28 02:48  VTEC模型建立\程序-静态动态绘图\3460平面gif.m

     文件     507267  2017-10-28 16:56  VTEC模型建立\结果-VTEC分布图\2016年12月12日\3460三维-gif.gif

     文件     295630  2017-10-28 16:53  VTEC模型建立\结果-VTEC分布图\2016年12月12日\3460平面-gif.gif

     文件     123618  2017-10-28 17:03  VTEC模型建立\结果-VTEC分布图\2016年12月12日\静态\3460三维-1.jpg

............此处省略67个文件信息
