STM32F103 WS2812真彩LED灯驱动例程

STM32F103 例程 包括 基本功能 WS2812真彩LED灯 驱动程序
软件开发工具 KEIL4

//================================================================================
//STM32F103         多功能通讯控制演示模块
//================================================================================
//WS281X_S.C/H      WS281X_RGB_LED彩色灯驱动库函数             BY SAGAHDS 20181127
//================================================================================
#include “stm32f10x.h“
#include “ws281x_S.h“
#include “stdio.h“
#include “tim_S.h“
#include “stm32f10x_tim.h“
#include “misc.h“
#include “usart_S.h“
//================================================================================
//BY SAGAHDS 20181128
unsigned char WS2812_FLAG;							//WS2812开关信号
      #define WS2812_FLAG_ENABLE  0x01  //置1安装
unsigned int  RGB_Timer = 0;
unsigned char RGB_Color = 0;
unsigned char TimeFlag = 0;
unsigned char colorful[8][3] =
{
    {0xFF 0x00 0x00   }  //红
    {0x00 0xFF 0x00   }  //绿
		{0x00 0x00 0xFF   }  //蓝
    {0x00 0x00 0x00   }  //灭
    {0xFF 0xFF 0xFF   }  //白
    {0xFF 0x61 0x00   }  //橙
    {0xFF 0xFF 0x00   }  //黄
    {0x00 0xFF 0xFF   }  //青
};
//================================================================================

//BY SAGAHDS 20181128
void WS2812_Configuration（unsigned char Enable）
{
  GPIO_InitTypeDef GPIO_InitStructure;

  if（!Enable）
  {
		WS2812_FLAG = 0;
    USART_Put_String（“WS2812_LED No Installation.\r\n“）;
    return;
	}

	RCC_APB2PeriphClockCmd（ RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO ENABLE）; // 使能PC端口时钟

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;				//选择对应的引脚
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;  //推挽输出   //GPIO_Mode_AF_PP;   //复用推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度为50MHz
  GPIO_Init（GPIOB &GPIO_InitStructure）;  					//初始化PC端口
	GPIO_ResetBits（GPIOB GPIO_Pin_10）;	 							//关闭所有IO口

	WS2812_FLAG  |=		WS2812_FLAG_ENABLE;

	USART_Put_String（“WS2812_LED Installation.\r\n“）;
}

//程序名称:WS_Set_Up（GPIO_TypeDef *GPIOxuint16_t GPIO_Pin）
//参数:  GPIO_TypeDef *GPIOx :  指定的IO类型
//       GPIO_Pin :  指定IO的类型的相应管脚
//说明: 1码 这里直接使用寄存器操作，避免IO口速度不够具体计算如下：
//        TIMCLK = 72ZHZ  WSTIM=WSH+WSL = 1.25us ± 600ns
//		    1码： H1（0.8us） + L1（0.45us） = 1.25us  误差 ±150ns
void WS_Set_Up（GPIO_TypeDef *GPIOxuint16_t GPIO_Pin）
{
	unsigned char j=0;
	GPIOx->BSRR = GPIO_Pin;
	j = 5;
	while（j--） __NOP（）;
	GPIOx->BRR = GPIO_Pin;
}

//程序名称:WS_Set_Down（GPIO_TypeDef *GPIOxuint16_t GPIO_Pin）
//参数: GPIO_TypeDef *GPIOx :  指定的IO类型
//      GPIO_Pin :  指定IO的类型的相应管脚
//说明: 发送0码	具体计算如下
//		  TIMCLK = 72ZHZ  WSTIM=WSH+WSL = 1.25us ± 600ns
//		  0码： H0（0.4us） + L0（0.85us） = 1.25us  误差 ±150ns
void WS_Set_Down（GPIO_TypeDef *GPIOxuint16_t GPIO_Pin）
{
		unsigned char j=0;

	  GPIOx->BSRR = GPIO_Pin;
		j= 2;
		while（j--） __NOP（）;

    GPIOx->BRR = GPIO_Pin;
		j= 2;
		while（j--） __NOP（）;
}

//程序名称:WS_Reset（GPIO_TypeDef *GPIOxuint16_t GPIO_Pin）
//参数:  GPIO_TypeDef *GPIOx :  指定的IO类型
//

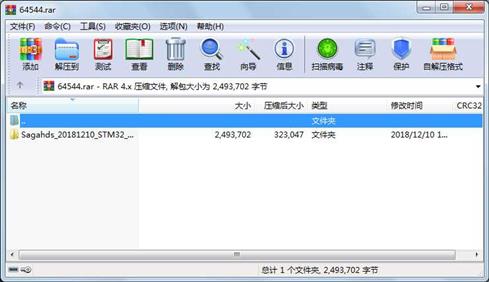

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件      26180  2018-11-30 15:21  Sagahds_20181210_STM32_WS2812_V0.1\cortexm3_macro.lst

     文件       5232  2018-12-10 09:00  Sagahds_20181210_STM32_WS2812_V0.1\device\ws281x_S.c

     文件       1658  2018-12-10 09:00  Sagahds_20181210_STM32_WS2812_V0.1\device\ws281x_S.h

     文件      48807  2018-12-10 15:41  Sagahds_20181210_STM32_WS2812_V0.1\output\Sagahds.hex

     文件       3682  2018-12-10 15:46  Sagahds_20181210_STM32_WS2812_V0.1\output\Sagahds.plg

     文件     106364  2018-12-10 15:41  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.map

     文件      51744  2018-07-31 17:59  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.plg

     文件        479  2018-07-31 17:53  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.sct

    .......     70830  2018-12-10 15:46  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.uvgui.Administrator

     文件      71194  2018-12-03 13:51  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.uvguix.Administrator

    .......     70832  2018-12-10 15:46  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.uvgui_Administrator.bak

    .......     21342  2018-12-10 15:46  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.uvopt

     文件      21881  2018-12-03 13:51  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.uvoptx

    .......     21328  2018-12-10 15:20  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.uvproj

     文件      22004  2018-12-03 13:48  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds.uvproj.saved_uv4

     文件      67960  2018-12-10 15:41  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds_Target 1.dep

    .......     21344  2018-12-10 15:40  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds_uvopt.bak

    .......     26700  2018-12-05 17:19  Sagahds_20181210_STM32_WS2812_V0.1\Sagahds_uvproj.bak

     文件      40529  2018-12-10 15:40  Sagahds_20181210_STM32_WS2812_V0.1\startup_stm32f10x_md.lst

     文件      12895  2017-05-12 23:41  Sagahds_20181210_STM32_WS2812_V0.1\startup_stm32f10x_md.s

     文件       7181  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\misc.c

     文件       9117  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\misc.h

     文件      47336  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\stm32f10x_adc.c

     文件      21825  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\stm32f10x_adc.h

     文件       8598  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\stm32f10x_bkp.c

     文件       7690  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\stm32f10x_bkp.h

     文件      45238  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\stm32f10x_can.c

     文件      27694  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\stm32f10x_can.h

     文件      11791  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\stm32f10x_cec.c

     文件       6708  2012-03-19 17:29  Sagahds_20181210_STM32_WS2812_V0.1\stm32f10x\stm32f10x_cec.h

............此处省略67个文件信息
