4*4矩阵键盘原理图及资料

例LY-K4矩阵键盘程序

/***************************************************************************
标题：	4*4键盘程序
效果：	按键盘，数码管显示键号
工作于：LY5A-L2A开发板
作者：	林洋电子-单片机
网站：	lydz8.taobao.com
说明：	板使用12M晶振
******************************************************************************/
#include
#include

#define KEY4_4 P2

//引脚定义:
sbit SMG_q = P1^0;	//定义数码管阳级控制脚（千位）
sbit SMG_b = P1^1;	//定义数码管阳级控制脚（百位）
sbit SMG_s = P1^2;	//定义数码管阳级控制脚（十位）
sbit SMG_g = P1^3;	//定义数码管阳级控制脚（个位）

sbit SPK=P1^5;		//蜂鸣器
sbit JDQ=P1^4;		//继电器


//变量定义:
code unsigned char table[]=
			{0xc00xf90xa40xb00x990x920x820xf80x800x90};
					//表：共阳数码管 0-9

unsigned char l_posit=2;	//显示位置

code unsigned char key_tab[17]={0x000xee0xde0xbe0x7e
									0xed0xdd0xbd0x7d
									0xeb0xdb0xbb0x7b
									0xe70xd70xb70x77};
								//	1	2	3	4
								//	5	6	7	8
								//	9	10	11	12
								//	13	14	15	16

unsigned char l_key=0x0;						//定义变量，存放键值
unsigned char l_keyold=0xFF;					//做为按键松开否的凭证

//函数声明:
void ReadKey（void）;   							//扫描键盘 获取键值，并将键值重新编码
void display（unsigned int da）;//定义显示函数，参数为显示内容
void delay（unsigned int timer）;

//主函数，C语言的入口函数:
void main（void）
{
	while（1）{
		ReadKey（）;					//调用键盘扫描
		display（l_key）;				//输出显示获取的键号

		if（l_key==1）				//按1键继电器启动
			JDQ=0;
		if（l_key==2）
			JDQ=1;					//按2键继电器关闭
	}
}

//扫描键盘 获取键值
void ReadKey（void）				//分三个部份来理解，
{
	unsigned char ikey;

	//**************第一部份，扫描读取键值******************************/
	key=0xff;					//设定初值
	KEY4_4=0xfe;	//第一行扫描
	if（KEY4_4!=0xfe）
		key=KEY4_4;

	KEY4_4=0xfd;	//第二行
	if（KEY4_4!=0xfd）
		key=KEY4_4;

	KEY4_4=0xfb;	//第三行
	if（KEY4_4!=0xfb）
		key=KEY4_4;

	KEY4_4=0xf7;	//第四行
	if（KEY4_4!=0xf7）
		key=KEY4_4;

	KEY4_4=0XFF;	//复位接口

	/****************第二部份，检测是否干扰或无按键按下********************/
	if （key==0xff）{				//如果读取不到接口的值
		l_keyold=0xff;
		SPK=1;					//按键有松开关闭蜂鸣器
		return;
	}
	else
		SPK=0;					//否则打开蜂鸣器，继续处理

	/****************第三部份，检测是否新按键按下，获取新的键盘编码值*******/
	if（l_keyold!=key）{			//检测是否为新的键被按下
		l_keyold=key;			//保存键码做为下次检测
		for（i=0;i<17;i++）{		//查表获得相应的键号存放l_key变量中
			if （key==key_tab[i]）{
				l_key=i;
				break;
			}
		}
	}
	//转换的键号放于l_key变量中，主程序就可以检测此变量做相应外理
}

//显示函数，参数为显示内容
void display（unsigned int da）
{
	P0=0XFF;			//
	da=da%10000;
	switch（l_posit）{
	case 0:		//选择千位数码管，关闭其它位
		SMG_q=0;
		SMG_b=1;
		SMG_s=1;
		SMG_g=1;
		P0=table[da/1000];	//输出显示内容
		break;
	case 1:		//选择百位数码管，关闭其它位
		SMG_q=1;
		SMG_b=0;
		SMG_s=1;
		SMG_g=1;
		P0=table[da%1000/100];
		break;
	case 2:		//选择十位数码管，关闭其它位
		SMG_q=1;
		SMG_b=1;
		SMG_s=0;
		SMG_g=1;
		P0=table[da%100/10];
		break;
	case 3:		//选择个位数码管，关闭其它位
		SMG_q=1;
		SMG_b=1;
		SMG_s=1;
		SMG_g=0;
		P0=table[da%10];
		break;
	}
	l_posit++;		//每调用一次将轮流显示一位
	if（l_posit>3）
		l_posit=2;	//从2开始，表示只显示后两位
}

//延时子函数
void delay（unsigned int timer）{
	while（timer--）;
}

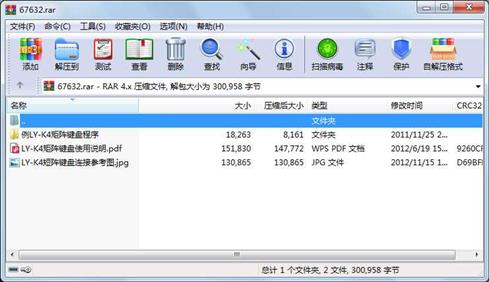

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件        191  2012-11-12 11:12  例LY-K4矩阵键盘程序\lhj.plg

     文件       1859  2009-08-24 10:25  例LY-K4矩阵键盘程序\lhj.Uv2

     文件       3498  2012-11-15 17:53  例LY-K4矩阵键盘程序\l_key.c

     文件       5169  2012-11-12 11:10  例LY-K4矩阵键盘程序\l_key.OBJ

     文件         48  2012-11-12 11:10  例LY-K4矩阵键盘程序\lhj.lnp

     文件       4879  2012-11-12 11:10  例LY-K4矩阵键盘程序\lhj

     文件       1607  2012-11-12 11:10  例LY-K4矩阵键盘程序\lhj.hex

     文件       1012  2012-11-12 11:11  例LY-K4矩阵键盘程序\lhj.Opt

     文件     151830  2012-06-19 15:36  LY-K4矩阵键盘使用说明.pdf

     文件     130865  2012-11-15 17:55  LY-K4短阵键盘连接参考图.jpg

     目录          0  2011-11-25 21:24  例LY-K4矩阵键盘程序

----------- ---------  ---------- -----  ----

               300958                    11
