一个74hc595驱动3个数码管

stm8s105k4t6 一个74hc595驱动3个数码管测试成功，动态码显示

/*
ADC采集PB4 一个控制3个数码管的显示
  ADC采集的温度用数码管显示出来 （74hc595用spi的方式发送）

Includes ------------------------------------------------------------------*/
#include “stm8s.h“
#include “stdio.h“
#include “stm8s105k4.h“
#include “stm8s_delay.h“
//#include “stm8s_adc1.h“
//#indlude “stm8s_tim1.h“
#include “74hc595.h“

char ans;
unsigned int ij=0;
unsigned int newadc12oldadc12;
void main（void）
{
		_asm（“rim“）;
	//_asm（“sim“）;
  //初始化时时
  CLK_HSIPrescalerConfig（CLK_PRESCALER_HSIDIV1）;

	 //初始化串口
  UART2_DeInit（）;
  UART2_Init（（uint32_t）115200 UART2_WORDLENGTH_8D UART2_STOPBITS_1 UART2_PARITY_NO
              UART2_SYNCMODE_CLOCK_DISABLE UART2_MODE_TXRX_ENABLE）;

  //初始化工作状态指示LED PE5
	GPIO_Init（GPIOE GPIO_PIN_5 GPIO_MODE_OUT_PP_LOW_FAST）;//状态LED

	//初始化ADC采集端口PB0enable
	GPIO_Init（GPIOB GPIO_PIN_4 GPIO_MODE_IN_FL_NO_IT）;//PB0

  //初始化ADC

CLK_PeripheralClockConfig（CLK_PERIPHERAL_ADC ENABLE）;
ADC1_Init（ADC1_CONVERSIONMODE_CONTINUOUS ADC1_CHANNEL_4 ADC1_PRESSEL_FCPU_D2 ADC1_EXTTRIG_TIM ENABLE ADC1_ALIGN_RIGHT ADC1_SCHMITTTRIG_CHANNEL0 DISABLE）;
ADC1_DataBufferCmd（ENABLE）;
ADC1_StartConversion（）;
spi_init（）;
gpio_init（）;
Init_Timere2（）;

GPIO_Init（GPIOC GPIO_PIN_1 GPIO_MODE_OUT_PP_LOW_FAST）;
//输出引脚设置为推挽
TIM1_DeInit（）;
//定时器1初始化
TIM1_TimebaseInit（0x0000 TIM1_COUNTERMODE_UP 1024 0x00）;

TIM1_OC1Init（TIM1_OCMODE_PWM2 TIM1_OUTPUTSTATE_ENABLE TIM1_OUTPUTNSTATE_DISABLE 1024 TIM1_OCPOLARITY_LOW TIM1_OCNPOLARITY_HIGH TIM1_OCIDLESTATE_SET TIM1_OCNIDLESTATE_SET）;
//1，pwm模式2；2启用输出比较；3，禁止互补输出，4，脉冲宽度值1024；
//5，输出比较极性低电平，6，互补输出比较极性高电平，
//7，输出比较空闲状态置位，8互补输出比较空闲状态置位
TIM1_Cmd（ENABLE）;

TIM1_CtrlPWMOutputs（ENABLE）;

//DISP_Display（）;


	//printf（“STM8S105K4T6C ADC采集测试:\n\r“）;

  while （1）
  {
    //ans = getchar（）;
		//TIM1_CtrlPWMOutputs（ENABLE）;
		//GPIO_WriteHigh（GPIOE GPIO_PIN_5）;
	//	stm8s_DelayMS（2000）;

		//GPIO_WriteLow（GPIOE GPIO_PIN_5）;
		//stm8s_DelayMS（500）;

		//其它通道使用以下函数读到转换值
		//newadc12 = ADC1_GetBufferValue（0）;

		//12通道使用以下函数读到转换值
		while（!ADC1_GetFlagStatus（ADC1_FLAG_EOC））;
		newadc12 =  ADC1_GetBufferValue（4）;

		ADC1_ClearFlag（ADC1_FLAG_AWS0）;

		if（newadc12!=oldadc12）
		{
			oldadc12=newadc12;
			printf（“ADC12采集到的值=“）;
			printf（“%d;\n\r“（unsigned int）newadc12）;
			printf（“循环次数=“）;
      //printf（“%d;\n\r“（unsigned int）newadc12）;
	    printf（“%d;\n\r“（unsigned int）ij）;
		}
		ij++;
		TIM1->CCR1H = （uint8_t）（newadc12 >> 8）;
    TIM1->CCR1L = （uint8_t）（newadc12）;
		//DISP_Display（）;
  }
}



#ifdef USE_FULL_ASSERT
void assert_failed（uint8_t* file uint32_t line）
{
  while （1）
  {
  }
}
#endif

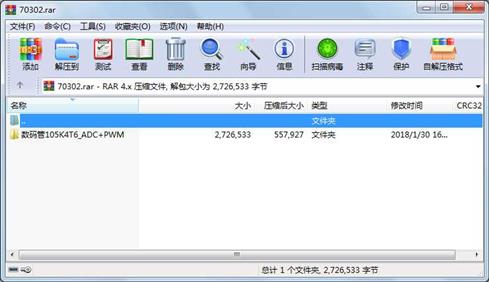

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       3744  2018-01-30 15:57  数码管105K4T6_ADC+PWM\74HC595\74HC595.c

     文件        252  2018-01-30 09:11  数码管105K4T6_ADC+PWM\74HC595\74HC595.h

     文件      17082  2018-01-30 16:01  数码管105K4T6_ADC+PWM\Debug\74hc595.ls

     文件      20269  2018-01-30 16:01  数码管105K4T6_ADC+PWM\Debug\74hc595.o

     文件       1938  2017-11-29 08:44  数码管105K4T6_ADC+PWM\Debug\delay.ls

     文件       1087  2017-11-29 08:44  数码管105K4T6_ADC+PWM\Debug\delay.o

     文件       9090  2018-01-30 16:01  数码管105K4T6_ADC+PWM\Debug\main.ls

     文件      16671  2018-01-30 16:01  数码管105K4T6_ADC+PWM\Debug\main.o

     文件      43890  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_adc1.ls

     文件      18340  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_adc1.o

     文件      39270  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_clk.ls

     文件      18840  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_clk.o

     文件       1957  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_delay.ls

     文件       1263  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_delay.o

     文件      10159  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_exti.ls

     文件       4482  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_exti.o

     文件      10444  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_gpio.ls

     文件       6918  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_gpio.o

     文件       7318  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_it.ls

     文件       8357  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_it.o

     文件      22081  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_itc.ls

     文件       5767  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_itc.o

     文件      19005  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_spi.ls

     文件      11769  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_spi.o

     文件     116232  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_tim1.ls

     文件      57916  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_tim1.o

     文件      63401  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_tim2.ls

     文件      32540  2018-01-30 15:02  数码管105K4T6_ADC+PWM\Debug\stm8s_tim2.o

     文件      38537  2017-11-30 09:55  数码管105K4T6_ADC+PWM\Debug\stm8s_uart1.ls

     文件      20111  2017-11-30 09:55  数码管105K4T6_ADC+PWM\Debug\stm8s_uart1.o

............此处省略95个文件信息
