• 大小: 507KB
    文件类型: .rar
    金币: 1
    下载: 0 次
    发布日期: 2021-06-02
  • 语言: 其他
  • 标签: DSP

资源简介

基于DSP28335的PWM程序,可发送6路PWM波,可调节占空比和死区时间,已经过验证,具有很强的实用性,适合一般的开发者。

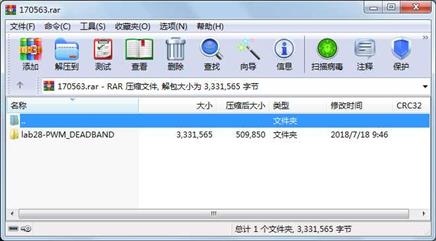

资源截图

代码片段和文件信息

// TI File $Revision: /main/8 $
// Checkin $Date: August 10 2007   09:04:40 $
//###########################################################################
//
// FILE:    Example_2833xEpwmDeadBand.c
//
// title:   Check PWM deadband generation
//
// ASSUMPTIONS:
//
//    This program requires the DSP2833x header files.
//
//    Monitor ePWM1 - ePWM3 on an Oscilloscope as described
//    below.
//
//       EPWM1A is on GPIO0
//       EPWM1B is on GPIO1
//
//       EPWM2A is on GPIO2
//       EPWM2B is on GPIO3
//
//       EPWM3A is on GPIO4
//       EPWM3B is on GPIO5
//
//    As supplied this project is configured for “boot to SARAM“
//    operation.  The 2833x Boot Mode table is shown below.
//    For information on configuring the boot mode of an eZdsp
//    please refer to the documentation included with the eZdsp
//
//       $Boot_Table:
//
//         GPIO87   GPIO86     GPIO85   GPIO84
//          XA15     XA14       XA13     XA12
//           PU       PU         PU       PU
//        ==========================================
//            1        1          1        1    Jump to Flash
//            1        1          1        0    SCI-A boot
//            1        1          0        1    SPI-A boot
//            1        1          0        0    I2C-A boot
//            1        0          1        1    eCAN-A boot
//            1        0          1        0    McBSP-A boot
//            1        0          0        1    Jump to XINTF x16
//            1        0          0        0    Jump to XINTF x32
//            0        1          1        1    Jump to OTP
//            0        1          1        0    Parallel GPIO I/O boot
//            0        1          0        1    Parallel XINTF boot
//            0        1          0        0    Jump to SARAM     <- “boot to SARAM“
//            0        0          1        1    Branch to check boot mode
//            0        0          1        0    Boot to flash bypass ADC cal
//            0        0          0        1    Boot to SARAM bypass ADC cal
//            0        0          0        0    Boot to SCI-A bypass ADC cal
//                                              Boot_Table_End$
//
// DEscriptION:
//
//    This example configures ePWM1 ePWM2 and ePWM3 for:
//    - Count up/down
//    - Deadband
//
//    3 Examples are included:
//    * ePWM1: Active low PWMs
//    * ePWM2: Active low complementary PWMs
//    * ePWM3: Active high complementary PWMs
//
//    Each ePWM is configured to interrupt on the 3rd zero event
//    when this happens the deadband is modified such that
//    0 <= DB <= DB_MAX.  That is the deadband will move up and
//    down between 0 and the maximum value.
//
//
//    View the EPWM1A/B EPWM2A/B and EPWM3A/B waveforms
//    via an oscilloscope
//
//
//###########################################################################
// $TI Release: DSP2833x Header Files V1.

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       4787  2011-01-11 17:47  lab28-PWM_DEADBAND\cc_build_Debug.log

     文件       6955  2007-12-05 16:03  lab28-PWM_DEADBAND\cmd\28335_RAM_lnk.cmd

     文件       8595  2007-09-26 10:23  lab28-PWM_DEADBAND\cmd\DSP2833x_Headers_BIOS.cmd

     文件       8438  2007-09-21 11:09  lab28-PWM_DEADBAND\cmd\DSP2833x_Headers_nonBIOS.cmd

     文件       9033  2007-11-22 11:37  lab28-PWM_DEADBAND\cmd\F28335.cmd

     文件     119694  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DEADBAND.obj

     文件     112199  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_Adc.obj

     文件       1112  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_ADC_cal.obj

     文件       1391  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_CodeStartBranch.obj

     文件     113657  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_CpuTimers.obj

     文件       1028  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_DBGIER.obj

     文件     154722  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_DefaultIsr.obj

     文件     115677  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_EPwm.obj

     文件     121846  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_GlobalVariableDefs.obj

     文件     112046  2011-01-11 17:46  lab28-PWM_DEADBAND\Debug\DSP2833x_Gpio.obj

     文件     112553  2011-01-11 17:47  lab28-PWM_DEADBAND\Debug\DSP2833x_PieCtrl.obj

     文件     119456  2011-01-11 17:47  lab28-PWM_DEADBAND\Debug\DSP2833x_PieVect.obj

     文件     116914  2011-01-11 17:47  lab28-PWM_DEADBAND\Debug\DSP2833x_SysCtrl.obj

     文件       1123  2011-01-11 17:47  lab28-PWM_DEADBAND\Debug\DSP2833x_usDelay.obj

     文件     114593  2011-01-11 17:47  lab28-PWM_DEADBAND\Debug\DSP2833x_Xintf.obj

     文件      28366  2011-01-11 17:47  lab28-PWM_DEADBAND\Debug\PWM_DEADBAND.map

     文件     163799  2011-01-11 17:47  lab28-PWM_DEADBAND\Debug\PWM_DEADBAND.out

     文件       1717  2011-01-11 17:47  lab28-PWM_DEADBAND\Debug.lkf

     文件      10465  2007-09-26 10:23  lab28-PWM_DEADBAND\include\DSP2833x_Adc.h

     文件       5870  2007-09-26 10:23  lab28-PWM_DEADBAND\include\DSP2833x_CpuTimers.h

     文件       6315  2007-09-26 10:23  lab28-PWM_DEADBAND\include\DSP2833x_DefaultIsr.h

     文件       2701  2007-09-26 10:23  lab28-PWM_DEADBAND\include\DSP2833x_DevEmu.h

     文件       5894  2009-12-03 10:04  lab28-PWM_DEADBAND\include\DSP2833x_Device.h

     文件      13320  2007-09-26 10:23  lab28-PWM_DEADBAND\include\DSP2833x_DMA.h

     文件       1993  2007-09-26 10:23  lab28-PWM_DEADBAND\include\DSP2833x_Dma_defines.h

............此处省略69个文件信息
