基于LPC213X/LPC214X的简易信号发生器

基于LPC213X/LPC214X的简易信号发生器,可以实现发出正弦波、三角波、方波、阶梯波。并可调幅值、频率。

#include “lpc213x.h“
#include “main.h“
#include “math.h“

void  DelayNS（uint16  dly）
{
   uint16 i;
   for（; dly>0; dly--）
    for（i=0; i<50000; i++）;
}

/*
	三角波
*/
void sj（）
{
	uint16 i;
	for（i=0;i<512;i++）
	{
		table[i]=i*2;
	}
	for（i=512;i<1024;i++）
	{
		table[i]=（1023-i）*2;
	}
}

/*
	正弦波
*/
void zx（）
{
	double  T = （2 * 3.1415926）/1024;
	uint16 i;
	for（i=0;i<1024;i++）
	{
		table[i] = 512+511*sin（T*i）;
	}
}

/*
	方波
*/
void fb（）
{
	uint16 i;
	for（i=0;i<1024;i++）
	{
		if（i<512）
		{	table[i]=1023;}
		else
		{	table[i]=0;}
	}

}

/*
	阶梯波
*/
void jt（）
{
	uint16 im;
	m=0;
  for（i=0;i<1024;i++）
  {
		if（i%128==0）
		{
			m=i;
		}
		table[i]=m;
  }
}

void change（）
{
	switch（key）
	{
		case 0:zx（）;break;
		case 1:fb（）;break;
		case 2:sj（）;break;
		case 3:jt（）;break;
		default: break;
	}
}
void time（）
{
	T0TC=0;
	T0PR=0;
	T0MCR=0x03;
	T0MR0=Fpclk/100*fc/100;
	T0TCR=0x01;
	/*
	VICIntSelect=VICIntSelect & （~（1<<4））;
	VICIntEnable =（1<<4）;
	VICVectCntl1=0x20|4;
	VICVectAddr1=（uint32）IRQ_Timer0;
	*/

	}

void  KeyScan（void）
{
	if（!K0）
  { DelayNS（10）;	//延时去抖动
		if（!K0）
		{
		 key++;
		 if（key>3）	key=0;

			change（）;
		}
		while（!K0）;	   //等待键松开
  }

	 if（!K1）
  {
		DelayNS（10）;	//延时去抖动
		if（!K1）
		{
			if（h<26）
				h=h+1;
		}
		while（!K1）;	   //等待键松开
  }
	 if（!K2）
  {
		DelayNS（10）;	//延时去抖动
		if（!K2）
		{
			if（h>0）
				h=h-1;
		}
		while（!K2）;	   //等待键松开
  }

	 if（!K3）
  { DelayNS（10）;	//延时去抖动
		if（!K3）
		{
		if（fc<100）
				fc=fc+4;
			time（）;
		}
		while（!K3）;	   //等待键松开
	}
  if（!K4）
  { DelayNS（10）;	//延时去抖动
		if（!K4）
		{
			if（fc>4）
				fc=fc-4;
			time（）;
		}
		while（!K4）;	   //等待键松开
	}
}

/*
void __irq  IRQ_Timer0（void）
{
	if（t>1024）
	{
		t=0;
	}
	DACR=（（table[t]*h/26）<<6）|（1<<16）;

	//for （j=0; j<0x20; j++）;
	t++;
	while（（T0IR&0x01） == 0 ）;
	T0IR = 0x01;
  VICVectAddr = 0x00;
}
*/

int main（void）{
	PINSEL0 = 0x00000000;
	PINSEL1 = （PINSEL1&（~（0x03<<18））） | （0x02<<18）; // P0.25 连接Aout
	zx（）;
	time（）;

	while（1）
	{
		KeyScan（）;
		if（t>1024）
		{
			t=0;
		}
		DACR=（（table[t]*h/26）<<6）|（1<<16）;
		t++;
		while（（T0IR&0x01） == 0 ）;		    // 等待定时时间到
		T0IR = 0x01;							// 清除中断标志

	}
}

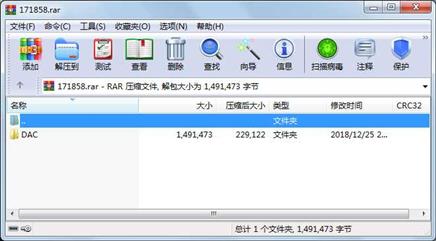

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       2092  2011-09-28 01:34  DAC\Config.h

     文件       3702  2018-12-25 23:35  DAC\DAC.PWI

     文件     204215  2018-12-25 23:34  DAC\DAC_1.DSN

     文件       3534  2018-12-25 23:50  DAC\DAC_1.PWI

     文件     178610  2018-12-19 01:06  DAC\ks.DSN

     文件       3836  2018-12-25 23:42  DAC\ks.PWI

    .......     85483  2018-12-25 23:50  DAC\ks.uvgui.13156

     文件      85478  2018-12-19 16:21  DAC\ks.uvgui.new

     文件       5705  2018-12-19 01:06  DAC\ks.uvopt

     文件      15745  2018-12-18 10:52  DAC\ks.uvproj

     文件     169050  2018-12-25 23:21  DAC\Last Loaded DAC.DBK

     文件     204215  2018-12-25 23:31  DAC\Last Loaded DAC_1.DBK

     文件     172773  2018-12-18 17:43  DAC\Last Loaded ks.DBK

     文件      79950  2018-12-25 23:44  DAC\Listings\ks.map

     文件      44621  2018-12-19 15:07  DAC\Listings\startup.lst

     文件       2412  2018-12-25 23:50  DAC\main.c

     文件        396  2018-12-25 23:16  DAC\main.h

     文件      30756  2018-12-25 23:44  DAC\objects\ks.axf

     文件       1247  2018-12-25 23:44  DAC\objects\ks.build_log.htm

     文件      24486  2018-12-25 23:44  DAC\objects\ks.hex

     文件      36692  2018-12-25 23:44  DAC\objects\ks.htm

     文件        274  2018-12-25 23:44  DAC\objects\ks.lnp

     文件        479  2018-12-18 10:12  DAC\objects\ks.sct

     文件        767  2018-12-25 23:44  DAC\objects\ks_Target 1.dep

     文件      18963  2018-12-25 23:44  DAC\objects\main.crf

     文件        170  2018-12-25 23:44  DAC\objects\main.d

     文件      39760  2018-12-25 23:44  DAC\objects\main.o

     文件         32  2018-12-19 15:07  DAC\objects\startup.d

     文件       3344  2018-12-19 15:07  DAC\objects\startup.o

     文件      14185  2018-12-19 00:24  DAC\objects\target.crf

............此处省略11个文件信息
