合成孔径雷达入门程序.zip

本程序用于合成孔径雷达入门的学习，配套数据资料为cumming编写的合成孔径雷达与算法这本书，程序简单易懂，十分适合sar的初学者用来入门。

% compute_azim_spectra.m
% ----------------------
%
% Divides the range swath （range cells） of this block into Nspect sections
% and finds the average power spectrum for each segment.
%
% Fits a parabola to the baseband Doppler centroid vs. range
% This fit is most useful if the whole range swath is selected but the
% computing times get large if more than 1024 range lines （azimuth cells）
% are selected in one run.
%
% Run “specify_run_parameters.m“ and “extract_data.m“ first to extract
% the data from the CD. The data can be stored in MAT or binary files.
% -------------------------------------------------------------------------

%  Load the parameters for this run
clear    format compact
set（ 0 ‘DefaultTextFontSize‘   12 ）  % Plotting defaults
set（ 0 ‘DefaultLineLineWidth‘ 1.5 ）
set（ 0 ‘DefaultAxesFontSize‘    8 ）
tfs = 13;    lfs = 11;
load CD_run_params

disp ‘ ‘
disp ‘---------------------------------------------------------‘
fprintf（‘ UBC RRSG - Plot the azimuth spectrum of each data block‘）
disp ‘ ‘
disp ‘---------------------------------------------------------‘

Nrowsg = 3;     % Number of subplots in row direction of the figure
Ncolsg = 3;     % Number of subplots in column direction of the figure
Nspect = Nrowsg*Ncolsg;         % Total number of spectra to calculate
Nrglpb = floor（ Nrg_cells/Nspect ）;  %  No. of range cells per spectra
wd = 0.81/Ncolsg;   dx = wd + 0.045;   x0 = 0.07;
ht = 0.39/Nrowsg;   dy = 0.28;         y0 = 1-dy;

for b = 1 : Nblocks

    file_pre = strcat（ output_path output_prefix ‘_‘ num2str（b） ）;

    disp ‘ ‘
    disp （[‘Load or Extract AGC setting and Data for block ‘ num2str（b） ]）
    %  Load a block of ‘AGC_values‘
    AGC_values = load_AGC_block（ file_pre first_rg_line ...
                                          Nrg_lines_blk b  UseMATfiles ）;

    %  Load a block of raw SAR data
    data = load_DATA_block（ file_pre output_path Nrg_lines_blk ...
                             Nrg_cells AGC_values b UseMATfiles ）;

    disp ‘Compute and plot azimuth power spectra‘
    tic
    figure（202） clf
    freq = [0:Nrg_lines_blk-1]*PRF/Nrg_lines_blk;
    b1 = first_rg_line + （b-1） * Nrg_lines_blk;
    b2 = first_rg_line + b * Nrg_lines_blk - 1;

    %  Find azimuth power spectra and average
    for krg = 1 : Nspect
        r1 = 1 + （krg-1）*Nrglpb;   r2 = r1 + Nrglpb - 1;
        DATA = fft（ data（:r1:r2） ）;
        DATA_aver（krg:） = mean（ abs（DATA.‘）.^2 ）/1000000;
        ysc（krg） = 1.05*max（DATA_aver（krg:））;
    end  % of for krg = 1 : Nspect
    ysc0 = max（ ysc ）;      %  Common vertical scaling for all the spectra

    %  Plot the azimuth spectrum

    for krg = 1 : Nspect
        subplot（Nrowsg Ncolsg krg）
        plot（ freq DATA_aver（krg:） ）   grid   hold on
        set（ gca ‘Pos‘...
           [x0+dx*mod（（krg-1）Ncolsg）  y0-dy*floor（（

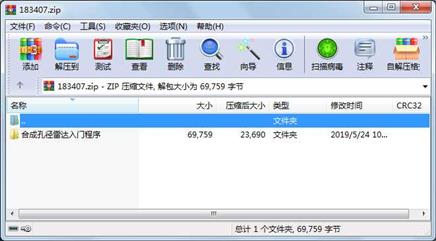

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2019-05-24 10:56  合成孔径雷达入门程序\
     文件       19632  2005-01-21 11:24  合成孔径雷达入门程序\AGC_attenuation_values.mat
     文件        5541  2005-01-26 10:31  合成孔径雷达入门程序\compute_azim_spectra.m
     文件        4247  2004-12-30 19:00  合成孔径雷达入门程序\extract_AGC.m
     文件        5245  2005-01-19 11:51  合成孔径雷达入门程序\extract_data.m
     文件        2392  2005-01-21 11:57  合成孔径雷达入门程序\load_AGC_block.m
     文件        3116  2004-12-30 18:12  合成孔径雷达入门程序\load_DATA_block.m
     文件        7064  2005-01-21 12:56  合成孔径雷达入门程序\read_CEOS_raw.m
     文件        5572  2012-10-28 16:53  合成孔径雷达入门程序\specify_parameters.asv
     文件        5501  2012-10-28 17:05  合成孔径雷达入门程序\specify_parameters.m
     文件       11449  2019-05-24 10:56  合成孔径雷达入门程序\简介.docx
