mx25l1606e 驱动

MX25l1606 SPI Flash驱动代码

/* ---------------------------------- File Description --------------------------------------------
【文件功能】：本文件为 MAX25L1606E  SpiFLASH芯片驱动文件
              MAX25L1606E 存储量为16M bit  分为512个扇区，每个扇区有4K byte  16个扇区为一个block 总共有32个block
              每page 为256个字节
              最快访问速度高达86MHz
【创建时间】：2012年10月22日星期一13:20:40
【文件版本】：V1.0
【作者声明】：本文件作者为温业中可通过email与作者联系: eric540@163.com
------------------------------------------------------------------------------------------ */
#include “stm32f10x.h“
#include “mx25L1606E.h“
#include “serial_debug.h“


void SpiFlash_Init（void）
{
    flashInfoTypedef flashInfo;
    //WP
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_Init（GPIOC &GPIO_InitStructure）;
    FLASH_WP_High（）;
    SPI1_Configuration（）;

    FlashGet_ElectronicInfo（&flashInfo）;
//	    printf（“ManufacturerID=%02X\r\n“flashInfo.ManufacturerID）;
//	    printf（“DeviceID=%02X\r\n“flashInfo.DeviceID[0]）;
    if（（flashInfo.ManufacturerID==0xc2）&&（flashInfo.DeviceID[0]==0x14））
    {
        printf（“\tFlash Info: MXIC（Macronix International Co.Ltd\r\n“）;
    }
    FlashGet_Info（&flashInfo）;
//	    printf（“ManufacturerID=%02X\r\n“flashInfo.ManufacturerID）;
//	    printf（“DeviceID=%02X%02X\r\n“flashInfo.DeviceID[0]flashInfo.DeviceID[1]）;
    if（（flashInfo.DeviceID[0]==0x20）&&（flashInfo.DeviceID[1]==0x15））
    {
        printf（“\tFlashType:MX25L1606E  FlashSize:16Mbit\r\n\tTotal 32 Blocks  16 Sectors/Block  4KB/Sector\r\n“）;
    }

#if 0
    FlashEnter_DeepPowerDown（）;
    tmp=FlashReleaseFrom_DeepPowerDownE（）;
    printf（“ElectronicSignature=%02x\r\n“tmp）;  //打印结果为: 0x14
#endif
}

void FlashWait_Busy（void）
{
    u8 flashSta;
    u32 retry=0;
    FLASH_CS_Low（）;
    SPI_Write（RDSD_CMD）;
    do{

        flashSta=SPI_Read（）;
        if（retry++>FLASH_BUSY_TIMEOUT）
            break;
    }while（flashSta&0x80）;
    //printf（“%d\r\n“retry）;
    SPI_CS_High（）;
}
void FlashGet_Info（flashInfoTypedef * pFlashInfo）
{
//	    FlashWait_Busy（）;
    FLASH_CS_Low（）;
    SPI_Write（RDID_CMD）;
    pFlashInfo->ManufacturerID=SPI_Read（）;
    pFlashInfo->DeviceID[0]=SPI_Read（）;
    pFlashInfo->DeviceID[1]=SPI_Read（）;
    SPI_CS_High（）;
}
void FlashGet_ElectronicInfo（flashInfoTypedef * pFlashInfo）
{
//	    FlashWait_Busy（）;
    FLASH_CS_Low（）;
    SPI_Write（REMS_CMD）;
    SPI_Write（DUMMY_BYTE）;
    SPI_Write（DUMMY_BYTE）;
    SPI_Write（0x00）;  //manufacturer‘s ID first
    pFlashInfo->ManufacturerID=SPI_Read（）;
    pFlashInfo->DeviceID[0]=SPI_Read（）;
    SPI_CS_High（）;
}
void FlashEnter_DeepPowerDown（void）
{
    FLASH_CS_Low（）;
    SPI_Write（DP_CMD）;
    SPI_CS_High（）;
}
void FlashReleaseFrom_DeepPowerDown（void）
{
    FLASH_CS_Low（）;
    SPI_Write（RDP_CMD）;
    SPI_CS_High（）;
}
u8

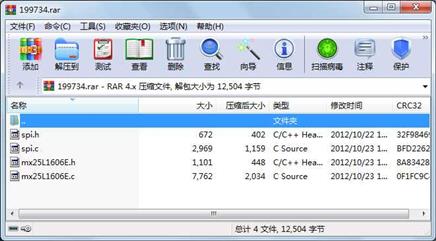

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       2969  2012-10-23 13:44  spi.c

     文件        672  2012-10-22 13:36  spi.h

     文件       7762  2012-10-23 15:13  mx25L1606E.c

     文件       1101  2012-10-23 14:32  mx25L1606E.h

----------- ---------  ---------- -----  ----

                12504                    4
