M25P64源码

M25P64的驱动程序，有页的读写及块的擦除等操作

///////////////////////////////////////////////////////////////
//
// VisualDSP++ 4.0 “Flash Programmer“ flash driver for use to
// programm the STMicro. M25P64 SPI flash device.
// M25P64 -- 64Mbit （ 8M x 8 ）
// 128 （sectors） x 256 （pages） x 256 （bytes）
//
///////////////////////////////////////////////////////////////

// error enum
#include “Errors.h“
#include
#include

// #defines
#define TRUE			0x1
#define FALSE			0x0
// #define NULL			0x0
#define BUFFER_SIZE		0x600
#define	NUM_SECTORS 	128		// number of sectors in the M25P20 flash device

//Application definitions
#define COMMON_SPI_SETTINGS （SPE|MSTR|CPHA|CPOL） //Settings to the SPI_CTL
#define TIMOD01 （0x01）		//stes the SPI to work with core instructions
#define BAUD_RATE_DIVISOR 200

//Flash commands
#define SPI_WREN            （0x06）  //Set Write Enable Latch
#define SPI_WRDI            （0x04）  //Reset Write Enable Latch
#define SPI_RDSR            （0x05）  //Read Status Register
#define SPI_WRSR            （0x01）  //Write Status Register
#define SPI_READ            （0x03）  //Read data from memory
#define SPI_PP              （0x02）  //Program Data into memory
#define SPI_SE              （0xD8）  //Erase one sector in memory
#define SPI_BE              （0xC7）  //Erase all memory
#define WIP					（0x1）	//Check the write in progress bit of the SPI status register
#define WEL					（0x2）	//Check the write enable bit of the SPI status register

#define TIMEOUT        35000*64

// structure for flash sector information
// for the purpose of erase single sectors of the SPI flash the right sector must be chosen
typedef struct _SECTORLOCATION
{
	long lStartOff;
	long lEndOff;

}SECTORLOCATION;


// Flash Programmer commands
// The VisualDSP++ flash progammer plug-in “Flash Programmer Tool“ will send commands
// to this driver. These commands will be taken to execute the corresponding C function
// The commands are used at the switch case below.
typedef enum
{
	NO_COMMAND		// 0
	GET_CODES		// 1
	RESET			// 2
	WRITE			// 3
	FILL			// 4
	ERASE_ALL		// 5
	ERASE_SECT		// 6
	READ			// 7
	GET_SECTNUM	// 8
}enProgCmds;




// function prototypes
ERROR_CODE SetupForFlash（）;
ERROR_CODE GetCodes（）;
ERROR_CODE Wait_For_Status（char Statusbit）;
ERROR_CODE Wait_For_WEL（）;
ERROR_CODE ResetFlash（）;
ERROR_CODE EraseFlash（）;
ERROR_CODE EraseBlock（ int nBlock ）;
ERROR_CODE FillData（ unsigned long ulStart long lCount long lStride int *pnData ）;
ERROR_CODE ReadData（  unsigned long ulStart long lCount long lStride int *pnData  ）;
ERROR_CODE WriteData（ unsigned long ulStart long lCount long lStride int *pnData ）;
ERROR_CODE GetSectorNumber（ unsigned long ulOffset int *pnSector ）;
ERROR_CODE WriteFlash （ unsigned long StartAddr long Count long Stride int *pnData long *pnWriteCount ）;

char ReadStatusRegister（void）;
void Wait_For_SPIF（void）;
void SetupSPI（ const int spi_setting ）;
void SPI_OF

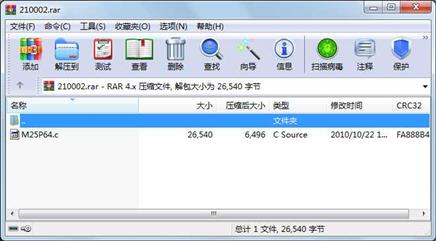

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件      26540  2010-10-22 11:07  M25P64.c

----------- ---------  ---------- -----  ----

                26540                    1
