ADF7020－1驱动程序，调试通过

ADI公司的无线收发芯片，程序中，频点直接输入即可，调用很方便。该芯片是性价比比较高的芯片，目前广泛应用。

#include “ADF7020.h“
/*-----------------------------------------------------------------------------
**  Abstract:   write a long int data to ADF7020-1
**  Parameters: long int data
**  Returns:    None
**  Author:     Alexander.Hong
**-----------------------------------------------------------------------------*/
void Adf7020WriteWord（ INT32U longdata ）
{
    INT8U i;
    //--------------IO direction define--------------------
    ADF7020_SCLK_OUTPUT;
    ADF7020_SLE_OUTPUT;
    ADF7020_SDATA_OUTPUT;
    //------------------write 32bit data----------------
    ADF7020_SLE_LOW;
    NOP;NOP;NOP;NOP;
    for （ i = 0; i < 32; i++ ）
    {
        ADF7020_SCLK_LOW;
        NOP;NOP;NOP;NOP;
        if （ longdata & 0x80000000 ）
        {
            ADF7020_SDATA_HIGH;
        }
        else
        {
            ADF7020_SDATA_LOW;
        }
        NOP;NOP;
        ADF7020_SCLK_HIGH ;
        NOP;NOP;NOP;NOP;
        longdata <<= 1;
    }
    //------------end write----------------------
    ADF7020_SLE_HIGH;
    NOP;NOP;NOP;NOP;
    NOP;NOP;NOP;NOP;
    ADF7020_SLE_LOW
}
/*-----------------------------------------------------------------------------
**  Abstract:   select the frequency
**  Parameters: the frquency ID
**  Returns:    None
**  Author:     Alexander.Hong
**-----------------------------------------------------------------------------*/
void ChannelSelect（ INT8U channel ）
{
    INT8U i;
    for （ i = 0; i < 7; i++ ）
    {
        Adf7020WriteWord （cChannelTab[channel][i]）;
    }
}
/*-----------------------------------------------------------------------------
**  Abstract:  set the frequency of ADF7020-1
**  Parameters:frquency  work state
**  Returns:   None
**  Author:    Alexander.Hong
**-----------------------------------------------------------------------------*/
void ChannelSelect1（ float frequency INT8U TX_RX ）
{
    union Union_LongByteDef Reg32 ;
    float value;
    INT8U integer_n;
    INT32U fractional_n;

    value = frequency / XTAL_FREQUENCY;
    integer_n = （INT8U） value;
    value -= （float） integer_n;
    value *= 327680;
    fractional_n = （INT32U） value;
    if （ （fractional_n % 10） > 4 ）
    {
        fractional_n += 10;
    }
    fractional_n /= 10;
    //--------15bit fractional-n-------------
    Reg32.LongByte = fractional_n << 4;
    //--------8-bit  integer-n-------------
    Reg32.CharByte[2] |= integer_n << 3;
    Reg32.CharByte[3] = integer_n >> 5;
    //--------MUXOUT-------------
    Reg32.BIT.b31 = 0;
    Reg32.BIT.b30 = 1;
    Reg32.BIT.b29 = 1;
    //--------PLL enable-------------
    Reg32.BIT.b28 = 1;
    //--------Tx/Rx------------- 1:RX  0:TX
    if （ TX_RX ）
    {
        Reg32.BIT.b27 = 0;
    }
    Adf7020WriteWord （Reg32.LongByte）;
}

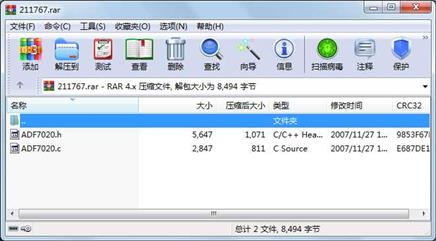

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       2847  2007-11-27 11:57  ADF7020.c

     文件       5647  2007-11-27 15:01  ADF7020.h

----------- ---------  ---------- -----  ----

                 8494                    2
