51单片机8位数码管动态扫描显示

51单片机 8位数码管动态扫描显示

/*-----------------------------------------------
  名称：8位数码管动态扫描显示
  论坛：www.doflye.net
  编写：shifang
  日期：2009.5
  修改：无
  内容：8位数码管分别显示不同数字，这种扫描显示方式成为动态扫描
------------------------------------------------*/
#include //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义

#define DataPort P0 //定义数据端口 程序中遇到DataPort 则用P0 替换
sbit LATCH1=P2^2;//定义锁存使能端口 段锁存
sbit LATCH2=P2^3;//                 位锁存

unsigned char code dofly_DuanMa[]={0x3f0x060x5b0x4f0x660x6d0x7d0x070x7f0x6f};
// 显示段码值01234567
unsigned char code dofly_WeiMa[]={0xfe0xfd0xfb0xf70xef0xdf0xbf0x7f};
//分别对应相应的数码管点亮即位码

void Delay（unsigned int t）; //函数声明

/*------------------------------------------------
                    主函数
------------------------------------------------*/
main（）
{
 unsigned char i=0;
 while（1）
      {
	   DataPort=dofly_WeiMa[i]; //取位码
       LATCH2=1;     //位锁存
       LATCH2=0;

       DataPort=dofly_DuanMa[i]; //取显示数据，段码
       LATCH1=1;     //段锁存
       LATCH1=0;

	   Delay（200）; //扫描间隙延时，时间太长会闪烁，太短会造成重影
	   i++;
	   if（8==i）    //检测8位扫描完全结束？如扫描完成则从第一个开始再次扫描8位
	     i=0;
      }
}
/*------------------------------------------------
 延时函数，含有输入参数 unsigned int t，无返回值
 unsigned int 是定义无符号整形变量，其值的范围是
 0~65535
------------------------------------------------*/
void Delay（unsigned int t）
{
 while（--t）;
}

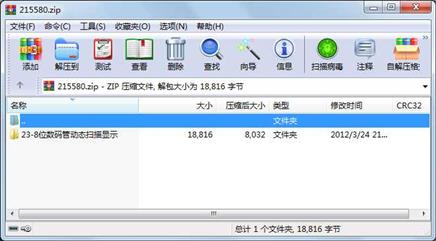

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2012-03-24 21:19  23-8位数码管动态扫描显示\
     文件        1593  2010-07-03 10:41  23-8位数码管动态扫描显示\8位数码管动态扫描显示.c
     文件        1263  2011-12-03 14:29  23-8位数码管动态扫描显示\8位数码管动态扫描显示.Opt
     文件         196  2010-05-14 14:34  23-8位数码管动态扫描显示\8位数码管动态扫描显示.plg
     文件        2049  2010-05-14 14:44  23-8位数码管动态扫描显示\8位数码管动态扫描显示.Uv2
     文件        1254  2010-12-10 11:45  23-8位数码管动态扫描显示\8位数码管动态扫描显示_Opt.Bak
     目录           0  2012-03-24 21:19  23-8位数码管动态扫描显示\obj\
     文件        2157  2010-06-15 17:57  23-8位数码管动态扫描显示\obj\8位数码管动态扫描显示
     文件         295  2010-06-15 17:57  23-8位数码管动态扫描显示\obj\8位数码管动态扫描显示.hex
     文件        3351  2010-06-15 17:57  23-8位数码管动态扫描显示\obj\8位数码管动态扫描显示.lst
     文件        4053  2010-06-15 17:57  23-8位数码管动态扫描显示\obj\8位数码管动态扫描显示.m51
     文件        2357  2010-06-15 17:57  23-8位数码管动态扫描显示\obj\8位数码管动态扫描显示.obj
     文件         248  2011-12-03 14:27  23-8位数码管动态扫描显示\obj\8位数码管动态扫描显示.plg
