s3c2440裸机DS18B20程序

s3c2440裸机DS18B20程序 通过单总线的方式进行通信 获取温度数据

//=============================================================
// 文件名称：	DS18B20.c
// 功能描述：	DS18B20驱动
// 维护记录：	2009-10-15	V1.0    by xgc
//=============================================================
#include “2440addr.h“
#include “2440lib.h“
#include “def.h“
#include “uart.h“
#include “DS18B20.h“

U16 temp;
U8 DS18B20_ID[8] = {0};
extern unsigned int PCLK;

void usDelay（int time）
{
	U32 ij;
	for （i = time; i > 0; i--）
		for （j = 1; j > 0; j--）;
}

//========================================
//函数名称：  void DS18B20_Init（void）
//实现功能：  初始化18B20
//入口参数:   无
//出口返回值: 无
//========================================
void DS18B20_Init（void）
{
	DQ_OUT;
	DQ_L;
	usDelay（700）;
	DQ_H;
	usDelay（4）;
	DQ_IN;
	usDelay（100）;

/*	if（DQ_STAT!=0）	//测试复位是否成功
		Uart_Printf（“There are no 18B20 at GPB5! 0x%x\n“）;
	else
		Uart_Printf（“Init 18B20 succeed!\n“）;
*/
	usDelay（250）;
}
//========================================
//函数名称：  U8 DS18B20_ReadBit（void）
//实现功能：  读取18b20的一位数据
//入口参数:   无
//出口返回值: 读取的一位数据
//========================================
U8 DS18B20_ReadBit（void）
{
	U8 dat;
	DQ_OUT;
	DQ_L;
	usDelay（2）;
	DQ_IN;
	usDelay（10）;
	if（DQ_STAT!=0）
		dat=1;
	else
		dat=0;
	usDelay（50）;
	return （dat）;
}
//========================================
//函数名称：  U8 DS18B20_ReadByte（void）
//实现功能：  读取一个字节的数据
//入口参数:   无
//出口返回值: 读取的一个字节数据
//========================================
U8 DS18B20_ReadByte（void）
{
	U8 ijdat;
	dat=0;
	for（i=1;i<=8;i++）
	{
		j=DS18B20_ReadBit（）;
		dat=（j<<7）|（dat>>1）;   //读出的数据最低位在最前面，这样刚好一个字节在DAT里
	}
	return（dat）;
}

//========================================
//函数名称：  void DS18B20_WriteByte（U8 dat）
//实现功能：  向18B20写一个字节数据
//入口参数:   要写入的数据
//出口返回值: 无
//========================================
void DS18B20_WriteByte（U8 dat）
{
	U8 j;
	U8 testb;
	DQ_OUT;
	for（j=1;j<=8;j++）
	{
		testb=dat&0x01;
		dat=dat>>1;
		if（testb）
		{
			DQ_L;
			usDelay（8）;
			DQ_H;
			usDelay（50）;
		}
		else
		{
			DQ_L;
			usDelay（90）;
			DQ_H;
			usDelay（8）;
		}
	}
}

//========================================
//函数名称：  void DS18B20_ReadID（void）
//实现功能：  读取18B20的ID号
//入口参数:   无
//出口返回值: 无
//========================================
void DS18B20_ReadID（void）
{
    usDelay（1）;
    DS18B20_Init（）;
    DS18B20_WriteByte（DS18B20_ReadROM）;
    DS18B20_ID[0] = DS18B20_ReadByte（）;
    DS18B20_ID[1] = DS18B20_ReadByte（）;
    DS18B20_ID[2] = DS18B20_ReadByte（）;
    DS18B20_ID[3] = DS18B20_ReadByte（）;
    DS18B20_ID[4] = DS18B20_ReadByte（）;
    DS18B20_ID[5] = DS18B20_ReadByte（）;
    DS18B20_ID[6] = DS18B20_ReadByte（）;
    DS18B20_ID[7] = DS18B20_ReadByte（）;
}

//========================================
//函数名称：  void DS18B20_Match（void）
//实现功能：  匹配18B20
//入口参数:   无
//出口返回值: 无
//========================================
void DS18B20_Match（void）
{
    DS18B20_WriteByte（DS18B20_MatchROM）;
    DS18B20_WriteByte（DS18B20_ID[0]）;
    DS18B20_Writ

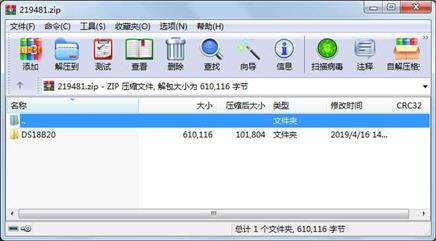

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2019-04-16 14:20  DS18B20\
     文件        4975  2010-01-27 14:34  DS18B20\DS18B20.c
     文件        1175  2009-10-15 16:35  DS18B20\DS18B20.h
     文件      197967  2010-01-27 16:07  DS18B20\DS18B20.mcp
     目录           0  2019-04-16 14:20  DS18B20\DS18B20_Data\
     文件        3447  2010-01-27 16:07  DS18B20\DS18B20_Data\CWSettingsWindows.stg
     目录           0  2019-04-16 14:20  DS18B20\DS18B20_Data\Debug\
     文件       50806  2010-01-27 16:07  DS18B20\DS18B20_Data\Debug\TargetDataWindows.tdt
     目录           0  2019-04-16 14:20  DS18B20\DS18B20_Data\DebugRel\
     文件       93628  2010-01-27 14:35  DS18B20\DS18B20_Data\DebugRel\DS18B20.axf
     文件       29248  2010-01-27 14:35  DS18B20\DS18B20_Data\DebugRel\DS18B20.bin
     目录           0  2019-05-08 16:10  DS18B20\DS18B20_Data\DebugRel\objectCode\
     文件       55846  2010-01-27 16:07  DS18B20\DS18B20_Data\DebugRel\TargetDataWindows.tdt
     目录           0  2019-04-16 14:20  DS18B20\DS18B20_Data\Release\
     文件       49432  2010-01-27 16:07  DS18B20\DS18B20_Data\Release\TargetDataWindows.tdt
     文件        1048  2010-01-27 14:35  DS18B20\main.c
     目录           0  2019-04-16 14:20  DS18B20\system\
     目录           0  2019-04-16 14:20  DS18B20\system\inc\
     文件       40113  2009-10-17 11:50  DS18B20\system\inc\2440addr.h
     文件       24514  2009-08-12 16:10  DS18B20\system\inc\2440addr.inc
     文件        1922  2010-01-27 14:35  DS18B20\system\inc\2440lib.h
     文件        1305  2003-11-29 09:43  DS18B20\system\inc\2440slib.h
     文件        3046  2008-10-31 12:50  DS18B20\system\inc\Memcfg.inc
     文件        1261  2009-09-01 10:22  DS18B20\system\inc\Option.h
     文件        3604  2008-10-31 14:12  DS18B20\system\inc\Option.inc
     文件        1256  2005-07-07 15:09  DS18B20\system\inc\def.h
     文件        1186  2008-10-31 12:58  DS18B20\system\inc\mmu.h
     目录           0  2019-04-16 14:20  DS18B20\system\src\
     文件       20544  2008-10-31 12:40  DS18B20\system\src\2440init.s
     文件        2782  2010-01-20 15:28  DS18B20\system\src\2440lib.c
     文件        7303  2010-01-27 14:36  DS18B20\system\src\2440slib.s
............此处省略4个文件信息
