LTC1864_12864数字电压表16位精度

使用16位精度的LTC1864模数转换器编程实现高精度数字电压表，量程为50V，精度达到1mV,并使用12864液晶显示器，给出了protues仿真！感兴趣的同学，可以参考一下！

#include
#include“12864.h“

sbit conv=P3^5;
sbit sck=P3^6;
sbit sdo=P3^7;
unsigned int dat;

/*---------------LTC1864的驱动函数----------------*/
void convert（）
{ int i=0;
  dat=0;
  conv=0;
  conv=1;
  for（i=0;i<5;i++）;
  conv=0;
  for（i=0;i<16;i++）
  {
  sck=1;
  sck=0;
  if（sdo）
  dat|=0x8000>>i;
  sck=1;
  }
  }

void empty（char p）
{ char i;
 for（i=0;i<8;i++）
 { if（i<4）
  {cs1=1;cs2=0;
   hz_disp16（2*p16*ikge）;
   }
   else
  { cs1=0;cs2=1;
   hz_disp16（2*p16*（i-4）kge）;
   }
   }
   }

 void start（）
 {
  cs1=1;cs2=0;
  hz_disp16（132hying）;
  hz_disp16（148hying+32）;
  hz_disp16（416hying+32*4）;
  hz_disp16（432hying+32*5）;
  hz_disp16（448dianya）;
  cs1=0;cs2=1;
  hz_disp16（10hying+32*2）;
  hz_disp16（116hying+32*3）;
  hz_disp16（40dianya+32）;
  hz_disp16（416dianya+32*2）;
  hz_disp16（432meili+32*13）;
}

/*------------------实现汉字的滚动显示------------------*/
void gundong（）
{ char i;
cs1=1;cs2=0;
for（i=0;i<4;i++）
{if（（k>=16）&&（k<32））
  hz_disp16n（016*imeili+32*（i+1）+k%16）;
else  if（（k>=32）&&（k<48））
  hz_disp16n（016*imeili+32*（i+2）+k%16）;
else if（（k>=48）&&（k<64））
  hz_disp16n（016*imeili+32*（i+3）+k%16）;
else if（（k>=64）&&（k<80））
  hz_disp16n（016*imeili+32*（i+4）+k%16）;
else if（k>=80）
  hz_disp16n（016*imeili+32*（i+5）+k%16）;
else
  hz_disp16n（016*imeili+32*i+k%16）;
}

cs1=0;cs2=1;
 for（i=0;i<4;i++）
{if（（k>=16）&&（k<32））
  hz_disp16n（016*imeili+32*（i+1+4）+k%16）;
else  if（（k>=32）&&（k<48））
  hz_disp16n（016*imeili+32*（i+2+4）+k%16）;
else if（（k>=48）&&（k<64））
  hz_disp16n（016*imeili+32*（i+3+4）+k%16）;
else if（（k>=64）&&（k<80））
  hz_disp16n（016*imeili+32*（i+4+4）+k%16）;
else if（k>=80）
  hz_disp16n（016*imeili+32*（i+5+4）+k%16）;
else
  hz_disp16n（016*imeili+32*（i+4）+k%16）;
  }
  }

void lcheng_jdu（）
{ cs1=1;cs2=0;
  hz_disp12（30lcheng）;
  hz_disp12（312lcheng+24）;
  char_disp（324ASC+0）;
  char_disp（332ASC+16*13）;
  char_disp（340ASC+16*5）;
  char_disp（348ASC+0）;
  char_disp（356ASC+16*11）;
  hz_disp16（60dqian）;
  hz_disp16（616dqian+32）;
  hz_disp16（632dianya）;
  hz_disp16（648dianya+32）;

  cs1=0;cs2=1;
  hz_disp12（38jingdu）;
  hz_disp12（320jingdu+24）;
  char_disp（332ASC+16）;
  char_disp（340ASC+16*14）;
  char_disp（348ASC+16*11）;
  char_disp（60ASC+16*12）;
  }


void main（）
{
 unsigned char disp_dat[]={001000011}icount=0;
 unsigned int  buf;
 init_lcd（）;
 empty（0）;
 empty（1）;
 empty（2）;
 empty（3）;
 start（）;
 for（i=0;i<180;i++）
 for（buf=0;buf<1000;buf++）;
 empty（0）;
 empty（1）;
 empty（2）;
 lcheng_jdu（）;


while（1）
{count++;
if（count>1）
  {count=0;
  k++;
  }
 if（k>=96）
 k=0;
 gundong（）;
 convert（）;
 buf=dat;
 buf=buf*（50.0/65535）*1000;
 disp_dat[5]=buf%10;
 disp_dat[4]=（buf/10）%10;
 disp_dat[3]=（buf/100）%10;
 disp_dat[1]=（buf/1000）%10;
 disp_dat[0]=（buf/10000）%10;

/*--------实时电压显示-----------*/
 cs1=0;cs2=1;
 for（i=0;i<7;i++）
 {
 char_di

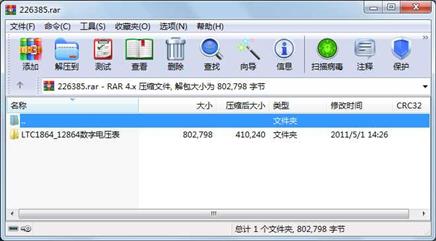

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       9612  2011-05-01 14:20  LTC1864_12864数字电压表\12864.h

     文件       1054  2011-05-29 09:31  LTC1864_12864数字电压表\12864显示.PWI

     文件       3082  2011-05-01 14:23  LTC1864_12864数字电压表\LTC1864.c

     文件      10799  2011-05-05 17:44  LTC1864_12864数字电压表\LTC1864.hex

     文件         46  2011-05-05 17:44  LTC1864_12864数字电压表\LTC1864.lnp

     文件      20366  2011-05-05 17:44  LTC1864_12864数字电压表\LTC1864.M51

     文件        172  2011-05-25 21:07  LTC1864_12864数字电压表\LTC1864.plg

     文件      13235  2011-04-28 10:40  LTC1864_12864数字电压表\LTC1864.uvproj

    .......     56041  2011-05-05 18:29  LTC1864_12864数字电压表\LTC1864_uvopt.bak

     文件          0  2011-04-28 10:05  LTC1864_12864数字电压表\LTC1864_uvproj.bak

     文件     383615  2011-04-19 07:40  LTC1864_12864数字电压表\LTC1864.pdf

    .......     56037  2011-05-25 21:07  LTC1864_12864数字电压表\LTC1864.uvopt

     文件     101009  2011-05-06 11:44  LTC1864_12864数字电压表\Last Loaded 12864显示.DBK

     文件     101009  2011-05-27 19:16  LTC1864_12864数字电压表\12864显示.DSN

     文件       6394  2011-05-05 17:44  LTC1864_12864数字电压表\LTC1864.LST

     文件      21736  2011-05-05 17:44  LTC1864_12864数字电压表\LTC1864.OBJ

     文件      18591  2011-05-05 17:44  LTC1864_12864数字电压表\LTC1864

     目录          0  2011-05-01 14:26  LTC1864_12864数字电压表

----------- ---------  ---------- -----  ----

               802798                    18
