STM32使用GPIO_F的0-7口的4*4矩阵按键

4*4矩阵按键只需要8个I/O口，根据自己的需求简单修改。

#include “stm32f10x.h“
#include “delay.h“
#include “KeyBoard.h“
void KeyBoard_Init（void）
{
GPIO_InitTypeDef GPIO_InitStructure;

		RCC_APB2PeriphClockCmd（RCC_APB2Periph_KEY_GPIOENABLE）;
		GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
		GPIO_Init（KEY_GPIO &GPIO_InitStructure）;

		GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
		GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
		GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;
		GPIO_Init（KEY_GPIO &GPIO_InitStructure）;

		GPIO_SetBits（KEY_GPIOGPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3）;
		GPIO_ResetBits（KEY_GPIOGPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7）;

}
u8 Read_KeyValue（void）
{
		u8 KeyValue = 0;
		if（GPIO_ReadInputData（KEY_GPIO）&0xf0）
		{
				delay_ms（10）;
				if（GPIO_ReadInputData（KEY_GPIO）&0xf0）
				{
						GPIO_SetBits（KEY_GPIOGPIO_Pin_0）;
						GPIO_ResetBits（KEY_GPIOGPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3）;
						switch（GPIO_ReadInputData（KEY_GPIO）&0xff）
						{
							case 0x11:KeyValue = 13; break;
							case 0x21:KeyValue = 12; break;
							case 0x41:KeyValue = 11; break;
							case 0x81:KeyValue = 10; break;

				    }
						GPIO_SetBits（KEY_GPIOGPIO_Pin_1）;
						GPIO_ResetBits（KEY_GPIOGPIO_Pin_0|GPIO_Pin_2|GPIO_Pin_3）;
						switch（GPIO_ReadInputData（KEY_GPIO）&0xff）
						{
							case 0x12:KeyValue = 15; break;    //#  15
							case 0x22:KeyValue = 9; break;
							case 0x42:KeyValue = 6; break;
							case 0x82:KeyValue = 3; break;
						}
						GPIO_SetBits（KEY_GPIOGPIO_Pin_2）;
						GPIO_ResetBits（KEY_GPIOGPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_3）;
						switch（GPIO_ReadInputData（KEY_GPIO）&0xff）
						{
							case 0x14:KeyValue = 0; break;
							case 0x24:KeyValue = 8; break;
							case 0x44:KeyValue = 5; break;
							case 0x84:KeyValue = 2; break;
						}
						GPIO_SetBits（KEY_GPIOGPIO_Pin_3）;
						GPIO_ResetBits（KEY_GPIOGPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2）;
						switch（GPIO_ReadInputData（KEY_GPIO）&0xff）
						{
							case 0x18:KeyValue = 14; break;   //*14
							case 0x28:KeyValue = 7; break;
							case 0x48:KeyValue = 4; break;
							case 0x88:KeyValue = 1; break;
						}

						while（GPIO_ReadInputData（KEY_GPIO）&0xf0）;
						GPIO_SetBits（KEY_GPIOGPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3）;
			    	GPIO_ResetBits（KEY_GPIOGPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7）;
						return KeyValue;
				}
		}
		return 0xff;
}

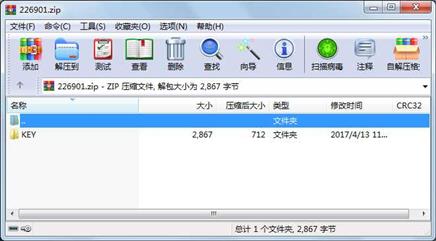

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件        2658  2017-04-13 11:48  KEY\KeyBoard.c
     文件         209  2017-04-13 11:10  KEY\KeyBoard.h
     目录           0  2017-04-13 11:48  KEY\
