arduino_LiquidCrystal_I2C库及proteus仿真LCD1602pcf8574

打包了LiquidCrystal_I2C_h，同时包含proteus下的arduino实现IIC的1602的操作工程文件及代码；而且经过严格测试保证能用

/**********************************************
LiquidCrystal_I2C
last updated on 21/12/2011
Tim Starling Fix the reset bug （Thanks Tim）
www.yfrobot.com
**********************************************/


#include “LiquidCrystal_I2C.h“
#include
#if defined（ARDUINO） && ARDUINO >= 100

#include “Arduino.h“

#define printIIC（args）	Wire.write（args）
inline size_t LiquidCrystal_I2C::write（uint8_t value） {
	send（value Rs）;
	return 1;
}

#else
#include “WProgram.h“

#define printIIC（args）	Wire.send（args）
inline void LiquidCrystal_I2C::write（uint8_t value） {
	send（value Rs）;
}

#endif
#include “Wire.h“



// When the display powers up it is configured as follows:
//
// 1. Display clear
// 2. Function set:
//    DL = 1; 8-bit interface data
//    N = 0; 1-line display
//    F = 0; 5x8 dot character font
// 3. Display on/off control:
//    D = 0; Display off
//    C = 0; Cursor off
//    B = 0; blinking off
// 4. Entry mode set:
//    I/D = 1; Increment by 1
//    S = 0; No shift
//
// Note however that resetting the Arduino doesn‘t reset the LCD so we
// can‘t assume that its in that state when a sketch starts （and the
// LiquidCrystal constructor is called）.

LiquidCrystal_I2C::LiquidCrystal_I2C（uint8_t lcd_Addruint8_t lcd_colsuint8_t lcd_rows）
{
  _Addr = lcd_Addr;
  _cols = lcd_cols;
  _rows = lcd_rows;
  _backlightval = LCD_NOBACKLIGHT;
}

void LiquidCrystal_I2C::init（）{
	init_priv（）;
}

void LiquidCrystal_I2C::init_priv（）
{
	Wire.begin（）;
	_displayfunction = LCD_4BITMODE | LCD_1LINE | LCD_5x8DOTS;
	begin（_cols _rows）;
}

void LiquidCrystal_I2C::begin（uint8_t cols uint8_t lines uint8_t dotsize） {
	if （lines > 1） {
		_displayfunction |= LCD_2LINE;
	}
	_numlines = lines;

	// for some 1 line displays you can select a 10 pixel high font
	if （（dotsize != 0） && （lines == 1）） {
		_displayfunction |= LCD_5x10DOTS;
	}

	// SEE PAGE 45/46 FOR INITIALIZATION SPECIFICATION!
	// according to datasheet we need at least 40ms after power rises above 2.7V
	// before sending commands. Arduino can turn on way befer 4.5V so we‘ll wait 50
	delay（50）;

	// Now we pull both RS and R/W low to begin commands
	expanderWrite（_backlightval）;	// reset expanderand turn backlight off （Bit 8 =1）
	delay（1000）;

  	//put the LCD into 4 bit mode
	// this is according to the hitachi HD44780 datasheet
	// figure 24 pg 46

	  // we start in 8bit mode try to set 4 bit mode
   write4bits（0x03 << 4）;
   delayMicroseconds（4500）; // wait min 4.1ms

   // second try
   write4bits（0x03 << 4）;
   delayMicroseconds（4500）; // wait min 4.1ms

   // third go!
   write4bits（0x03 << 4）;
   delayMicroseconds（150）;

   // finally set to 4-bit interface
   write4bits（0x02 << 4）;


	// set # lines font size etc.
	command（LCD_FUNCTIONSET | _displayfunction）;

	// turn the display on with no cursor or blinking default
	_displaycontrol = L

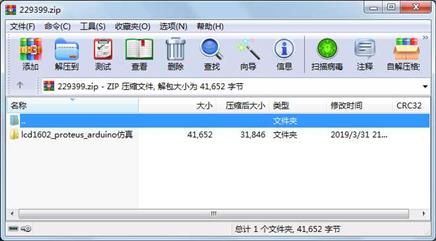

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2019-03-31 21:33  lcd1602_proteus_arduino仿真\LiquidCrystal_I2C\
     文件        8758  2015-12-23 15:55  lcd1602_proteus_arduino仿真\LiquidCrystal_I2C\LiquidCrystal_I2C.cpp
     文件        3626  2013-12-26 19:25  lcd1602_proteus_arduino仿真\LiquidCrystal_I2C\LiquidCrystal_I2C.h
     文件        1095  2009-09-12 00:15  lcd1602_proteus_arduino仿真\LiquidCrystal_I2C\keywords.txt
     文件       28173  2019-03-31 21:16  lcd1602_proteus_arduino仿真\arduino_1602LCD_pcf8574.pdsprj
     目录           0  2019-03-31 21:33  lcd1602_proteus_arduino仿真\
