74HC595级联输出原理图+程序+仿真proteus

74HC595级联输出原理图+程序+仿真（proteus）

#include
//#include
#define	uchar unsigned char
#define	uint unsigned int
uchar code bseg[16]={0xf00xf10xf20xf30xf40xf50xf60xf70xf80xf90xfa0xfb0xfc0xfd0xfe0xff};//列驱动选码（低位）
/*uchar SEGx[32]={0x080x240x880x330x780x2C0x0F0x23
                0xC80x280x080x700x200x000xF80xFF
                0x4F0x220x480x220x490x220xFE0x3F
                0x480x220x480x220x080x200x000x00};/*“雄“0*/



uchar SEGx[32]={0x000x000xFC0x070x440x040x440x04
                0x440x040xFC0x070x100x000x900x00
                0x100x030x100x400x100x800xFF0x7F
                0x100x000x100x000x100x000x000x00};/*“时“0*/

sbit LEDshclk=P2^0;
sbit LEDdata=P2^1;
sbit LEDstclk=P2^2;

void delay（void）
{
	unsigned int ij;
	for（i=0;i<1;i++）
	{
		for（j=0;j<5;j++）
		{;}
	}
}
void hc164send（uchar c）
{ uchar temp;
for（temp=0;temp<8;temp++）
    {
	 if（c &0x80）
             LEDdata = 1;
	   else  LEDdata = 0;

	   LEDshclk=0;
	   delay（）;
	   LEDshclk=1;
	   delay（）;
	   c<<=1;
    }
}
void hc595out（void ）
 {LEDstclk=0;
  delay（）;
  LEDstclk=1;
  delay（）;
  }
void main（void）
{uchar n;
	while（1）
	{

	  for（n=0;n<16;n++）
		 {
	      P1=bseg[n];
		  hc164send（SEGx[2*n+1]）;
          hc164send（SEGx[2*n]）;
		  hc595out（）;
  		  delay（）; //delay（）;	 delay（）; // delay（）;	   delay（）;
		  }
	 }


 }

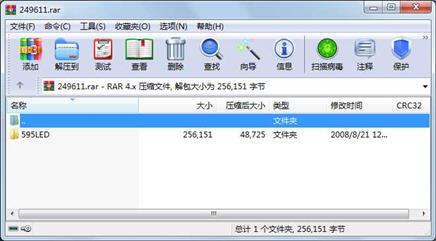

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
