零相位滤波

滤波后能做到相位不失真，解决了滤波后相位出现偏移的问题。

function outdata = ZeroPfilter（WpWsApAsx）
% Zero-Phase Filter base on buttor（基于巴特沃斯模拟滤波器的零相位滤波）
%-------------------------------------
% outdata = ZeroPfilter（WpWsApAsx）
% outdata: the filted signal
% [WpWsApAs]: parameter of buttor filter
% x: the origin signal
% by noWen（NNU_GIS）
% EXAMPLE:
% x = randn（4801）;
% out = ZeroPfilter（0.05*pi0.1*pi115x）;
% plot（x）; hold all ;plot（out）;
% legend（‘oridata‘‘filterdata‘）;
%-------------------------------------

%－－－－－有限冲激响应滤波器的边界处理（此处使用巴特沃斯模拟滤波器，不用正理边界）
% N = length（x）;
% M = 30; %n of the filter
% xx = ones（N+M1）;
% for i = 1 :N
%     xx（i）=x（i）;
% end
% for i = 1 : M
%     xx（N+i）= 2*xx（N）-xx（N-i）;
% end
%  x = xx;
%--------------------------------------------------------------------------

%-------------design of buttor filter（巴特沃斯模拟滤波器设计）---------------
%判断滤波方式
if length（Wp）==2
    s = ‘bandpass‘ ;   %带通
    else if Wp > Ws
        s = ‘high‘ ;   %高通
    else if Wp < Ws
        s = ‘low‘  ;   %低通
    end
    end
end
Ap = Ap/2; As = As/2;  %衰减速率减半（因为下面有两次滤波处理）
[NWn]=buttord（Wp/piWs/piApAs）; %计算巴特沃斯滤波器阶次和截止频率
[ba]=butter（NWns）;              %频率变换法设计巴特沃斯带通滤波器
%--------------------------------------------------------------------------

%---------------零相位滤波实现----------------
y = filter（bax）;  %第一次滤波
y = fliplr（y‘）‘;    %滤波结果反转
y = filter（bay）;  %第二次滤波
y = fliplr（y‘）‘;    %再次反转，即为最终结果

%------------边界处理相关部分--------------
% for i = 1 :N
%     yy（i）=y（i）;
% end
% y = yy;
%----------------------------------------

outdata = y‘;  %结果输出

end

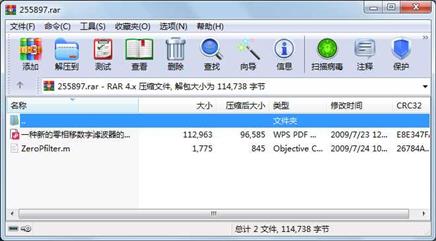

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件     112963  2009-07-23 12:27  一种新的零相移数字滤波器的改进算法.pdf

     文件       1775  2009-07-24 10:55  ZeroPfilter.m

----------- ---------  ---------- -----  ----

               114738                    2
