数字散斑相关法

求变形前后的散斑图的位移，并求所求部分图像的相关函数，然后用2次曲面拟合求解位移值，精度达亚像素级。

close all;
clc;
clear;
%Iu = imread（‘U0V0.bmp彩色TO灰度.jpg‘）;
%Id = imread（‘U10V10.BMP彩色TO灰度.jpg‘）;
Iu = imread（‘平移前的图2.png‘）;
Id = imread（‘平移后的图2.png‘）;

[mn]=size（Iu）;
%取H为以Iu中心为中心的41×41矩阵
H=Iu（m/2-20:m/2+20n/2-20:n/2+20）;

tt=0;

for i =21:m-21

    for j =21:n-21

        J=Id（i-20:i+20j-20:j+20）;
       %求矩阵H和J的相似度系数
        R= corr2（HJ）;
       %如果相关系数大于0，则搜索窗口高h1=i长l1=j
        if R>tt
            tt=R;
            h1=i;
            l1=j;
        end
    end
end

%像素级坐标XY
%meshgrid生成和H一样大小的网格矩阵，矩阵X和Y的大小为41×41
[XY] = meshgrid（m/2-20:m/2+20n/2-20:n/2+20）;

 Pos=[X（:） Y（:）];
 %生成41×41全零矩阵
 E=zeros（4141）;

 [Count Width] = size（Pos）;

D= zeros（Count4）;

tic

for k =1: Count

        C=E;

        max=0;

    A=Iu（Pos（k1）-20:Pos（k1）+20Pos（k2）-20:Pos（k2）+20）;

 for i = Pos（k1）+h1-m/2-1 : Pos（k1）+h1-m/2+1

    for j = Pos（k2）+l1-n/2-1 : Pos（k2）+l1-n/2+1

        B=Id（i-20:i+20j-20:j+20）;

        R= corr2（AB）;

        C（ij） = R;

        if R>max
           max=R;
            h=i;
            l=j;
        end

    end
 end

Id=double（Id）;

[axxyy]=fit2（xyznmpq）
%[subxsuby]=subpixel（hlC）;

D（k:）=[Pos（k1）Pos（k2）suby-Pos（k2）subx-Pos（k1）];

%disp（[Pos（k1）Pos（k2）suby-Pos（k2）subx-Pos（k1）]）;

end


toc

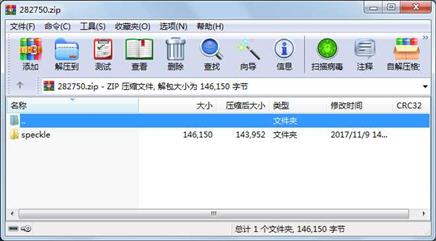

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2017-11-09 14:24  speckle\
     文件        1548  2017-11-07 16:06  speckle\SANBAN.m
     文件        1460  2017-10-26 11:31  speckle\subpixel.m
     文件       15745  2010-04-29 09:38  speckle\x0y0.bmp彩色TO灰度.jpg
     文件       16530  2010-04-29 09:45  speckle\x0y1.BMP彩色TO灰度.jpg
     文件       16752  2010-04-29 09:38  speckle\x11y11.BMP彩色TO灰度.jpg
     文件       16751  2010-04-29 09:38  speckle\x17y5.BMP彩色TO灰度.jpg
     文件       16381  2010-04-29 09:45  speckle\x1y0.BMP彩色TO灰度.jpg
     文件       16603  2010-04-29 09:38  speckle\x3y19.BMP彩色TO灰度.jpg
     文件       16551  2017-10-31 14:34  speckle\平移前的模拟散斑图2.png
     文件       27829  2017-10-31 14:34  speckle\平移后的模拟散斑图2.png
