TM1804 PWM+DMA

STM32驱动TM1804 灯带，实现方法PWM+DMA不占用CPU内存

#include “Tm1803.h“
#include “IIC.h“

u8 LEDbuffer[LED_BUFFER_SIZE]={0};


void TIM4_PWM_Init（u16 arru16 psc）		 //LED驱动 psc=0
{
	RCC->APB1ENR|=1<<2; 	//TIM4时钟使能
	RCC->APB2ENR|=1<<3;    	//使能PORTB时钟

	GPIOB->CRL&=0XF0FFFFFF;	//PB6
	GPIOB->CRL|=0X0B000000;	//复用功能输出

	TIM4->ARR=arr;			//设定计数器自动重装值
	TIM4->PSC=psc;			//预分频器不分频

	TIM4->CCMR1|=6<<4;  	//CH1 PWM模式1

	TIM4->CCMR1|=1<<3; 	    //CH1预装载使能

	TIM4->CCER|=1<<0;   	//OC1 输出使能 （0<<1 输出极性高）

	TIM4->DIER |= 0x0200;	//开启DMA通道传输

	MYDMA_Config（DMA1_Channel1（u32）&TIM4->CCR1（u32）LEDbufferLED_BUFFER_SIZE）;
//	TIM4->CR1|=0x01;    	//使能定时器3
}


u16 DMA1_MEM_LEN;

void MYDMA_Config（DMA_Channel_TypeDef*DMA_CHxu32 cparu32 cmaru16 cndtr）
{
	RCC->AHBENR|=1<<0;			//开启DMA1时钟
	delay_ms（50）; 				//等待DMA时钟稳定
	DMA_CHx->CPAR=cpar; 	 	//DMA1 外设地址
	DMA_CHx->CMAR=（u32）cmar; 	//DMA1存储器地址
	DMA1_MEM_LEN =cndtr;  		//保存DMA传输数据量
	DMA_CHx->CNDTR=cndtr;    	//DMA1传输数据量
	DMA_CHx->CCR=0X00000000;	//复位
	DMA_CHx->CCR|=1<<4;  		//从存储器读
	DMA_CHx->CCR|=1<<1;			//允许传输完成中断
	DMA_CHx->CCR|=1<<5;  		//普通模式1 循环发送 0	不循环发送
	DMA_CHx->CCR|=0<<6; 		//外设地址非增量模式
	DMA_CHx->CCR|=1<<7; 	 	//存储器增量模式
	DMA_CHx->CCR|=1<<8; 	 	//外设数据宽度为16位
	DMA_CHx->CCR|=0<<10; 		//存储器数据宽度8位
	DMA_CHx->CCR|=1<<13; 		//高等优先级
	DMA_CHx->CCR|=0<<14; 		//非存储器到存储器模式

	MY_NVIC_Init（00DMA1_Channel1_IRQChannel2）;//组2，低优先级
}

//开启一次DMA传输
void MYDMA_Enable（DMA_Channel_TypeDef*DMA_CHx）
{
	DMA_CHx->CCR&=~（1<<0）; 				//关闭DMA传输
	DMA_CHx->CNDTR=DMA1_MEM_LEN; //DMA1传输数据量
	DMA_CHx->CCR|=1<<0;          		//开启DMA传输
}

void DMA1_Channel1_IRQHandler（void）		//DMA发送数据完成中断函数
{
	if（DMA1->ISR&（1<<1））				//发送完成
	{
		DMA1->IFCR|=1<<1;				//清除通道1传输完成标志
		DMA1_Channel1->CCR&=~（1<<0）; 	//关闭DMA传输
		TIM4->CR1&= 0xfe;    	        //不使能定时器3
	}
}


void LedDrive（u8 *bufu8 Redu8 Greenu8 Blue）
{
	u16 i;
	for（i=0;i<8;i++）
	{
		buf[i] 		= （（Red<		buf[8+i]	= （（Green<		buf[16+i]	= （（Blue<	}
}

void SetLedColor（u8 indexu8 Redu8 Greenu8 Blue）
{
	u8 temp[24]={0};
	u8 i;
	for（i=0;i<8;i++）
		temp[i]	= （（Green<	for（i=0;i<8;i++）
		temp[8+i]= （（Red<	for（i=0;i<8;i++）
		temp[16+i]= （（Blue<
	for（i=0;i<24;i++）
		LEDbuffer[LED_RESET_CODE+index*24+i]=temp[i];
}
void DMA_Send_Data（void）
{
	MYDMA_Enable（DMA1_Channel1）;
	TIM4->CR1|=0x01;    	//使能定时器3
}
extern u8 abc;
void TM1803_send（void）
{
	//u16 i;
	LedDrive（LEDbuffer25500）;
	MYDMA_Enable（DMA1_Channel1）;
	TIM4->CR1|=0x01;    	//使能定时器3
}

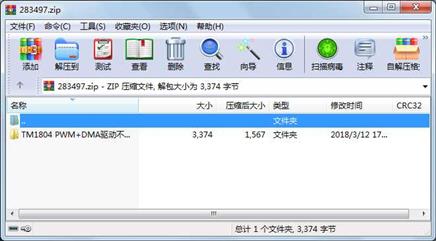

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2018-03-12 17:14  TM1804 PWM+DMA驱动不占内存\
     文件        2880  2018-03-08 10:52  TM1804 PWM+DMA驱动不占内存\tm1804.c
     文件         494  2018-03-08 11:20  TM1804 PWM+DMA驱动不占内存\Tm1804.h
