智能温度传感器Proteus+Keil含功能思路详解及感想

功能实现： （一）LCD显示 1.开始动画 一个图形向下移动直至消失。 2.欢迎界面 打印出“欢迎使用温度传感器制作：柳玉诚”字样。 3.使用界面 （1）当前温度、温度上限、温度下限显示。 （2）超上限报警等级、超下限报警等级显示。 （3）风扇档位显示。 （4）传感器工作时间显示。 （二）设置上下限 矩阵键盘0-9设置3位上下限，默认上限100℃，下限25℃。 （三）超限报警 温度超过上下限时LED灯闪烁，闪烁频率通过按钮调节，共分6档，默认上限5档，下限1档。 （四）温度控制 1.超下限时：电阻丝加热，恢复正常温度时电阻丝迅速恢复常温。 2.超上限时： 通过调节高低电平占空比，使风扇吹风散热，分为自动档和手动档。 自动档： （1）超上限1-10℃时：风扇吹4档自然风（风速先渐快后渐慢，如此往复）。 （2）超上限11-20℃时：风扇吹1档微风。 （3）超上限21-35℃时：风扇吹2档中风。 （4）超上限35℃以上时：风扇吹3档劲风。 手动档： 不受超上限数值的影响，手动调节1-4档风速。

#include
#include
#include
#include
/////////////////////警示灯闪烁频率设置子函数，1-6档，频率依次提高////////////////////////
void led（uint i）
{
red=~reddelay（8000-（i+1）*1000）;
}

/////////////////////中断程序，计数按下0-9按键的次数////////////////////////
void in（） interrupt 0
{n=P2&0x0f;
if（n>=0&&n<=9） {num++;}
else if（n==10） {up++;if（up>6） up=1;}
else if（n==11） {down++;if（down>6） down=1;}
else if（n==12） {tt++;if（tt>4） tt=0;}
else if（n==13） {dang=~dang;}
else if（n==14） {num=0;}
else if（n==15） {num=4;}
}
////////////////////////////////////////////时钟定时器0中断服务程序///////////////////////////////////////////////////
void clock0（）interrupt 1
{
 int count;
 TH0 =（65536-50000）/256;
 TL0 =（65536-50000）%256;
 count++;
 if（count==20）
 { count=0; s2++;
  if（s2==10）
  {
   s2=0; s1++;
   if（s1==6）
   {s1=0; m2++;
    if（m2==10）
    {m2=0; m1++;
     if（m1==6）
     {m1=0; h2++;
      if （h2==10）
      {h2=0;h1++;
	  if （h1==10）
      {h1=0;}}
     }
    }
   }
  }
 }
}
void Fan（） interrupt 3    //3 为定时器1的中断号
{  static uchar i=0;
  TH1=（65536-1000）/256;
  TL1=（65536-1000）%256;  //定时1ms
	if（tt<4）
	{if（i	else cold=0;
    i++;
	if（i>=10） i=0;}
	else if（tt==4）
	{static uchar j=0;
	if（j	else  cold=0;
	j++;
	if （j>=30）
	{ j=0;
	jj++;}
	if（jj>9）
	jj=0; }
}


void main（）
{
///////////////////////////////////程序初始化//////////////////////////////////////
  uint u;		//电压值，为方便比较大小，扩大了100倍
  uint k;		//使用参量
  uint maxmax0max1max2max3min;  				 //上限max，下限min，为方便比较大小，都扩大了100倍
  TMOD=0x01;					 // T0的方式1
  EA=1;							 //开启总中断
  EX0=1;						 //开启外部中断0
  IT0=1;						 //设置中断为下跳沿触发
  TH1=（65536-1000）/256;
  TL1=（65536-1000）%256;
  num=0;						 //令0-9按键次数记录默认为0
  red=0;						 //默认警示灯为灭
  hot=1;
  cold=0;
  Clear_Scr（）;         // 清屏
  init_lcd（）;
  Display_Img（FirstPage）;
  delay（5000）;
  delay（5000）;
  init_lcd（）;
  StartMsg（）;
  delay（10000）;
  Display_title（）;
  ET0=1;   //T0中断允许
  ET1=1;
  TR0=1;  //启动T0
  TR1=1;
  while（1）{
/////////////////////电压值（电压表中示数）数模转换 ////////////////////////
  wr=1;
  _nop_（）;
  wr=0;
  _nop_（）;
  wr=1;
  for（k=10;k>0;k--）
  {
  u=P1*1.0/255*255;
  b=u/100;
  s=u%100/10;
  g=u%10;
}

  Display_Change（）;
  //判断电压值是否超过上下限，若超过则以超上限警示灯闪烁频率闪烁，若低于下限则以超下限警示灯闪烁频率闪烁，否则灯灭 //
  max=x1*100+x2*10+x3;
  max0=max+10;
  max1=max+20;
  max2=max+35;
  max3=max+50;
  min=y1*100+y2*10+y3;

  if（dang==0）
  {if（u>=max）
  {led（up）;hot=1;
  if（u>max&&u  else if（u>max0&&u  else if（u>max1&&u  else if（u>max2&&u  else if（u<=min）
  {led（down）;hot=0;cold=1;}
  else {red=0;hot=1;cold=1;}}

  else if（dang==1）
  {if（u>=max）
  {led（up）;hot=1;}
  else if（u<=min）
  {led（down）;hot=0;cold=1;}
  else {red=0;hot=1;cold=1;}}

//判断按下0-9按键的次数，按下第1-3次设置上限

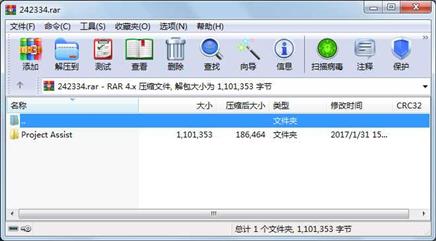

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件     186228  2017-01-03 09:04  Project Assist\Backup Of The First Work.DBK

     文件       1099  2017-01-03 15:44  Project Assist\define.h

     文件     192796  2017-01-03 15:59  Project Assist\Last Loaded The First Work.DBK

     文件      26747  2017-01-03 15:19  Project Assist\LCD12641.h

     文件      43049  2017-01-03 15:47  Project Assist\The First Work

     文件          0  2016-12-26 11:15  Project Assist\The First Work.build_log.htm

     文件       3681  2017-01-03 15:59  Project Assist\The First Work.c

     文件     192748  2017-01-05 22:18  Project Assist\The First Work.DSN

     文件      19271  2017-01-03 15:47  Project Assist\The First Work.hex

     文件         45  2017-01-03 15:47  Project Assist\The First Work.lnp

     文件       7549  2017-01-03 15:47  Project Assist\The First Work.LST

     文件      41378  2017-01-03 15:47  Project Assist\The First Work.M51

     文件      26396  2016-12-27 09:22  Project Assist\The First Work.MAP

     文件      52038  2017-01-03 15:47  Project Assist\The First Work.OBJ

     文件        193  2017-01-05 20:29  Project Assist\The First Work.plg

     文件       1078  2017-01-06 10:02  Project Assist\The First Work.PWI

     文件       7374  2016-12-27 09:22  Project Assist\The First Work.SBR

    .......     70417  2016-12-26 11:16  Project Assist\The First Work.uvgui.LYC

    .......     70420  2016-12-26 11:15  Project Assist\The First Work.uvgui_LYC.bak

    .......     56906  2017-01-05 20:50  Project Assist\The First Work.uvopt

    .......     13269  2016-12-27 10:49  Project Assist\The First Work.uvproj

    .......     56905  2017-01-04 16:39  Project Assist\The First Work_uvopt.bak

    .......     13263  2016-12-26 11:24  Project Assist\The First Work_uvproj.bak

     文件      17171  2017-01-05 23:08  Project Assist\使用说明及感想.docx

     文件       1332  2016-12-29 22:01  Project Assist\阶段代码备份\严重等级上：X级下：X级.txt

     目录          0  2016-12-29 23:12  Project Assist\阶段代码备份

     目录          0  2017-01-31 15:59  Project Assist

----------- ---------  ---------- -----  ----

              1101353                    27



............此处省略0个文件信息
