ninteger 分数阶

国外人编写的一个分数阶系统的控制工具箱，可以设计分数阶控制器，评价系统性能 — Abroad were prepared by a fractional order systems control toolbox, can be designed fractional order controllers, evaluation of system performance

function varargout = bodeFr（F Q w delay）

% [gain phase w] = bodeFr（F Q w delay）
% Bode diagram of a fractional plant. Paramter w may be a vector with the
% frequencies of the plot （in rad/s） or a cell with the limits of the
% frequency range of the plot （in rad/s）. If empty a suitable range is
% provided.
% F may be of the form [P I lambda D mu] in which case the plant is
% P + I/（s^lambda） + D*（s^mu） and parameter Q is irrelevant; or be an lti
% object in which case Q will be the commensurate order （the default value
% of which will be 1. For instance plant 1/（1+s^.5） correponds to
% F = tf（1[1 1]） and Q = 0.5.
% Parameter delay is an optional delay the default being 0.
% A Bode diagram is plot if there are no return values.
% Otherwise the function returns the gain （absolute value） and the phase
% （in degrees） at frequencies w （in rad/s）.
% Duarte Val閞io 2004

if nargin < 4 delay = 0; end % there is no delay by default
if nargin < 3 | isempty（w） % no data on w was provided
    try % F is given as an ltimodel
        temp = abs（[tzero（F）; pole（F）]）;
    catch % length（F） == 5 F is given as a list of parameters for a fractional PID
        P = F（1）; I = F（2）; lambda = F（3）; D = F（4）; mu = F（5）;
        temp = sort（[abs（（-P+sqrt（P^2-4*D*I））/（2*D）） abs（（-P-sqrt（P^2-4*D*I））/（2*D））]）;
    end % now temp has the zeros and poles of the plant
    if min（temp）
        wmax = 10^ceil（log10（max（temp））） * 100; %limits are powers of 10
        wmin = 10^floor（log10（min（temp））） / 100;
    else % temp has zeros
        wmax = 100;
        wmin = .01;
    end
    w = logspace（log10（wmin） log10（wmax） 10 * ceil（log10（wmax/wmin）））;
end
% there are 10 frequencies per decade
if iscell（w） % only wmax and wmin were provided
    wmin = w{1};
    wmax = w{2};
    w = logspace（log10（wmin） log10（wmax） 10 * ceil（log10（wmax/wmin）））;
end
if nargin < 2 | isempty（Q） Q = 1; end % integer plants assumed as default

resp = freqrespFr（F Q w delay）; % freqrespFr does the important work
gain = abs（resp）;
phase = rad2deg（unwrap（angle（resp）））;

if nargout == 0 % there are no output variables draw a plot
    subplot（211）
    semilogx（w 20*log10（gain））
    grid on
    title（‘Bode diagram‘）
    xlabel（‘frequency / rad s^{-1}‘）
    ylabel（‘gain / dB‘）
    subplot（212）
    semilogx（w phase）
    grid on
    ylabel（‘phase / ?）
else
    varargout{1} = gain; % absolute value （NOT dB）
    if nargout > 1 varargout{2} = phase; end % degrees
    if nargout > 2 varargout{3} = w; end % rad/s
end

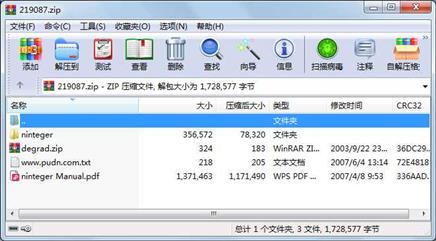

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件         324  2003-09-22 23:14  degrad.zip
     文件     1371463  2007-04-08 09:53  ninteger Manual.pdf
     文件        2584  2005-08-17 12:46  ninteger\bodeFr.m
     目录           0  2005-05-06 10:50  ninteger\cfractions\
     文件         977  2002-07-18 13:56  ninteger\cfractions\contfrac.m
     文件        1345  2004-08-24 11:23  ninteger\cfractions\contfraceval.m
     文件         872  2003-08-04 09:44  ninteger\cfractions\contfracf.m
     文件        1106  2002-07-24 18:20  ninteger\cfractions\contfracfeval.m
     文件        2658  2005-08-17 18:01  ninteger\contents.m
     文件        1779  2005-08-17 11:36  ninteger\crone1.m
     文件        7442  2005-07-04 11:48  ninteger\crone2.m
     文件        8274  2005-07-07 13:05  ninteger\crone2z.m
     文件       14716  2004-02-16 18:34  ninteger\crone3.m
     文件        1416  2005-07-14 12:13  ninteger\freqrespFr.m
     目录           0  2005-08-05 18:22  ninteger\gui\
     文件       51512  2003-09-22 12:43  ninteger\gui\crone2Gui.fig
     文件       29634  2004-07-27 14:03  ninteger\gui\crone2Gui.m
     文件       29376  2003-09-22 23:33  ninteger\gui\crone3Gui1.fig
     文件       13312  2003-09-22 23:54  ninteger\gui\crone3Gui1.m
     文件       34016  2003-09-22 12:45  ninteger\gui\crone3Gui2.fig
     文件       10768  2003-09-19 19:33  ninteger\gui\crone3Gui2.m
     文件         359  2003-09-11 12:14  ninteger\gui\isinteger.m
     文件        7266  2005-08-05 18:33  ninteger\gui\ninteger.fig
     文件       42893  2005-08-16 13:52  ninteger\gui\ninteger.m
     文件        4765  2005-08-16 14:16  ninteger\gui\nipidGui.fig
     文件       17054  2005-08-16 17:18  ninteger\gui\nipidGui.m
     文件        1363  2004-01-19 21:58  ninteger\hartley.m
     文件        3387  2005-07-12 13:38  ninteger\lawro.m
     文件        3431  2005-07-28 17:08  ninteger\levy.m
     文件         762  2003-07-30 20:48  ninteger\matsudaCFE.m
     文件        1927  2005-06-29 15:48  ninteger\newton.m
............此处省略19个文件信息
