STM 图片显示TFT 正点原子

很好的图片显示程序 ；使用STM32系列单片机实现 103 正点原子原创

#include “24cxx.h“
#include “delay.h“
//////////////////////////////////////////////////////////////////////////////////
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//Mini STM32开发板
//24CXX驱动函数（适合24C01~24C1624C32~256未经过测试!有待验证!）
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//修改日期:2010/6/10
//版本：V1.0
//版权所有，盗版必究。
//Copyright（C） 正点原子 2009-2019
//All rights reserved
//////////////////////////////////////////////////////////////////////////////////

//初始化IIC接口
void AT24CXX_Init（void）
{
	IIC_Init（）;
}
//在AT24CXX指定地址读出一个数据
//ReadAddr:开始读数的地址
//返回值  :读到的数据
u8 AT24CXX_ReadOneByte（u16 ReadAddr）
{
	u8 temp=0;
    IIC_Start（）;
	if（EE_TYPE>AT24C16）
	{
		IIC_Send_Byte（0XA0）;	   //发送写命令
		IIC_Wait_Ack（）;
		IIC_Send_Byte（ReadAddr>>8）;//发送高地址
		IIC_Wait_Ack（）;
	}else IIC_Send_Byte（0XA0+（（ReadAddr/256）<<1））;   //发送器件地址0XA0写数据

	IIC_Wait_Ack（）;
    IIC_Send_Byte（ReadAddr%256）;   //发送低地址
	IIC_Wait_Ack（）;
	IIC_Start（）;
	IIC_Send_Byte（0XA1）;           //进入接收模式
	IIC_Wait_Ack（）;
    temp=IIC_Read_Byte（0）;
    IIC_Stop（）;//产生一个停止条件
	return temp;
}
//在AT24CXX指定地址写入一个数据
//WriteAddr  :写入数据的目的地址
//DataToWrite:要写入的数据
void AT24CXX_WriteOneByte（u16 WriteAddru8 DataToWrite）
{
    IIC_Start（）;
	if（EE_TYPE>AT24C16）
	{
		IIC_Send_Byte（0XA0）;	    //发送写命令
		IIC_Wait_Ack（）;
		IIC_Send_Byte（WriteAddr>>8）;//发送高地址
	}else IIC_Send_Byte（0XA0+（（WriteAddr/256）<<1））;   //发送器件地址0XA0写数据
	IIC_Wait_Ack（）;
    IIC_Send_Byte（WriteAddr%256）;   //发送低地址
	IIC_Wait_Ack（）;
	IIC_Send_Byte（DataToWrite）;     //发送字节
	IIC_Wait_Ack（）;
    IIC_Stop（）;//产生一个停止条件
	delay_ms（10）;
}
//在AT24CXX里面的指定地址开始写入长度为Len的数据
//该函数用于写入16bit或者32bit的数据.
//WriteAddr  :开始写入的地址
//DataToWrite:数据数组首地址
//Len        :要写入数据的长度24
void AT24CXX_WriteLenByte（u16 WriteAddru32 DataToWriteu8 Len）
{
	u8 t;
	for（t=0;t	{
		AT24CXX_WriteOneByte（WriteAddr+t（DataToWrite>>（8*t））&0xff）;
	}
}

//在AT24CXX里面的指定地址开始读出长度为Len的数据
//该函数用于读出16bit或者32bit的数据.
//ReadAddr   :开始读出的地址
//返回值     :数据
//Len        :要读出数据的长度24
u32 AT24CXX_ReadLenByte（u16 ReadAddru8 Len）
{
	u8 t;
	u32 temp=0;
	for（t=0;t	{
		temp<<=8;
		temp+=AT24CXX_ReadOneByte（ReadAddr+Len-t-1）;
	}
	return temp;
}
//检查AT24CXX是否正常
//这里用了24XX的最后一个地址（255）来存储标志字.
//如果用其他24C系列这个地址要修改
//返回1:检测失败
//返回0:检测成功
u8 AT24CXX_Check（void）
{
	u8 temp;
	temp=AT24CXX_ReadOneByte（255）;//避免每次开机都写AT24CXX
	if（temp==0X55）return 0;
	else//排除第一次初始化的情况
	{
		AT24CXX_WriteOneByte（2550X55）;
	    temp=AT24CXX_ReadOneByte（255）;
		if（temp==0X55）return 0;
	}
	return 1;
}

//在AT24CXX里面的指定地址开始读出指定个数的数据
//ReadAddr :开始读出的地址 对24c02为0~255
//pBuffer  :数据数组首地址
//NumToRead:要读出数据的个数
void AT24CXX_Read（u16 ReadAddru8 *pBufferu16 NumToRead）
{
	while（NumToRead）
	{

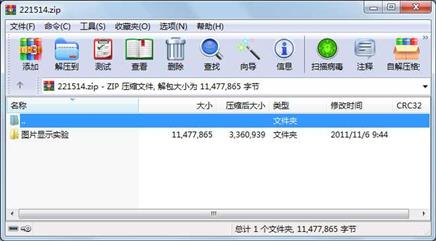

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2011-11-06 09:44  图片显示实验\
     目录           0  2011-11-06 09:44  图片显示实验\FAT\
     文件       19197  2011-11-05 19:45  图片显示实验\FAT\FAT.C
     文件       12347  2011-01-13 00:36  图片显示实验\FAT\FAT.H
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\24CXX\
     文件        3841  2011-01-12 21:24  图片显示实验\HARDWARE\24CXX\24cxx.c
     文件        1498  2011-01-12 21:24  图片显示实验\HARDWARE\24CXX\24cxx.h
     文件        2761  2011-01-12 21:24  图片显示实验\HARDWARE\24CXX\myiic.c
     文件        1328  2011-01-12 21:24  图片显示实验\HARDWARE\24CXX\myiic.h
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\ADC\
     文件        2940  2011-01-12 21:20  图片显示实验\HARDWARE\ADC\adc.c
     文件         796  2011-01-12 21:20  图片显示实验\HARDWARE\ADC\adc.h
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\DMA\
     文件        1715  2011-01-12 21:21  图片显示实验\HARDWARE\DMA\dma.c
     文件         748  2011-01-12 21:21  图片显示实验\HARDWARE\DMA\dma.h
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\DS18B20\
     文件        3625  2011-01-12 21:38  图片显示实验\HARDWARE\DS18B20\ds18b20.c
     文件        1175  2011-01-12 21:38  图片显示实验\HARDWARE\DS18B20\ds18b20.h
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\EXTI\
     文件        1756  2011-01-12 20:50  图片显示实验\HARDWARE\EXTI\exti.c
     文件         628  2011-01-12 20:51  图片显示实验\HARDWARE\EXTI\exti.h
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\FLASH\
     文件        8969  2011-01-12 23:08  图片显示实验\HARDWARE\FLASH\flash.c
     文件        2005  2011-01-12 23:09  图片显示实验\HARDWARE\FLASH\flash.h
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\KEY\
     文件        1795  2011-01-12 20:46  图片显示实验\HARDWARE\KEY\key.c
     文件         839  2011-01-12 20:46  图片显示实验\HARDWARE\KEY\key.h
     目录           0  2011-11-06 09:44  图片显示实验\HARDWARE\LCD\
     文件       16155  2010-06-21 11:18  图片显示实验\HARDWARE\LCD\FONT.H
     文件       26375  2011-11-05 19:17  图片显示实验\HARDWARE\LCD\ILI93xx.c
............此处省略183个文件信息
