MMA7361模块资料

MMA7361 模块资料 包含原理图 51 AVR历程 PDF

/**************************************************************************************
龙丘MMA7260三轴加速度模块测试
Designed by Chiu Sir
E-mail:chiusir@163.com
软件版本:V1.1
最后更新:2009年9月27日
相关信息参考下列地址：
网站:  http://www.lqist.cn
淘宝店：http://shop36265907.taobao.com
------------------------------------
ICCAVR

1.X--AD0;
2.Y--AD1;
3.Z--AD2;
4.SL--PB.0;
5.3.3--单片机的AD参考电压;
6.默认量程：1.5g.
*/

#include
#define MMA7260StartWork（） （PORTB|=0X01）

/*延时子程序*/
void delayms（int time）
{
 int i;
 for（;time>0;time--）
  for（i=0;i<1000;i++）;
}

/*ADC采样函数，采样第7通道信号，采样分辨率256*/
void ADC_init（）
{
	ADMUX=0x27;			/*基准外接、左对齐、通道7*/
	SREG=0x80;
	ADCSRA=0xCA;			/*使能、开启、4分频*/
}

/*ADC采样函数，采样第7通道信号，采样分辨率256*/
unsigned char ReadAD（unsigned char ch） {

	unsigned char i;

	ADMUX = 0x20|ch;			/*基准AVCC、左对齐、通道7*/
	ADCSRA = 0xC2;			/*使能、开启、4分频*/
	while（!（ADCSRA & （1 << ADIF）））;	/*等待*/
	i = ADCH;
	ADCSRA &= ~（1 << ADIF）;		/*清标志*/
	ADCSRA &= ~（1 << ADEN）;		/*关闭转换*/

	return i;
}
/*端口初始化*/
void port_init（）
{
  DDRB = 0xFF;

}

/*串口初始化*/
void uart_init（）
{
 UCSRA=0x02; //异步正常模式
 UCSRB=0x18; //允许发送接受中断和使能
 UCSRC=0x06; //8位数据
 UBRRH=0x00;
 UBRRL=12;   //波特率位9600
}
void put_c（unsigned char c）
{
	while（ !（UCSRA & （1<	UDR=c;
}

void putstr（unsigned char *ptr）
{
	while （*ptr）
	{
		put_c（*ptr++）;
	}
	put_c（0x0D）;	  //换行
	//put_c（0x0A）;  //回车
}

unsigned char get_c（void）
{	while（!（UCSRA&（1<	return UDR;
}
/***************************************************
  把0--255的数值转化为3位字符串格式
****************************************************/
void Byte2Str3（char zifu[]unsigned char valunsigned char StartPtr）
{
  char characters[11]=“0123456789“;
  unsigned char tv=0;

  tv=val/100;
  zifu[StartPtr++] = characters[tv];
  tv=（val%100）/10;
  zifu[StartPtr++] = characters[tv];
  tv=val%10;
  zifu[StartPtr] = characters[tv];
  //zifu[3] = ‘\0‘;
  return;
}






void main（void）
{
 	char txtbuf[17]=“\n ADC Val:  “;
	unsigned char adbuf;

	ADC_init（）;            /*AD初始化*/
	putstr（“\n MMA7260 starts working!\n“）;
	MMA7260StartWork（）;//MMA7260开始工作
	while（1）
	{
	   	//ADC
		adbuf=ReadAD（0）; //X AXIS
 		Byte2Str3（txtbufadbuf11）;
        putstr（txtbuf）;

		adbuf=ReadAD（1）; //Y AXIS
 		Byte2Str3（txtbufadbuf11）;
        putstr（txtbuf）;

		adbuf=ReadAD（2）; //Z AXIS
 		Byte2Str3（txtbufadbuf11）;
        putstr（txtbuf）;

		delayms（300）;
	}
}

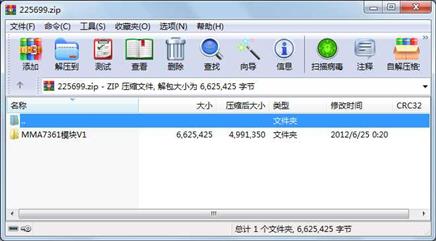

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2012-06-25 00:20  MMA7361模块V1\
     文件     1276640  2012-01-14 11:07  MMA7361模块V1\MMA7361三轴加速度传感器.pdf
     目录           0  2012-06-25 00:20  MMA7361模块V1\MMA7361模块V1\
     文件     1276640  2011-11-05 15:25  MMA7361模块V1\MMA7361模块V1\MMA7361三轴加速度传感器.pdf
     目录           0  2012-06-25 00:20  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\
     文件     1417768  2012-01-15 10:20  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1.rar
     目录           0  2012-06-25 00:20  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\
     目录           0  2012-06-25 00:20  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\
     文件       32342  2012-01-15 10:19  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程.rar
     文件          38  2009-09-27 23:09  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\main.dp2
     文件       21150  2009-09-27 23:09  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\main.lis
     文件        5266  2009-09-27 23:09  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\main.o
     文件        9028  2009-09-27 23:09  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\main.s
     文件        2252  2009-09-27 23:08  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\main._c
     文件        2706  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260test.c
     文件        3731  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.cof
     文件        1963  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.dbg
     文件          45  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260test.dp2
     文件        1953  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.hex
     文件       22061  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260test.lis
     文件          16  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.lk
     文件       14467  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.lst
     文件         565  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.mak
     文件        2609  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.mp
     文件        5333  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260test.o
     文件         999  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260test.prj
     文件        9651  2009-09-28 20:47  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260test.s
     文件          48  2009-10-05 13:00  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.SRC
     文件        5885  2012-03-15 20:51  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260TEST.SRCPreview
     文件        2264  2009-09-27 23:09  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260AVR例程\MMA7260test._c
     目录           0  2012-06-25 00:20  MMA7361模块V1\MMA7361模块V1\MMA7361模块V1\7260例程\MMA7260C51例程\
............此处省略82个文件信息
