资源简介

车牌预处理过程的好坏直接影响到车牌图像进行后期处理过程,比如车牌字符分割等。车牌预处理也是尽可能的消除噪声,减少后期处理带来的不必要的麻烦。 输入的车牌是24Bit的BMP真彩色图像,车牌照有黄底黑字,蓝底白字等颜色,为了将这些车牌图像一并处理,就要先将车牌进行灰度化处理,然后进行二值化(黑白)处理。

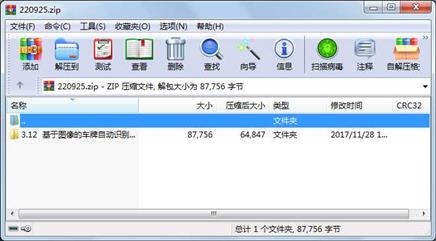

资源截图

代码片段和文件信息

% 读取待处理的图像,将其转化为二值图像
I = imread(‘car.jpg‘);
I2 = rgb2gray(I);
I4 = im2bw(I2 0.2);
% 去除图像中面积过小的、可以肯定不是车牌的区域
bw = bwareaopen(I4 500);
% 为定位车牌,将白色区域膨胀,腐蚀去无关的小物件
se = strel(‘disk‘15);
bw = imclose(bwse);
bw = imfill(bw[1 1]);
% 查找连通域边界
[BL] = bwboundaries(bw4);
imshow(label2rgb(L @jet [.5 .5 .5]))
hold on
% 找出所有连通域中最可能是车牌的那一个
for k = 1:length(B)
 boundary = B{k};
 plot(boundary(:2)boundary(:1)‘w‘‘LineWidth‘2)
end
% 找到每个连通域的质心
stats = regionprops(L‘Area‘‘Centroid‘);
% 循环历遍每个连通域的边界
for k = 1:length(B)
  % 获取一条边界上的所有点
  boundary = B{k};
  % 计算边界周长
  delta_sq = diff(boundary).^2;
  perimeter = sum(sqrt(sum(delta_sq2)));
  % 获取边界所围面积
  area = stats(k).Area;
  % 计算匹配度
  metric = 27*area/perimeter^2;
  % 要显示的匹配度字串
  metric_string = sprintf(‘%2.2f‘metric);
  % 标记出匹配度接近1的连通域
  if metric >= 0.9 && metric <= 1.1
    centroid = stats(k).Centroid;
    plot(centroid(1)centroid(2)‘ko‘);
    % 提取该连通域所对应在二值图像中的矩形区域
    goalboundary = boundary;
    s = min(goalboundary [] 1);
    e = max(goalboundary [] 1);
  goal = imcrop(I4[s(2) s(1) e(2)-s(2) e(1)-s(1)]);
  end
  % 显示匹配度字串
  text(boundary(12)-35boundary(11)+13...
    metric_string‘Color‘‘g‘...
‘FontSize‘14‘FontWeight‘‘bold‘);
end
goal = ~goal;
goal(256256) = 0;
figure;
imshow(goal);
w = imread(‘P.bmp‘);
w = ~w;
C=real(ifft2(fft2(goal).*fft2(rot90(w2)256256)));
thresh = 240;
figure;
imshow(C > thresh);

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件         206  2005-11-05 17:13  3.12  基于图像的车牌自动识别技术\P.bmp
     文件       61837  2005-10-28 22:59  3.12  基于图像的车牌自动识别技术\car.jpg
     文件        1649  2012-02-14 22:08  3.12  基于图像的车牌自动识别技术\ex1.m
     文件       24064  2011-09-26 20:01  3.12  基于图像的车牌自动识别技术\程序运行说明.doc
     目录           0  2017-11-28 12:05  3.12  基于图像的车牌自动识别技术\
