DS18B20温度控制风扇 原理图及源代码

利用DS18B20温度传感器检测温度，再根据温度的变化改变风扇的转速。
也可以利用按键实现手动控制风扇转速。

#include “reg52.h“
#define uchar unsigned char
#define uint unsigned int
#define Disdata  P0         // 段码入口
sbit DQ=P3^4;				// 温度输入口
sbit BUZ=P2^0;
sbit BUZ1=P3^7;
sbit DC1=P2^2; 				//直流电机输入口
sbit DC2=P2^3;
sbit KEY1=P2^4;
sbit KEY2=P2^5;
sbit KEY3=P2^6;
uint temp;   					    // variable of temperature  定义一个变量
char tem1=35tem2=0;
uchar flag1flag=0timer=0flag3=1;                // 定义一个标志标志温度是负还是正1为负0为正
sbit DIN=P0^7;              // 小数点控制
#define  discan  P1         // 数码管位选扫描
uchar h;                    // 定义变量

unsigned char code table[]={0xc00xf90xa40xb00x990x920x820xf80x800x900xff0xbf};
//共阳数码管段码表           “0“  “1“  “2“  “3“  “4“  “5“  “6“  “7“  “8“  “9“ “灭“  “-“
unsigned char code table1[]={0x400x790x240x300x190x120x020x780x000x10};//带小数点的编码
//共阳数码管带小数点段码表    “0“  “1“  “2“  “3“  “4“  “5“  “6“  “7“  “8“  “9“
uchar data temp_data[2]={0x000x00};//读出温度暂放
uchar data Dis_play[5]={0x000x000x000x000x00};//显示单元数据，共4个数据和一个运算暂用
uchar code ditab[16]={0x000x010x010x020x030x030x040x040x050x060x060x070x080x080x090x09};
//小数部分对应十进制   “0“  “1“  “2“  “3“  “4“  “5“  “6“  “7“  “8“  “9“  “A“  “B“  “C“  “D“  “E“  “F“
uchar code scan_con[4]={0x010x020x040x08};    //列扫描控制字
uchar data temp_wea[]={0x000x00};

/***************************************/
/*        延时子程序                   */
/***************************************/
 void delay（uint i）      //delay
   {
      while（i--）;
   }

/************************************************/
/*          初始化ds18b2子函数*                 */
/************************************************/
 void Init_DS18B20（void）
  {
     uchar x=0;
     DQ = 1;               //DQ复位
     delay（8）;             //稍做延时
     DQ = 0;               //单片机将DQ拉低
     delay（80）;            //精确延时 大于 480us
     DQ = 1;               //拉高总线
     delay（14）;
     x=DQ;                 //稍做延时后 如果x=0则初始化成功 x=1则初始化失败
     delay（20）;
  }

/*************************************************/
/*              读字节子函数                     */
/*************************************************/
 ReadOneChar（void）
  {
     uchar i = 0;
     uchar dat = 0;
   for （i=8;i>0;i--）
    {
      DQ = 0;              // 给脉冲信号
      dat>>=1;             // 数据右移一位
      DQ = 1;              // 给脉冲信号
      if（DQ）               // DQ为1
      dat|=0x80;          // 读出数据
      delay（4）;            // 延时
     }
   return（dat）;
  }

/*************************************************/
/*               定时器0初始化					 */
/*************************************************/
void timer0_init（void）
{
	TMOD=0x01;               //定时器0工作于方式1
	TH0=（65536-100）/256;
	TL0=（65536-100）%256;
	TR0=1;
	ET0=1;
	EA=1;
}
/*************************************************/
/*               写字节子函数                    */
/*************************************************/

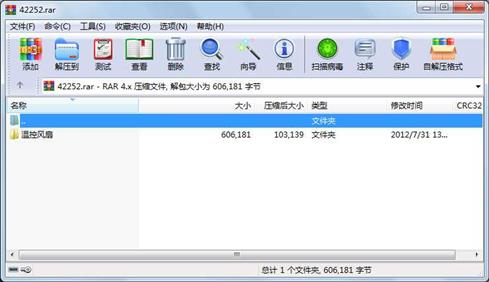

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件     129290  2012-04-09 20:39  温控风扇\Backup Of 原理图.DBK

     文件     128823  2012-04-09 20:05  温控风扇\Last Loaded 原理图.DBK

     文件     132725  2012-04-10 21:46  温控风扇\原理图.DSN

     文件       1054  2012-07-31 13:01  温控风扇\原理图.PWI

     文件      14339  2012-04-18 21:17  温控风扇\温控风扇

     文件      10532  2012-04-18 21:16  温控风扇\温控风扇.c

     文件       3493  2012-04-18 21:17  温控风扇\温控风扇.hex

     文件         33  2012-04-18 21:17  温控风扇\温控风扇.lnp

     文件      22497  2012-04-18 21:17  温控风扇\温控风扇.LST

     文件      22579  2012-04-18 21:17  温控风扇\温控风扇.M51

     文件      16950  2012-04-18 21:17  温控风扇\温控风扇.OBJ

     文件        156  2012-07-31 09:44  温控风扇\温控风扇.plg

    .......     55230  2012-07-31 09:44  温控风扇\温控风扇.uvopt

     文件      13248  2012-03-06 21:24  温控风扇\温控风扇.uvproj

    .......     55232  2012-06-26 11:29  温控风扇\温控风扇_uvopt.bak

     文件          0  2012-03-06 21:22  温控风扇\温控风扇_uvproj.bak

     目录          0  2012-07-31 13:01  温控风扇

----------- ---------  ---------- -----  ----

               606181                    17
