STM32驱动AD7124单通道和多通道源码.rar

STM32适用于AD7124-4和AD7124-8 已验证测试
可见帖子https://www.amobbs.com/forum.php?mod=viewthread&tid=5728545&page=1#pid11230725
也可以稍微修改用于其他平台 没用官方的库 看着修改费劲

#include“stm32f10x_conf.h“
/*代码说明
*参考代码基于STM32F103XX主频为72MHz
*代码使用IO模拟SPI，仅与四个IO有关
*Delay（100）;的延时长度约为25us
*寄存器操作逻辑描述：首先写入通信寄存器，指示读取或写入、所操作寄存器地址，随后读取或写入1Byte或3Byte数据。
*/

#define AD7124_8_CS_H GPIO_SetBits（GPIODGPIO_Pin_0）
#define AD7124_8_CS_L GPIO_ResetBits（GPIODGPIO_Pin_0）
#define AD7124_8_SCLK_H GPIO_SetBits（GPIODGPIO_Pin_1）
#define AD7124_8_SCLK_L GPIO_ResetBits（GPIODGPIO_Pin_1）
#define AD7124_8_DIN_H GPIO_SetBits（GPIODGPIO_Pin_2）
#define AD7124_8_DIN_L GPIO_ResetBits（GPIODGPIO_Pin_2）
#define AD7124_8_DOUT GPIO_ReadInputDataBit（GPIODGPIO_Pin_4）


void RCC_Configuration（void）;
void GPIO_Configuration（void）;
void NVIC_Configuration（void）;

void Delay（vu32 nCount）;
void AD7124_8_Reset（void）;
void LED_TEST（void）;//AD7124_8的 PSW 上连接的LED，控制LED闪烁
void read_reg（void）;//读取配置寄存器与模式寄存器值，结果存于全局变量conf_reg[3]、mode_reg[3]中
void AD7124_8_INIT（void）;
void AD7124_8_INIT1（void）;//多通道配置
void AD7124_8_Write（uint8_t Data）;
uint32_t AD7124_8_Read（void）;//读取结果函数，返回uint32_t 类型结果
uint8_t AD7124_8_Read_Byte（void）;//字节读取函数
uint8_t AD7124_8_ID;//复位值为0x12或0x14；
uint32_t Data;
float data_tempVol;
float VolM[8];
uint8_t DATA_STATUS;
  int main（void）
{
  RCC_Configuration（）;
  GPIO_Configuration（）;
  NVIC_Configuration（）;

  AD7124_8_Reset（）;//复位AD7190数字接口
  Delay（100）;

  /*
  AD7124_8_CS_L;
  Delay（10）;
  AD7124_8_Write（0x45）;//读取ID寄存器
  AD7124_8_ID=AD7124_8_Read_Byte（）;//读取AD7124-8 ID = 0x12/0x14
  AD7124_8_CS_H;
  */

  AD7124_8_INIT（）;
  while （1）
  {
    //LED_TEST（）;
    while（AD7124_8_DOUT）;//低电平时数据就绪
    Data=AD7124_8_Read（）;//Data采集结果
    data_temp=Data;
    Vol=（data_temp-0x800000）/0x800000*2.5;

  }
}


void AD7124_8_INIT（void）//单通道配置
{
  AD7124_8_CS_L;
  Delay（100）;
  AD7124_8_Write（0x09）;//写入通道寄存器0  CHANNEL_0  （datasheet Page 86）
  AD7124_8_Write（0x80）;//使能通道，当有多个通道被使能时，自动按顺序转换；使用CONFIG_0配置当前通道。ADC链接与AIN0与AIN1
  AD7124_8_Write（0x01）;

  AD7124_8_Write（0x19）;//写入配置寄存器0 CONFIG_0；（datasheet Page 88）
  AD7124_8_Write（0x09）;//选择双极型模式、关闭检测电流源、使能REF BUF与AIN BUF，选择内部基准源，增益配置为+-2.5V；
  AD7124_8_Write（0xf0）;

  AD7124_8_Write（0x21）;//写入滤波寄存器寄存器，FILTER_0 （datasheet Page 89）
  AD7124_8_Write（0x06）;//使用SINC4 滤波器
  AD7124_8_Write（0x00）;
  AD7124_8_Write（0x80）;//FS=128因此数据输出速率 = 614.4K/（32*128）= 150Hz

  AD7124_8_Write（0x01）;//写入ADC控制寄存器，ADC_CONTROL （datasheet Page 78）
  AD7124_8_Write（0x09）;//使能连续读取，使能内部基准，全功率模式，使用内部614.4kHz时钟源，连续工作模式。
  AD7124_8_Write（0xC0）;
}



void AD7124_8_INIT1（void）//多通道配置
{
  AD7124_8_CS_L;
  Delay（100）;
  AD7124_8_Write（0x09）;//写入通道寄存器0  CHANNEL_0  （datasheet Page 86）
  AD7124_8_Write（0x80）;//使能通道，当有多个通道被使能时，自动按顺序转换；使用CONFIG_0配置当前通道。ADC链接与AIN0与AIN1
  AD7124_8_Write（0x01）;
  AD7124_8_Write（0x0A）;//写入通道寄存器1  CHANNEL_1
  AD7124_8_Write（0x80）;//使能通道，当有多个通道被使能时，自动按顺序转换；使用CONFIG_1配置当前通道。ADC链接与AIN2与AIN3
  AD7124_8_Write（0x43）;
  AD7124_8_Write（0x0B）;//写入通道寄存器2  CHANNEL_2
  AD7124_8_Write（0x80）;//使能通道，当有多个通道被使能时，自动按顺序转换；使用CONFI

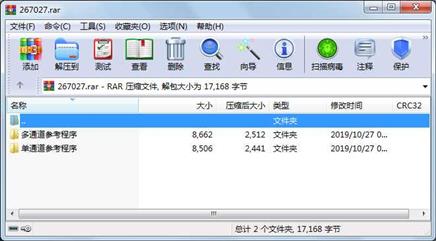

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       8662  2019-10-26 23:59  多通道参考程序\main.c

     文件       8506  2019-10-26 23:57  单通道参考程序\main.c

     目录          0  2019-10-27 00:00  多通道参考程序

     目录          0  2019-10-27 00:00  单通道参考程序

----------- ---------  ---------- -----  ----

                17168                    4
