STM32F3 LCD1602 I2C驱动代码 C语言

STM32F3的 LCD1602的驱动代码，用c语言，下载后修改成自己的I2C接口号就能用。

/** to control the LCD1602 **/

#include “i2c-lcd.h“
extern I2C_HandleTypeDef hi2c1;  // choose the i2c1

#define SLAVE_ADDRESS_LCD 0x4E // change this according to a0 a1 a2 from PCF8574

void lcd_send_cmd （char cmd）
{
  char data_u data_l;
	uint8_t data_t[4];
	data_u = （cmd&0xf0）;
	data_l = （（cmd<<4）&0xf0）;
	data_t[0] = data_u|0x0C;  //en=1 rs=0
	data_t[1] = data_u|0x08;  //en=0 rs=0
	data_t[2] = data_l|0x0C;  //en=1 rs=0
	data_t[3] = data_l|0x08;  //en=0 rs=0
	HAL_I2C_Master_Transmit （&hi2c1 SLAVE_ADDRESS_LCD（uint8_t *） data_t 4 100）;
}

void lcd_send_data （char data）
{
	char data_u data_l;
	uint8_t data_t[4];
	data_u = （data&0xf0）;
	data_l = （（data<<4）&0xf0）;
	data_t[0] = data_u|0x0D;  //en=1 rs=0
	data_t[1] = data_u|0x09;  //en=0 rs=0
	data_t[2] = data_l|0x0D;  //en=1 rs=0
	data_t[3] = data_l|0x09;  //en=0 rs=0
	HAL_I2C_Master_Transmit （&hi2c1 SLAVE_ADDRESS_LCD（uint8_t *） data_t 4 100）;
}

void lcd_init （void）
{
uint8_t i=0;
HAL_Delay（100）;
for（i=0;i<3;i++）//sending 3 times: select 4-bit mode
{
lcd_send_cmd（0x03）;
HAL_Delay（45）;
}
lcd_send_cmd （0x02）;
HAL_Delay（100）;
lcd_send_cmd （0x28）;
HAL_Delay（1）;
lcd_send_cmd （0x0c）;
HAL_Delay（1）;
lcd_send_cmd （0x80）;
HAL_Delay（1）;
}

void lcd_send_string （char *str）
{
	while （*str） lcd_send_data （*str++）;
}

/************************ chen ziang *****END OF FILE****/

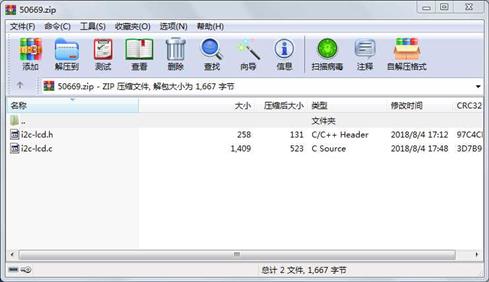

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件         258  2018-08-04 17:12  i2c-lcd.h
     文件        1409  2018-08-04 17:48  i2c-lcd.c
