使用Matlab解析HEX386格式数据.zip

使用Matlab解析HEX386格式数据.zip

%function d=HEX386_TO_DEC（）
%使用MDK输出内存数据后，通过本脚本读入并绘图
%假设内存中有数组 short Data[2500]可以通过以下命令导出HEX文件
%输出命令 save e:\d2500.hex Data&Data[2499]
%应用时需要修改导出的数据宽度和文件路径
clear;
file_path=[];
hex_file_name=[];
pow_2_8=2^8;
pow_2_16=2^16;
pow_2_32=2^32;
% 定义读取文件的数据宽度
% 1：BYTE  8bit
% 2：short 16bit
% 4：long 32bit
% Float_Type_Flag=1 表示读取的是浮点数据（只能为单精度）
% 若读取浮点数标志有效，则数据位宽度强制为4，下方的配置无效
% Sign_Flag=1 表示导入的数据为有符号数
% Float_Type_Flag有效时 Data_Width无作用，Sign_Flag无作用
%%%%%%%%%%%%%% 需要改动的地方 %%%%%%%%%%%%%%
Data_Width=4;
Float_Type_Flag=1;
Sign_Flag =1;
%file_path=‘e:\d2500.hex‘;
[hex_file_name hex_path_name]=uigetfile（{‘*.hex;*.bin;*.txt‘}‘选择HEX文件‘）;
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
% 如果选择了文件则合成完整路径
if hex_file_name
    file_path=[hex_path_name hex_file_name];
end
%配置浮点数数据宽度强制为4（单精度）
if Float_Type_Flag
    Data_Width=4;
end
Read_Data=importdata（file_path‘ ‘）;
char_data=char（Read_Data）;
[rowcolumn]=size（char_data）;
d=zeros（1（column-11）/（Data_Width*2）*（row-4））;
counter=0;
error_flag=0;

for i=2:row
    if strcmp（char_data（i8:9） ‘01‘）
       break;
    end
    len = hex2dec（char_data（i2:3））;
    switch Data_Width
        case 1
            for i2=1:len
                val=（hex2dec（char_data（i（9+（i2-1）*2）:（9+i2*2））））;
                if and（Sign_Flagbitshift（val-7））
                  val =val-pow_2_8;
                end
                    counter=counter+1;
                    d（1counter）=val;
            end
        case 2
            len=len/2;
            for i2=1:len
                val=（hex2dec（char_data（i[（12+（i2-1）*4）:（9+i2*4） ...
                    （10+（i2-1）*4）:（7+i2*4）]）））;
                if and（Sign_Flagbitshift（val-15））
                    val =val-pow_2_16;
                end
                counter=counter+1;
                d（1counter）=val;
            end
        case 4
            len=len/4;
            for i2=1:len
                Long_Data_str=char_data（i[（10+i2*8-2）:（10+i2*8-1） （10+i2*8-4）...
                    :（10+i2*8-3） （10+i2*8-6）:（10+i2*8-5） （10+i2*8-8）:（10+i2*8-7）] ）;
                val=（hex2dec（Long_Data_str））;
                if Float_Type_Flag
                    sign= bitshift（val-31）;
                    m   = bitshift（val-23）-127-bitshift（sign8）;
                    last= （bitand（val2^23-1）+2^23）;
                    val =（2^m）*（（-1）^sign）*last/（2^23）;
                elseif and（Sign_Flagbitshift（val-31））
                    val =val-pow_2_32;
                end
               counter=counter+1;
                d（1counter）=val;
            end
        otherwise
            error_flag=1;
    end
end
if error_flag
    disp（‘数据位宽错误！‘）;
else
    save（‘d.mat‘‘d‘）;
    plot（d‘b.‘）grid on
end

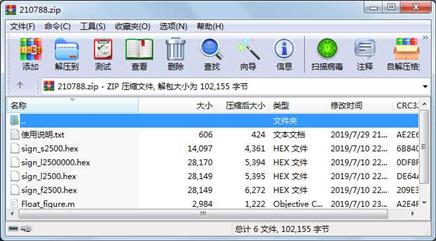

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件       28149  2019-07-10 22:29  sign_f2500.hex
     文件       28149  2019-07-10 22:29  sign_l2500.hex
     文件       28170  2019-07-10 22:29  sign_l2500000.hex
     文件       14097  2019-07-10 22:28  sign_s2500.hex
     文件         606  2019-07-29 21:52  使用说明.txt
     文件        2984  2019-07-10 23:20  Float_figure.m
