Costas提取载波

1.在MATLAB中编写程序实现用Costas提取载波 2.在simulink中实现用Costas提取载波

%利用MATLAB实现科斯塔斯环同步法
%假设实际发送信号的载波频率是3.563MHz，本地初始频率为3.5628MHz
%利用科斯塔斯环法实现载波同步，使最后获得的载波频率趋近于实际发送信号的载波频率。
fs=12e6;                    %采样频率
ts=1/fs;
num=2.56e6;                 %数据长度
SNR=-15;
real_fc=3563000;            %实信号频率
data=sin（2*pi*real_fc*（0:num-1）*ts+pi/4）+sqrt（10^（SNR/10））*randn（1num）;   %输入信号
fc=3562800;                 %本地频率

n=fs/1000;                  %积累时间为1ms
nn=[0:n-1];
nf=floor（length（data）/n）;   %将输入数据分成1ms的多个数据块
wfc=2*pi*fc;                %本地信号频率
phi_prv=0;
temp=0;
fram=0;
carrier_phase=0;
phase=0;

%环路滤波器的参数
c1=153;%153.7130;
c2=16;%6.1498;

for frame=1:nf
    %产生本地的sin和cos函数
    expcol=exp（j*（wfc*ts*nn+phase））;
    sine=imag（expcol）;
    cosine=real（expcol）;

    x=data（（1:n）+（（frame-1）*n））;
    %将数据转换到基带
    x_sine=x.*sine;
    x_cosine=x.*cosine;

    Q=sum（x_sine）;                        %经过滤波器
    I=sum（x_cosine）;
    phase_discri（frame）=atan（Q/I）;        %得到锁相环的输入

    %锁相环
    dfrq=c1*phase_discri（frame）+temp;     %经过环路滤波器
    temp=temp+c2*phase_discri（frame）;
    wfc=wfc-dfrq*2*pi;                    %改变本地频率
    dfrq_frame（frame）=wfc;
    phase=wfc*ts*n+phase;                 %得到不同块的相位
    phase_frame（frame）=phase;
end
plot（dfrq_frame/（2*pi））;
hold on
plot（[1:length（dfrq_frame）]real_fc‘r‘）;
legend（‘锁相环跟踪‘‘实际的载波频率‘）;
grid

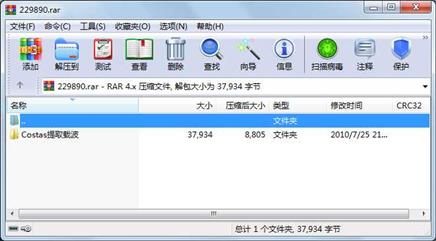

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       1583  2010-05-17 10:09  Costas提取载波\Costas.m

     文件      36351  2010-05-17 22:35  Costas提取载波\costas.mdl

     目录          0  2010-07-25 21:48  Costas提取载波

----------- ---------  ---------- -----  ----

                37934                    3
