GVFSnake（matlab）边缘检测和图像分割

利用GVFSnake算法实现灰度图像的边缘检测和图像分割

% EXAMPLE     GVF snake examples on two simulated object boundaries.
%
% NOTE:
%
% traditional snake and distance snake differed from GVF snake only
%   by using different external force field. In order to produce the
%   corresponding external force field use the following （all
%   assuming edge map f is in memory）.
%
% traditional snake:
%   f0 = gaussianBlur（f1）;
%   [pxpy] = gradient（f0）;
%
% distance snake:
%   D = dt（f>0.5）;  % distance transform （dt） require binary edge map
%   [pxpy] = gradient（-D）;
%
% [pxpy] is the external force field in both cases
%
% balloon model using a different matlab function “snakedeform2“
% instead of “snakedeform“. The external force could be any force
% field generated above.
%
% an example of using it is as follows
%       [xy] = snakedeform2（xy alpha beta gamma kappa kappap pxpy2）;
% do a “help snakedeform2“ for more details


%   Chenyang Xu and Jerry Prince 6/17/97
%   Copyright （c） 1996-97 by Chenyang Xu and Jerry Prince

   cd ..;   s = cd;   s = [s ‘/snake‘]; path（s path）; cd examples;

   help gvf_ex;

   % ==== Example 1: U-shape object ====

   % Read in the 64x64 U-shape image
     [Imap] = rawread（‘../images/U64.pgm‘）;

   % Compute its edge map
     disp（‘ Compute edge map ...‘）;
     f = 1 - I/255;

   % Compute the GVF of the edge map f
     disp（‘ Compute GVF ...‘）;
     [uv] = GVF（f 0.2 80）;
     disp（‘ Nomalizing the GVF external force ...‘）;
     mag = sqrt（u.*u+v.*v）;
     px = u./（mag+1e-10）; py = v./（mag+1e-10）;

  % display the results
     figure（1）;
     subplot（221）; imdisp（I）; title（‘test image‘）;
     subplot（222）; imdisp（f）; title（‘edge map‘）;

     % display the gradient of the edge map
     [fxfy] = gradient（f）;
     subplot（223）; quiver（fxfy）;
     axis off; axis equal; axis ‘ij‘;     % fix the axis
     title（‘edge map gradient‘）;

     % display the GVF
     subplot（224）; quiver（pxpy）;
     axis off; axis equal; axis ‘ij‘;     % fix the axis
     title（‘normalized GVF field‘）;

   % snake deformation
     disp（‘ Press any key to start GVF snake deformation‘）;
     pause;
     subplot（221）;
     image（（（1-f）+1）*40）;
     axis（‘square‘ ‘off‘）;
     colormap（gray（64））;
     t = 0:0.05:6.28;
     x = 32 + 30*cos（t）;
     y = 32 + 30*sin（t）;
     [xy] = snakeinterp（xy31）; % this is for student version
     % for professional version use
     %   [xy] = snakeinterp（xy20.5）;

     snakedisp（xy‘r‘）
     pause（1）;

     for i=1:25
       [xy] = snakedeform（xy0.05010.6pxpy5）;
       [xy] = snakeinterp（xy31）; % this is for student version
       % for professional version use
       %   [xy] = snakeinterp（xy20.5）;
       snakedisp（xy‘r‘）
       title（[‘Deformation in progress  iter = ‘ num2str（i*5）]）
       pause（0.5）;
   end

     disp（‘ Press any key to display the final result‘）;
     pause;
     cla;

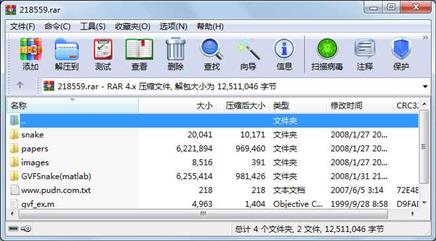

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       4963  1999-09-28 08:58  gvf_ex.m

    ..AD...         0  2008-01-27 20:42  images

     文件       4109  1999-09-28 08:58  images\room.pgm

     文件       4109  1999-09-28 08:58  images\U64.pgm

     文件        298  1999-09-28 08:58  images\WS_FTP.LOG

    ..AD...         0  2008-01-27 20:42  papers

     文件    2073541  1999-09-28 08:58  papers\cvpr97.ps

     文件    4148055  1999-09-28 08:58  papers\tip.ps

     文件        298  1999-09-28 08:58  papers\WS_FTP.LOG

    ..AD...         0  2008-01-27 20:41  snake

     文件        916  1999-12-13 13:41  snake\BoundMirrorEnsure.m

     文件        699  1999-09-28 08:58  snake\BoundMirrorExpand.m

     文件        488  1999-09-28 08:58  snake\BoundMirrorShrink.m

     文件       1096  1999-09-28 08:58  snake\Contents.m

     文件        608  1999-09-28 08:58  snake\dt.m

     文件        500  1999-09-28 08:58  snake\gaussianBlur.m

     文件        255  1999-09-28 08:58  snake\gaussianMask.m

     文件       1637  1999-09-28 08:58  snake\GVF.m

     文件        252  1999-09-28 08:58  snake\imdisp.m

     文件       3256  1999-09-28 08:58  snake\rawread.m

     文件       1526  1999-09-28 08:58  snake\rawwrite.m

     文件       1501  1999-09-28 08:58  snake\snakedeform.m

     文件       1856  1999-09-28 08:58  snake\snakedeform2.m

     文件        551  1999-09-28 08:58  snake\snakedisp.m

     文件        190  1999-09-28 08:58  snake\snakeindex.m

     文件        894  1999-09-28 08:58  snake\snakeinit.m

     文件       1593  1999-09-28 08:58  snake\snakeinterp.m

     文件       1310  1999-09-28 08:58  snake\snakeinterp1.m

     文件        913  1999-09-28 08:58  snake\xconv2.m

     目录          0  2008-01-31 21:25  GVFSnake（matlab）

............此处省略34个文件信息
