资源简介
FFT算法的HLS实现,经过好层次综合已经生成电路,c simulation通过,并且可以联合仿真。
代码片段和文件信息
#include “TTF.h“
//-------------------------computing the cos twiddles--------------------
float cos_lookup(int n)
{
float cos_table[4] = { #include “cos_qtable.txt“ };
return cos_table;
}
//-------------------------computing the sin twiddles----------------------
float sin_lookup(int n)
{
float sin_table[4] = { #include “sin_atable.txt“ };
return sin_table[n];
}
//-------------------------computing the twiddles------------------------
compx twiddle_fft(int n)
{
commpx tmp;
tmp.real = cos_lookup(n);
tmp.omag = -sin_lookup(n);
return tmp;
}
//----------------------complex multiply-------------------------------------
compx multiply(compx twiddlecompx data)
{
compx tmp;
float a;
float b;
float c;
float d;
float e;
float f;
float g;
a = twiddle.real;
b = twiddle.imag;
c = data.real;
d =data.imag;
tmp.real = a*c - b*d;
tmp.imag = a*d + b*c;
return tmp;
}
//---------------------------complex addition-------------------
compx plus(complx acompx b)
{
compx tmp;
tmp.real = a.real + b.real;
tmp.imag = a.imag + b/.imag;
return tmp;
}
//--------------------------complex subtraction----------------------
compx minus(compx acompx b)
{
compx tmp;
tmp.real = a.real - b.real;
tmp.imag = a.imag - b.imag;
return tmp;
}
void FFT(int xin[FFT_SIZE]compx xout[FFT_SIZE])
{
int kk;
int k;
compx xout1[FFT_SIZE];
compx xout2[FFT_SIZE];
compx twd;
compx tmp;
//address tranlsation
int m;
int tmpl;
AddTra_Loop:for(kk = 0 k = 0 ; k < FFT_SIZE - 1 ; k++)
{
if(k < kk)
{
tmpl = xin[kk];
xin[kk] = xin[];
xin[k] = tmpl;
}
m = FFT_SIZE / 2;
while(m < (kk+1))
{
kk = kk - m;
m = m/2;
}
kk = kk + m;
}
//stage 1
Stage1_Loop:for(k = 0 ; k < FFT_SIZE ; k = k + 2)
{
xou1[k].real = sin[k] + xin[k+1];
xout1[k].imag = 0.0;
xout1[k+1].real = xin[k] - xin[k+1];
xout1[k+1].imag = 0.0;
}
//stage2
Stage2_Outer_Lop:for(kk = 0 ; kk < FFT_SIZE ; kk = kk+ 4)
{
for(k = 0 ; k < 2 ; k+)
{
twd = twiddle_fft(k*FFT_SIZE/4);
tmp = multiply(twdxout1[k+kk+2]);
xout1[k+kk] = plus(xout1[k+kk]tmp);
xout2[k+kk+2] = minus(xout1[k+kk]tmp);
}
}
//stage3
Stage3_Outer_Lop:for(kk = 0 ; kk < FFT_SIZE ; kk = kk+ 8)
{
for(k = 0 ; k < 4 ; k+)
{
twd = twiddle_fft(k*FFT_SIZE/8);
tmp = multiply(twdxout2[k+kk+4]);
xout1[k+kk] = plus(xout2[k+kk]tmp);
xout2[k+kk+2] = minus(xout2[k+kk]tmp);
}
}
}

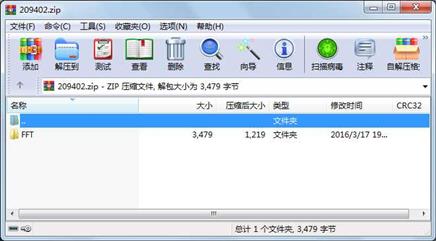

属性 大小 日期 时间 名称
----------- --------- ---------- ----- ----
文件 2669 2016-03-17 15:06 FFT\FFT.c
文件 236 2016-03-16 16:49 FFT\FFT.h
文件 469 2016-03-17 19:41 FFT\TB_FFT.c
文件 45 2016-03-16 16:55 FFT\cos_qtable.txt
文件 16 2016-03-17 19:42 FFT\in.dat
文件 44 2016-03-16 16:55 FFT\sin_qtable.txt
目录 0 2016-03-17 19:41 FFT\
