MPU6050三轴陀螺仪串口读取数据并显示源码51单片机，STM32单片机

本资源为分别应用51单片机和STM32单片机通过串口读取MPU6050三轴陀螺仪的实时数据，然后通过串口助手输出和LCD显示。资源提供源码和中文注释，适用于代码移植和MPU6050等类似芯片的开发，此外还提供相关芯片的参考资料。希望本资源对您有用！

//****************************************
// GY-52 MPU6050 IIC测试程序
// 使用单片机STC89C51
// 晶振：11.0592M
// 显示：LCD1602
// 功能: 显示加速度计和陀螺仪的10位原始数据
//****************************************

#include
#include     //Keil library
#include    //Keil library
#include
typedef unsigned char  uchar;
typedef unsigned short ushort;
typedef unsigned int   uint;
//****************************************
// 定义51单片机端口
//****************************************
#define DataPort P0		//LCD1602数据端口
sbit    SCL=P1^0;			//IIC时钟引脚定义
sbit    SDA=P1^1;			//IIC数据引脚定义
sbit    LCM_RS=P3^3;		//LCD1602命令端口
sbit    LCM_RW=P3^4;		//LCD1602命令端口
sbit    LCM_EN=P3^5;		//LCD1602命令端口
//****************************************
// 定义MPU6050内部地址
//****************************************
#define	SMPLRT_DIV		0x19	//陀螺仪采样率，典型值：0x07（125Hz）
#define	CONFIG			0x1A	//低通滤波频率，典型值：0x06（5Hz）
#define	GYRO_CONFIG		0x1B	//陀螺仪自检及测量范围，典型值：0x18（不自检，2000deg/s）
#define	ACCEL_CONFIG	0x1C	//加速计自检、测量范围及高通滤波频率，典型值：0x01（不自检，2G，5Hz）
#define	ACCEL_XOUT_H	0x3B
#define	ACCEL_XOUT_L	0x3C
#define	ACCEL_YOUT_H	0x3D
#define	ACCEL_YOUT_L	0x3E
#define	ACCEL_ZOUT_H	0x3F
#define	ACCEL_ZOUT_L	0x40
#define	TEMP_OUT_H		0x41
#define	TEMP_OUT_L		0x42
#define	GYRO_XOUT_H		0x43
#define	GYRO_XOUT_L		0x44
#define	GYRO_YOUT_H		0x45
#define	GYRO_YOUT_L		0x46
#define	GYRO_ZOUT_H		0x47
#define	GYRO_ZOUT_L		0x48
#define	PWR_MGMT_1		0x6B	//电源管理，典型值：0x00（正常启用）
#define	WHO_AM_I			0x75	//IIC地址寄存器（默认数值0x68，只读）
#define	SlaveAddress	0xD0	//IIC写入时的地址字节数据，+1为读取
//****************************************
//定义类型及变量
//****************************************
uchar dis[4];							//显示数字（-511至512）的字符数组
int	dis_data;						//变量
//int	TemperatureTemp_hTemp_l;	//温度及高低位数据
//****************************************
//函数声明
//****************************************
void  delay（unsigned int k）;										//延时
//LCD相关函数
void  InitLcd（）;														//初始化lcd1602
void  lcd_printf（uchar *sint temp_data）;
void  WriteDataLCM（uchar dataW）;									//LCD数据
void  WriteCommandLCM（uchar CMDuchar Attribc）;				//LCD指令
void  DisplayOneChar（uchar Xuchar Yuchar DData）;			//显示一个字符
void  DisplayListChar（uchar Xuchar Yuchar *DDataL）;	//显示字符串
//MPU6050操作函数
void  InitMPU6050（）;													//初始化MPU6050
void  Delay5us（）;
void  I2C_Start（）;
void  I2C_Stop（）;
void  I2C_SendACK（bit ack）;
bit   I2C_RecvACK（）;
void  I2C_SendByte（uchar dat）;
uchar I2C_RecvByte（）;
void  I2C_ReadPage（）;
void  I2C_WritePage（）;
void  display_ACCEL_x（）;
void  display_ACCEL_y（）;
void  display_ACCEL_z（）;
uchar Single_ReadI2C（uchar REG_Address）;						//读取I2C数据
void  Single_WriteI2C（uchar REG_Addressuchar REG_data）;	//向I2C写入数据
//****************************************
//整数转字符串
//****************************************
void lcd_printf（uchar *sint temp_data）
{
	if（temp_data<0）
	{
		temp_data=-temp_data;
		*s=‘-‘;
	}
	else *s=‘ ‘;
	*++s =temp_data/100+0x30;
	temp

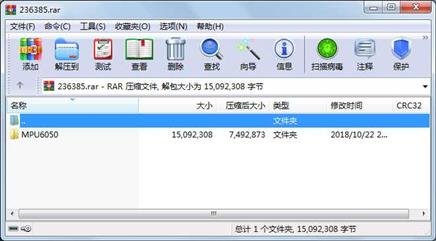

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件     540629  2011-12-06 15:05  MPU6050\数据手册及参考文档\AN-MPU-30x0EVB-00_v2-0.pdf

     文件     867580  2011-12-06 15:05  MPU6050\数据手册及参考文档\eb_armat91_xxaxx_b%20rev%201.2.pdf

     文件     186803  2012-03-28 11:55  MPU6050\数据手册及参考文档\MPU6050-V1-SCH.jpg

     文件      58985  2012-03-28 11:54  MPU6050\数据手册及参考文档\MPU6050-V1.jpg

     文件    1373808  2011-12-06 15:04  MPU6050\数据手册及参考文档\PS-MPU-3000A.pdf

     文件    2381687  2012-02-23 09:05  MPU6050\数据手册及参考文档\PS-MPU-6000A.pdf

     文件     595859  2011-12-06 15:04  MPU6050\数据手册及参考文档\RM-MPU-3000A.pdf

     文件     846910  2012-02-24 10:40  MPU6050\数据手册及参考文档\RM-MPU-6000A.pdf

     文件      11477  2018-10-22 20:17  MPU6050\测试程序\51-CODE\51-lcd-mpu6050.c

     文件      10027  2018-10-22 20:18  MPU6050\测试程序\51-CODE\51-串口-mpu6050.c

     文件       3546  2011-10-11 17:17  MPU6050\测试程序\STM32-CODE\串口\core_cm3.crf

     文件         92  2011-10-11 17:17  MPU6050\测试程序\STM32-CODE\串口\core_cm3.d

     文件       9932  2011-10-11 17:17  MPU6050\测试程序\STM32-CODE\串口\core_cm3.o

     文件         19  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\ExtDll.iex

     文件     151972  2011-09-06 09:10  MPU6050\测试程序\STM32-CODE\串口\iic_driver.crf

     文件       1849  2011-09-06 09:10  MPU6050\测试程序\STM32-CODE\串口\iic_driver.d

     文件     177832  2011-09-06 09:10  MPU6050\测试程序\STM32-CODE\串口\iic_driver.o

     文件        497  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Jlink Regs CM3.txt

     文件      80407  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\JlinkLog.txt

     文件        285  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\JlinkSettings.ini

     文件      17206  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\core_cm3.c

     文件      46533  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\core_cm3.h

     文件      15600  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\startup\arm\startup_stm32f10x_cl.s

     文件      15872  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\startup\arm\startup_stm32f10x_hd.s

     文件      12164  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\startup\arm\startup_stm32f10x_ld.s

     文件      12564  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\startup\arm\startup_stm32f10x_md.s

     文件      12917  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\startup\gcc\startup_stm32f10x_cl.s

     文件      13560  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\startup\gcc\startup_stm32f10x_hd.s

     文件       9830  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\startup\gcc\startup_stm32f10x_ld.s

     文件      10340  2011-08-19 09:07  MPU6050\测试程序\STM32-CODE\串口\Libraries\CMSIS\Core\CM3\startup\gcc\startup_stm32f10x_md.s

............此处省略130个文件信息
