wave VCD Viewer波形查看工具（GTKwave）独立运行绿色版本

先前找了2个wave VCD Viewer波形查看工具，不管是安装版的还是所谓绿色版本的，都不能正常使用——不是软件过期就是运行错误！后来自己找了一个很方便的绿色版，为了方便有同样需要的同学，现在上传分享给大家！ wave VCD Viewer波形查看工具(GTKwave),独立运行，纯绿色版本，不需安装，直接解压运行gtkwave.exe文件即可！ 例如： 解压缩到C盘，直接运行"C:\gtkw\bin\gtkwave.exe"; 或者解压缩到D盘，则运行"D:\gtkw\bin\gtkwave.exe"，在cmd命令行模式或者在窗口模式下用鼠标双击都可以！ 简单使用说明： 1. 按照上面的方法，解压缩并运行gtkwave以后，可以将一个VCD波形文件用鼠标拖到gtkwave运行窗口中，以打开VCD波形文件。 2. 这时候波形窗口还是空白一片，什么图形都没有！？——不要吃惊，这是正常的！是为了能够筛选使用者关心的信号波形而进行的设计；要不然如果VCD文件里面的信号很多的话，一上来一大堆的信号波形图像，就会显得很乱。下面可以参照我的方法步骤来操作，我的例子是查看一个SystemC产生的VCD(Value Change Dump)波形文件。按照前面说过的，将这个VCD波形文件用鼠标拖到打开的gtkwave运行窗口中以后，点击左上边的子窗口“SST”中的“SystemC”, 则会在左下边的子窗口中出现对应"Type"和"Signals"的列表。 3. 将"Signals"下面的信号名称用鼠标拖到中间的子窗口"Signals"中，就会在右边的子窗口"Waves"中显示对应的波形文件了！ 4. 键盘按“Alt+F”或者点击上方的zoom图标（或者不怕麻烦的话，还可以依次点击“Time”-“Zoom”-“Zoom Full”）就可以显示完整时间段的波形，当然你也可以进行放大或者缩小显示等等操作。 如果使用中还有问题，可以问我。谢谢！ HY

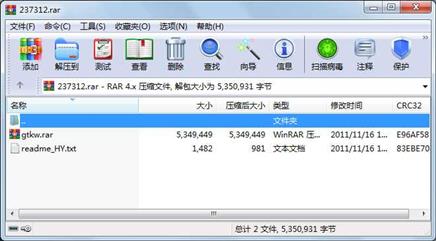

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件    5349449  2011-11-16 12:05  gtkw.rar

     文件       1482  2011-11-16 12:09  readme_HY.txt

----------- ---------  ---------- -----  ----

              5350931                    2
