TQ2440裸机中断（外部中断）

用ADS编译测试通过，外部中断按键测试程序，可以通过uboot下载至NAND里运行，直接下载到SDRAM无法运行(因为没有开启MMU)。 http://blog.csdn.net/forsakening/article/details/8998027 这里是我对S3C2440代码及中断的分析。

#include “2440addr.h“

/* 延时 */
void Delay1s（void）
{
	int i=0;
	for （;i<1000000;i++）;
}

/* LED部分 */
#define Led1_On（）      {rGPBDAT &= （~（1 << 5））;}
#define Led1_Off（）     {rGPBDAT |= （1 << 5）;}
#define Led2_On（）      {rGPBDAT &= （~（1 << 6））;}
#define Led2_Off（）     {rGPBDAT |= （1 << 6）;}
#define Led3_On（）      {rGPBDAT &= （~（1 << 7））;}
#define Led3_Off（）     {rGPBDAT |= （1 << 7）;}
#define Led4_On（）      {rGPBDAT &= （~（1 << 8））;}
#define Led4_Off（）     {rGPBDAT |= （1 << 8）;}

void Led_Init（void）
{
	rGPBCON &= ~（（3 << 10） | （3 << 12） | （3 << 14） |（3 << 16））;
	rGPBCON |= （（1<<10） | （1<<12） | （1<<14） | （1<<16）） ;
	rGPBUP  &=  ~（（1 << 5） | （1 << 6） | （1 << 7） || （1 << 8） ） ;
	rGPBDAT |= （1 << 5） | （1 << 6） | （1 << 7） | （1 << 8） ;
}

/* 外部中断:按键中断，控制LED灯的亮灭 */
/*
 * 1.设置IO口为外中断模式
 */
#define KEY1 （2 << 2）
#define KEY2 （2 << 8）
#define KEY3 （2 << 4）
#define KEY4 （2 << 0）

void Key_Init（void）
{
	rGPFCON &= ~（（3 << 0） | （3 << 2） | （3 << 4） | （3 << 8）） ;
	/* GPFCON: 00:input 01:output 10:EINT */
	rGPFCON |= KEY1 | KEY2 | KEY3 | KEY4 ;
	rGPFDAT |= （1 << 0） | （1 << 1） | （1 << 2 ） | （1 << 4） ;//将键盘对应的四个引脚置为高电平，完成初始化工作
}


/*
 * 2.使能中断：打开INTMSK中断屏蔽
 *   INTMSK有单独位来屏蔽外部中断0-3。对于4-7用EINTMASK来区分
 */
void Irq_Init（void）
{
	rINTMSK   &= ~（（1 << 0） | （1 << 1） | （1 << 2） | （1 << 4）） ;//使能外部中断0，1 ，2 4
	rEINTMASK &= （~（1 << 4）） ;//使能外部中断4
}

/*
 * SRCPND和INTPND的每一个位代表一个中断源，当有中断产生时，对应的位置会自动置1
 * 清除此中断需要往对应位置写1
 * 对于外部中断4-7，由于是由子中断控制，还需要向EINTPEND中对应位置写1
 * 对于启动代码中所说的INTOFFSET寄存器，其用来标识INTPND的哪种类型中断发生了，
 * 当SRCPND和INTPND对应的中断标志位清除后，INTOFFSET对应位会被自动清零
 */
void __irq Eint0_Isr（void）
{
	Led1_On（）;Delay1s（） ;Led1_Off（） ;

	rSRCPND |= 1 << 0 ;//清除这一位的话，会自动清除INTOFFSET这一位的；
	rINTPND |= 1 << 0 ;
}

void __irq Eint1_Isr（void）
{
	Led2_On（）;Delay1s（） ;Led2_Off（） ;

	rSRCPND |= 1 << 1 ;//清除这一位的话，会自动清除INTOFFSET这一位的；
	rINTPND |= 1 << 1 ;
}

void __irq Eint2_Isr（void）
{
	Led3_On（）;Delay1s（） ;Led3_Off（） ;

	rSRCPND |= 1 << 2 ;//清除这一位的话，会自动清除INTOFFSET这一位的；
	rINTPND |= 1 << 2 ;
}

void __irq Eint4_7_Isr（void）
{

	if（rEINTPEND & （1 << 4） ） //EINTPEND记载着具体是哪个外部中断发生了
	{
		Led4_On（）;Delay1s（） ;Led4_Off（） ;

		rEINTPEND |= 1 << 4 ;
	}
	rSRCPND   |= 1 << 4 ;
	rINTPND   |= 1 << 4 ;
}

/*
 * 3.中断服务程序：a）中断向量表的安装
 *                 b）中断处理，记得清除中断
 */
/*
 * #define pISR_EINT0 （*（unsigned *）（_ISR_STARTADDRESS+0x20））
 * _ISR_STARTADDRESS是中断的入口地址
 * 在启动代码中提到，若发生中断，（以IRQ为例）动作是
 * 1）b HandlerIRQ 一级查找
 * 2）HandlerIRQ HANDLER HandleIRQ，执行HandleIRQ对应的程序
 * 3）根据INTOFFSET确定是哪个中断源，计算出偏移量，
 *   在HandleEINT0的基础上偏移，执行中断程序，二级查找
 * 4）HandleEINT0的地址和pISR_EINT0所在的地址实际上是一样的，代表的就是中断服务程序
 *   不过HandleEINT0是一个地址，pISR_EINT0代表地址里存放的数值（实际上是真正服务程序的地址Eint0_Isr）
 */
#define _ISR_STARTADDRESS 	0x33ffff00

void Isr_Init（void）
{
	pISR_EINT0 = （unsigned int）Eint0_Isr ;
	pISR_EINT1 = （unsigned int）Eint1_Isr ;
	pISR_EINT2 = （unsigned int）Eint2_Isr ;
	pISR_EINT4_7 = （unsigned int）Eint4_7_Isr ;/**/

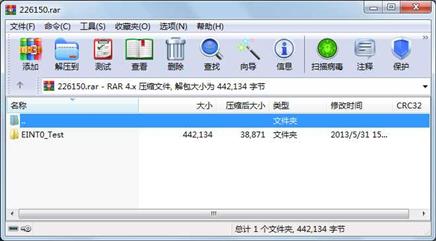

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件     197856  2013-05-31 15:29  EINT0_Test\EINT0_Test.mcp

     文件       3450  2013-05-31 15:29  EINT0_Test\EINT0_Test_Data\CWSettingsWindows.stg

     文件      18264  2013-05-31 15:26  EINT0_Test\EINT0_Test_Data\DebugRel\EINT0_Test.axf

     文件       3156  2013-05-31 15:26  EINT0_Test\EINT0_Test_Data\DebugRel\EINT0_Test.bin

     文件      54666  2013-05-31 15:29  EINT0_Test\EINT0_Test_Data\DebugRel\TargetDataWindows.tdt

     文件      53120  2013-05-31 15:29  EINT0_Test\EINT0_Test_Data\Release\TargetDataWindows.tdt

     文件      54494  2013-05-31 15:29  EINT0_Test\EINT0_Test_Data\Debug\TargetDataWindows.tdt

     文件      28550  2011-05-19 15:18  EINT0_Test\startcode\2440addr.h

     文件       3908  2011-05-19 15:18  EINT0_Test\startcode\2440addr.inc

     文件       7209  2013-05-30 23:58  EINT0_Test\startcode\2440init.s

     文件        516  2011-05-19 15:19  EINT0_Test\startcode\config.h

     文件        444  2011-08-10 14:15  EINT0_Test\startcode\def.h

     文件        548  2011-05-24 19:35  EINT0_Test\startcode\Memcfg.inc

     文件       7818  2011-11-10 21:02  EINT0_Test\startcode\nand.c

     文件       4204  2011-08-17 13:46  EINT0_Test\startcode\Nand.h

     文件        327  2011-05-24 22:23  EINT0_Test\startcode\Option.inc

     文件       3604  2013-05-31 15:25  EINT0_Test\main.c

     目录          0  2013-05-31 15:22  EINT0_Test\EINT0_Test_Data\DebugRel\objectCode

     目录          0  2013-05-31 15:09  EINT0_Test\EINT0_Test_Data\DebugRel

     目录          0  2013-05-31 15:09  EINT0_Test\EINT0_Test_Data\Release

     目录          0  2013-05-31 15:09  EINT0_Test\EINT0_Test_Data\Debug

     目录          0  2013-05-31 15:09  EINT0_Test\EINT0_Test_Data

     目录          0  2013-05-31 15:10  EINT0_Test\startcode

     目录          0  2013-05-31 15:09  EINT0_Test

----------- ---------  ---------- -----  ----

               442134                    24
