对射式光电传感器原理图及程序

对射式光电传感器原理图及程序，内附原理图和检测程序，灵敏度可以改变电阻，可用于检测是否有物体通过等

/********************************************************************
                           龙戈电子
实现功能:此版配套测试程序
使用芯片：AT89S52
晶振：11.0592MHZ
波特率：9600
编译环境：Keil
作者：LOGO
网站：www.auto-ctrl.com
【声明】此程序仅用于学习与参考，引用请注明版权和作者信息！
*********************************************************************/
/********************************************************************
说明：1、	当测量浓度大于设定浓度时，单片机IO口输出低电平
*********************************************************************/
#include  	       //库文件
#define uchar unsigned char//宏定义无符号字符型
#define uint unsigned int  //宏定义无符号整型

/********************************************************************
                            I/O定义
*********************************************************************/
sbit LED=P1^0;	 //定义单片机P1口的第1位 （即P1.0）为指示端
sbit DOUT=P2^0;	 //定义单片机P2口的第1位 （即P2.0）为传感器的输入端
/********************************************************************
                            延时函数
*********************************************************************/
void delay（）//延时程序
{
uchar mns;
for（m=20;m>0;m--）
for（n=20;n>0;n--）
for（s=248;s>0;s--）;
}
/********************************************************************
                            主函数
*********************************************************************/
void main（）
{
	while（1）   //无限循环
	{
	 LED=1;	   //熄灭P1.0口灯
	 if（DOUT==0）//当浓度高于设定值时 ，执行条件函数
	 {
    	delay（）;//延时抗干扰
		if（DOUT==0）//确定 浓度高于设定值时 ，执行条件函数
	    {
		 LED=0;	   //点亮P1.0口灯
		}
	 }
	}
}
/********************************************************************
                              结束
*********************************************************************/

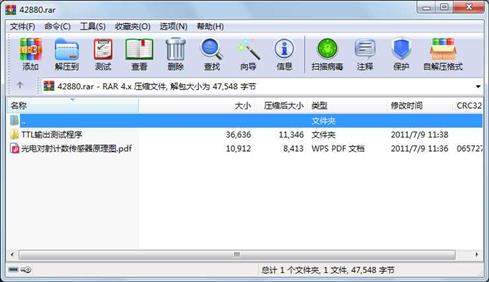

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       2072  2011-03-28 14:05  TTL输出测试程序\chengxu

     文件       1923  2011-04-25 21:53  TTL输出测试程序\chengxu.c

     文件        164  2011-03-28 14:05  TTL输出测试程序\chengxu.hex

     文件         62  2011-03-28 14:06  TTL输出测试程序\chengxu.lnp

     文件       3715  2011-03-28 14:05  TTL输出测试程序\chengxu.LST

     文件       4745  2011-03-28 14:05  TTL输出测试程序\chengxu.M51

     文件       1571  2011-03-28 14:05  TTL输出测试程序\chengxu.OBJ

     文件       1032  2011-03-28 14:05  TTL输出测试程序\chengxu.Opt

     文件        252  2011-03-28 14:06  TTL输出测试程序\chengxu.plg

     文件       2165  2011-03-28 14:05  TTL输出测试程序\chengxu.Uv2

     文件       1032  2011-03-28 14:06  TTL输出测试程序\chengxu_Opt.Bak

     文件          0  2011-03-28 14:06  TTL输出测试程序\chengxu_Uv2.Bak

     文件       6376  2011-03-28 14:05  TTL输出测试程序\STARTUP.A51

     文件      10777  2011-03-28 14:05  TTL输出测试程序\STARTUP.LST

     文件        750  2011-03-28 14:05  TTL输出测试程序\STARTUP.OBJ

     文件      10912  2011-07-09 11:36  光电对射计数传感器原理图.pdf

     目录          0  2011-07-09 11:38  TTL输出测试程序

----------- ---------  ---------- -----  ----

                47548                    17
