导引头模型仿真

针对典型导弹导引头模型 进行C++仿真；代码注释丰富 并带有导引头模型说明文档

/********************************************************************************
****                     名称：Seeker仿真模块                               *****
****                     编写：替补哥
****                     日期：2012年11月15日                               *****
****                 修改日期：                                             *****
*********************************************************************************/

#include
#include
#include
#include
#include “Seekers.h“

#define SKNS1 3     //微分方程数
#define SKNS  16    //所求变量数

extern double t_stepnow_time;                       //时间步长
extern	CSeekerModel *pSKModel;
extern int SKFlage1SKFlage2;

const double RAD = 57.3;
const double PI = 3.1415926;

ofstream SKFile（ “Seeker.txt“ ）;
ofstream MFile（ “motor.txt“ ）;
ofstream PIDFile（ “PID.txt“ ）;
ofstream SOFile（ “SecondOrder.txt“ ）;

CSeekerModel ::CSeekerModel（ ）
{
	//导引头
	SKXS  = new  double [SKNS];     //所求的变量
	SKdXS = new double [SKNS1];     //方程右端

	SKXS[0] = 0.0;		SKXS[3] = 0.0;
	SKXS[1] = 0.0;   	SKXS[4] = 0.0;
	SKXS[2] = 0.0;    	SKXS[5] = 0.0;
	SKXS[6] = 0.0;   	SKXS[10] = 0.0;
	SKXS[7] = 0.0;    	SKXS[11] = 0.0;
	SKXS[8] = 0.0;    	SKXS[12] = 0.0;
	SKXS[9] = 0.0;      SKXS[13] = 0.0;
	SKXS[14] = 0.0;     SKXS[15] = 0.0;
/**/
	//电机环节
	motorXS  = new  double [2];     //所求的变量
	motordXS = new double [2];     //方程右端

    motor_IN = 0.0;
	motorXS[0] = 0.0 ;  	motorXS[1] = 0.0 ;
	motordXS[0]  = 0.0 ;	motordXS[1] = 0.0 ;

	//PID环节
	PIDXS_TWO  = new  double [4];     //所求的变量
	PIDdXS_TWO = new double [1];     //方程右端

	PIDXS_TWO[0] = 0.0;	   	PIDdXS_TWO[0] = 0.0;
	PIDXS_TWO[1] = 0.0;
	PIDXS_TWO[2] = 0.0;
	PIDXS_TWO[3] = 0.0;

	PIDXS_ONE  = new  double [4];     //所求的变量
	PIDdXS_ONE = new double [1];     //方程右端

	PIDXS_ONE[0] = 0.0;	   	PIDdXS_ONE[0] = 0.0;
	PIDXS_ONE[1] = 0.0;
	PIDXS_ONE[2] = 0.0;
	PIDXS_ONE[3] = 0.0;

	//陀螺环节
	SOXS  = new  double [2];     //所求的变量
	SOdXS = new double [2];     //方程右端

    SO_IN = 0.0;
	SOXS[0] = 0.0 ;  	SOXS[1] = 0.0 ;
	SOdXS[0]  = 0.0 ;	SOdXS[1] = 0.0 ;

	cout<< “+ CSeekerModel“<}

CSeekerModel ::~CSeekerModel（）
{
	delete [SKNS]    SKXS;
	delete [SKNS1]   SKdXS;

	delete [2]    motorXS;
	delete [2]   motordXS;


	delete [4]    PIDXS_ONE;
	delete [1]   PIDdXS_ONE;
	delete [4]    PIDXS_TWO;
	delete [1]   PIDdXS_TWO;

	delete [2]    SOXS;
	delete [2]   SOdXS;

	cout<< “- CSeekerModel“<}
/***************设置导引头参数***************************/

void CSeekerModel :: setParaments（）
{
	    KP1 = 5;KI1 =0 ;KD1 = 0;
		KP2 = 8;KI2 = 10;KD2 = 0;
		motorTm = 0.28;motorTd = 0.002;
     	gyroWf = 140*PI;gyroKc = 0.1;gyroKcf = 0.7;
		LimitXF1 = 3.0;LimitXF2 = 26.0;LimitXF3 = 100.0;

		return;
}

/******************右端子函数************************/

void CSeekerModel :: SKdery（ double *SKdSX double *SKXS ）
{
	    SKdXS

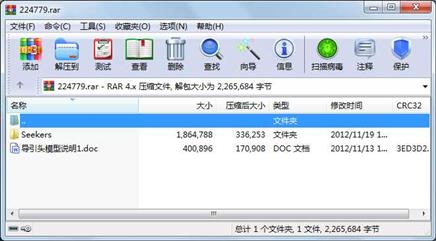

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件        522  2012-11-19 19:53  Seekers\Seekers.dsw

     文件      66560  2012-11-23 19:44  Seekers\Debug\vc60.idb

     文件      77824  2012-11-23 19:44  Seekers\Debug\vc60.pdb

     文件     582656  2012-11-23 19:44  Seekers\Debug\Seekers.pdb

     文件          0  2012-11-23 19:43  Seekers\Debug\Seekers.sbr

     文件          0  2012-11-23 19:44  Seekers\Debug\Simulation.sbr

     文件     245833  2012-11-23 19:44  Seekers\Debug\Seekers.exe

     文件     140288  2012-11-23 19:44  Seekers\Debug\Seekers.bsc

     文件     286112  2012-11-23 19:44  Seekers\Debug\Seekers.ilk

     文件      37601  2012-11-23 19:43  Seekers\Debug\Seekers.obj

     文件     293552  2012-11-23 19:44  Seekers\Debug\Seekers.pch

     文件       5593  2012-11-23 19:44  Seekers\Debug\Simulation.obj

     文件       1087  2012-11-23 19:44  Seekers\Seekers.plg

     文件      58368  2012-11-23 20:23  Seekers\Seekers.ncb

     文件       4423  2012-11-19 22:34  Seekers\Seekers.dsp

     文件       2155  2012-11-20 11:27  Seekers\Seekers.h

     文件      12935  2013-05-04 11:38  Seekers\Seekers.cpp

     文件        639  2012-11-23 20:23  Seekers\Simulation.cpp

     文件      48640  2012-11-23 20:23  Seekers\Seekers.opt

     目录          0  2012-11-19 19:53  Seekers\Debug

     目录          0  2012-11-19 19:53  Seekers

     文件     400896  2012-11-13 17:11  导引头模型说明1.doc

----------- ---------  ---------- -----  ----

              2265684                    22
