基于MATLAB GUI界面的MCU串口实时绘图

利用MATLAB中的GUI工具来制作串口通信上位机，然后利用单片机读取陀螺仪MPU6050的 数据传送到上位机，利用上位机将数据利用绘图实时显示出来，有一部分是参考网上其它教程，

function varargout = Gui_Datadisplay（varargin）
% GUI_DATADISPLAY MATLAB code for Gui_Datadisplay.fig
%      GUI_DATADISPLAY by itself creates a new GUI_DATADISPLAY or raises the existing
%      singleton*.
%
%      H = GUI_DATADISPLAY returns the handle to a new GUI_DATADISPLAY or the handle to
%      the existing singleton*.
%
%      GUI_DATADISPLAY（‘CALLBACK‘hobjecteventDatahandles...） calls the local
%      function named CALLBACK in GUI_DATADISPLAY.M with the given input arguments.
%
%      GUI_DATADISPLAY（‘Property‘‘Value‘...） creates a new GUI_DATADISPLAY or raises the
%      existing singleton*.  Starting from the left property value pairs are
%      applied to the GUI before Gui_Datadisplay_OpeningFcn gets called.  An
%      unrecognized property name or invalid value makes property application
%      stop.  All inputs are passed to Gui_Datadisplay_OpeningFcn via varargin.
%
%      *See GUI Options on GUIDE‘s Tools menu.  Choose “GUI allows only one
%      instance to run （singleton）“.
%
% See also: GUIDE GUIDATA GUIHANDLES

% Edit the above text to modify the response to help Gui_Datadisplay

% Last Modified by GUIDE v2.5 17-Jun-2015 14:11:40

% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct（‘gui_Name‘       mfilename ...
                   ‘gui_Singleton‘  gui_Singleton ...
                   ‘gui_OpeningFcn‘ @Gui_Datadisplay_OpeningFcn ...
                   ‘gui_OutputFcn‘  @Gui_Datadisplay_OutputFcn ...
                   ‘gui_LayoutFcn‘  []  ...
                   ‘gui_Callback‘   []）;
if nargin && ischar（varargin{1}）
    gui_State.gui_Callback = str2func（varargin{1}）;
end

if nargout
    [varargout{1:nargout}] = gui_mainfcn（gui_State varargin{:}）;
else
    gui_mainfcn（gui_State varargin{:}）;
end
% End initialization code - DO NOT EDIT


% --- Executes just before Gui_Datadisplay is made visible.
function Gui_Datadisplay_OpeningFcn（hobject eventdata handles varargin）
% This function has no output args see OutputFcn.
% hobject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data （see GUIDATA）
% varargin   command line arguments to Gui_Datadisplay （see VARARGIN）

global COM;
global rate;
COM=‘COM7‘
rate = 115200;
set（handles.ppCOM‘value‘ 7）;
set（handles.ppBaudRates‘value‘1）;
set（handles.pbCloseSerial‘Enable‘‘off‘）;

% Choose default command line output for Gui_Datadisplay
handles.output = hobject;

% Update handles structure
guidata（hobject handles）;

% UIWAIT makes Gui_Datadisplay wait for user response （see UIRESUME）
% uiwait（handles.figure1）;


% --- Outputs from this function are returned to the command line.
function varargout = Gui_Datadisplay_OutputFcn（hobject eventdata handles）
% varargout  cell array for returning output args （see VARARGOUT）;
% hobject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles

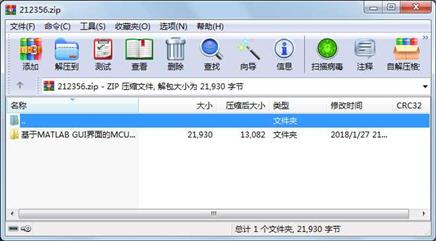

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2018-01-27 21:19  基于MATLAB GUI界面的MCU串口实时绘图\
     目录           0  2015-06-18 02:07  基于MATLAB GUI界面的MCU串口实时绘图\Gui_Datadisplay\
     文件       10565  2015-06-17 14:37  基于MATLAB GUI界面的MCU串口实时绘图\Gui_Datadisplay\Gui_Datadisplay.fig
     文件       11365  2015-06-17 14:37  基于MATLAB GUI界面的MCU串口实时绘图\Gui_Datadisplay\Gui_Datadisplay.m
     文件           0  2018-01-27 21:19  基于MATLAB GUI界面的MCU串口实时绘图\基于MATLAB GUI界面的MCU串口实时绘图.txt
