使用matlab进行编写的使用超限插值法生成网格的程序

使用超限差值法生成二维的网格，这个程序是在matlab软件下进行编写的。针对叶型生成叶栅通道的网格。具体叶型数据见附件。

function [mesh_xmesh_yntxn]=mesh（naca）
%%生成各个网格节点的xy坐标，其中mesh_x存储所有节点的x坐标；输入data的格式为naca叶型数据格式。
%%所画的网格针对的是二维叶栅通道，分为三个网格块，叶栅前，叶栅通道，叶栅后，叶栅间距为5，弦长10。
%%网格生成方法采用代数法，并在靠近叶片表面附近逐渐加密。

t=5;

%%绘制叶栅通道s吸力面，p压力面。叶珊距5.
nn=fix（length（naca（:1））/2）;%%确定有多少点
mm=length（naca（:1））;
for i=1:nn
    s（i1）=10*naca（1+nn-i1）;  %x坐标，整体模型都放大了10倍
    s（i2）=10*naca（1+nn-i2）;  %%y坐标
    p（i1）=10*naca（nn+i1）;    %%x坐标
    p（i2）=10*naca（nn+i2）+t;  %%y坐标
end




%%生成通道内网格
XM=32;
XD=0.12;
xn=length（s（:1））;  %%吸力面长度
for n=1:xn
    len=（p（n2）-s（n2））/100;
for m=1:100
    R0=2*（m-1）/（80-1）;
    R1=XM*R0+（1-XM）*（1-tan（XD*（1-R0））/tan（XD））;
    R2=（m-1）*len;
    y_1（mn）=R2+s（n2）;%%%n是网格点的横向位置
    x_1（mn）=（p（n1）-s（n1））/2*R1+s（n1）;%%%m是网格点的纵向位置
end
end


%%生成叶栅通道前缘进口流网格
nt=50;
dt=0.2;
yk=（max（naca（:2））-y_1（11））/0.8;      %%%斜率
ta=nt*dt;
af=0.01;
M=m;
for i=1:nt         %%%前缘进口的边界处理
    tx=dt*（i-1）;
    saf=abs（ta-af*tx^2+（2-af-ta）*tx/ta）;
    x_0（1i）=x_1（11）-（ta-saf）*sqrt（1+yk^2）;   %%x_1（11）就是前缘点的横坐标
    y_0（1i）=y_1（11）-yk*abs（x_0（1i）-x_1（11））;

    y_0（Mi）=y_0（1i）+t;     %%%上下边界的相差5
end

for n=1:nt           %%%%内部的网格生成
len=5/100;
for m=1:100
    R0=2*（m-1）/（80-1）;
    R1=XM*R0+（1-XM）*（1-tan（XD*（1-R0））/tan（XD））;
    R2=（m-1）*len;   %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    y_0（mn）=R2+s（12）-n*0.015;
    x_0（mn）=x_0（1n）;    %%%纵坐标不变，横坐标对每一层网格赋值
end
end

%%生成叶栅通道后缘出口流网格
yk=（max（naca（:2））-y_1（1xn））/0.6;
for i=1:nt
    tx=dt*（i-1）;
    saf=abs（ta-af*tx^2+（2-af-ta）*tx/ta）;
    x_2（1i）=x_1（1xn）+（ta-saf）*sqrt（1+yk^2）;
    y_2（1i）=y_1（1xn）-yk*abs（x_0（1i）-x_1（11））;
    y_2（Mi）=y_2（1i）+t;
end

for n=1:nt
len=5/100;
for m=1:100
    %R0=2*（m-1）/（80-1）;
    %R1=XM*R0+（1-XM）*（1-tan（XD*（1-R0））/tan（XD））;
    R1=（m-1）*len;   %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
    y_2（mn）=R1+s（882）-（0.03*n）;
    x_2（mn）=x_2（1n）;

end
end
%%将三块网格组合并绘图
for a=1:nt
      mesh_x（:a）=x_0（:1+nt-a）;
      mesh_y（:a）=y_0（:1+nt-a）;
end
for a=（nt+1）:（nt+xn-1）
      mesh_x（:a）=x_1（:a-nt+1）;
      mesh_y（:a）=y_1（:a-nt+1）;
end
for a=（nt+xn）:（2*nt+xn-2）
      mesh_x（:a）=x_2（:a-nt-xn+2）;
      mesh_y（:a）=y_2（:a-nt-xn+2）;
end
%%% plot %%%
for m=1:（length（mesh_x（:1）））
    plot（mesh_x（m:）mesh_y（m:））;
    axis（[-10 20 -5 10]）;
    hold on;
end
for n=1:（length（mesh_x（1:）））
    plot（mesh_x（:n）mesh_y（:n））;
    axis（[-10 20 -5 10]）;
    hold on;
end
plot（10*naca（:1）10*naca（:2））;
axis（[-10 20 -5 10]）;
hold off;

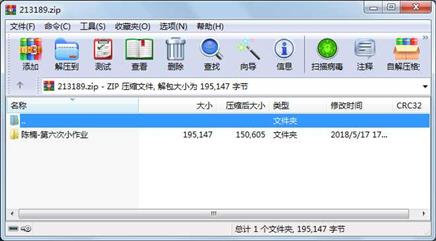

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件        2860  2018-05-17 12:28  陈楠-第六次小作业\mesh.m
     文件        3351  2014-08-25 00:58  陈楠-第六次小作业\naca65-1810.txt
     文件      188936  2018-05-17 11:55  陈楠-第六次小作业\使用超限差值法生成叶栅通道的网格.docx
     目录           0  2018-05-17 17:10  陈楠-第六次小作业\
