资源简介

包含一个桁架机构算例和平面应力算例,均较为基础,代码后大多有注释,可供初学者参考

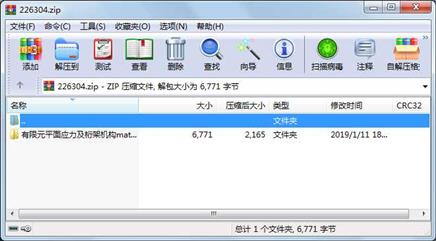

资源截图

代码片段和文件信息

%% 薄板算例(直接法——平面应力问题)
close all
clear all
clc

%% 基本参数定义
numele=4;
numnode=5;
elenode=3;
L=1;
t=1;%单元厚度
elenodecorre=[1 2 3;1 3 4;2 5 3;3 5 4];
E=206;%合金钢,单位Gpa
mu=0.25;%合金钢,0.24-0.28
q=20; %均布拉应力
%% 施加载荷前作图
%inicoornode=[0 0;1 0;1/2 1/2;0 1;1 1];
ininodevector=[0 0 1 0 1/2 1/2 0 1 1 1];
figure
axis off
axis equal
hold on
for inicoori=1:numnode
    plot(ininodevector(2*inicoori-1)ininodevector(2*inicoori)‘bo‘);
end
for inicoorj=1:numele
    hold on
    line([ininodevector(2*elenodecorre(inicoorj1)-1) ...
        ininodevector(2*elenodecorre(inicoorj2)-1)]...
        [ininodevector(elenodecorre(inicoorj1)*2) ...
        ininodevector(elenodecorre(inicoorj2)*2)]);
    hold on
    line([ininodevector(2*elenodecorre(inicoorj2)-1) ...
        ininodevector(2*elenodecorre(inicoorj3)-1)]...
        [ininodevector(elenodecorre(inicoorj2)*2) ...
        ininodevector(elenodecorre(inicoorj3)*2)]);
    hold on
    line([ininodevector(2*elenodecorre(inicoorj3)-1) ...
        ininodevector(2*elenodecorre(inicoorj1)-1)]...
        [ininodevector(elenodecorre(inicoorj3)*2) ...
        ininodevector(elenodecorre(inicoorj1)*2)]);
end
%hold on

%%
sysmatK=zeros(1010);
u=zeros(81);
delt=zeros(101);
f=zeros(101);


for elei=1:numele
    % initical coordinates of the nodes of each element
    x1=ininodevector(elenodecorre(elei1)*2-1);
    y1=ininodevector(elenodecorre(elei1)*2);
    x2=ininodevector(elenodecorre(elei2)*2-1);
    y2=ininodevector(elenodecorre(elei2)*2);
    x3=ininodevector(elenodecorre(elei3)*2-1);
    y3=ininodevector(elenodecorre(elei3)*2);
    % interpolation function (shape function)
    area=0.5*(x2*y3+x1*y2+x3*y1-x1*y3-x2*y1-x3*y2);

    % 对于每个节点进行计算
    %N1=0.5*(x2*y3-x3*y2+(y2-y3)*x+(x3-x2)*y)/area;
    %N2=0.5*(x3*y1-x1*y3+(y3-y1)*x+(x1-x3)*y)/area;
    %N3=0.5*(x1*y2-x2*y1+(y1-y2)*x+(x2-x1)*y)/area;
    b1=y2-y3;
    b2=y3-y1;
    b3=y1-y2;
    c1=x3-x2;
    c2=x1-x3;
    c3=x2-x1;
    B=[b1 0 b2 0 b3 0;0 c1 0 c2 0 c3;...
        ;c1 b1 c2 b2 c3 b3]/(2*area);%由形函数偏导而来的单元应变矩阵
    D=[1 mu 0;mu 1 0;0 0 (1-mu)/2]*E/(1-mu^2);%状态弹性矩阵
    K=t*B‘*D*B; %单元刚度矩阵
    A=area*B‘*t;%节点应力与单元边上应力之间的关系矩阵
    S=D*B;%单元应力矩阵(单元位移向量与应力向量的转化关系)
    inditemp=elenodecorre(elei:);
    indicator=[2*inditemp(1)-1  2*inditemp(1) 2*inditemp(2)-1 ...
        2*inditemp(2) 2*inditemp(3)-1  2*inditemp(3)];
    sysmatK(indicatorindicator)=K+sysmatK(indicatorindicator); %系统刚度矩阵组装

end

f(3)=q*L*t;
f(9)=q*L*t;
soluK=sysmatK([3 4 5 6 9 10][3 4 5 6 9 10]);
soluf=f([3 4 5 6 9 10]);
soludelt=inv(soluK)*soluf;
delt([3 4 5 6 9 10])=soludelt;
delt
%% 施加载荷后作图
finnodevector=ininodevector‘+delt

hold on
for fincoori=1:numnode
    plot(finnodevector(2*fincoori-1)finnodevector(2*fincoori)‘ro‘);
end
for fincoorj=1:numele
    hold on
    line([finnodevector(2*elenodecorre(fincoorj1)-1) ...
        finnodevector(2*elenodecorre(fincoorj2)-1)]...
