资源简介

是关于自适应滤波器的列子,matlab实现。可以运行。适合初学者

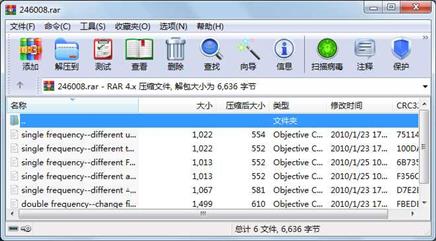

资源截图

代码片段和文件信息

%双频陷波器
%%% 改变第一级滤波器参考输入的幅值由1→2 %%%
clear all
clc

N=2000;                     %总采样长度
t=linspace(02N);
s=10*sin(4*pi*t);           %原始正弦信号
n1=3*sin(100*pi*t);         %50Hz干扰信号
n2=5*sin(50*pi*t);          %25Hz干扰信号
x=s+n2+n1;                  %引入正弦双频干扰的原始输入
x1=2*cos(100*pi*t);         %参考输入1
x2=2*sin(100*pi*t);         %参考输入2
w1=0.1;
w2=0.1;                     %权矢量初值
e1=zeros(1N);
y1=0;
u=0.01;
for i=1:N                   %LMS算法
    y1=w1*x1(i)+w2*x2(i);
    e1(i)=x(i)-y1;
    w1=w1+u*e1(i)*x1(i);
    w2=w2+u*e1(i)*x2(i);
end

x1=cos(50*pi*t);
x2=sin(50*pi*t);
w1=0.1;
w2=0.1;
e2=zeros(1N);
y2=0;
for i=1:N                   %LMS算法
    y2=w1*x1(i)+w2*x2(i);
    e2(i)=e1(i)-y2;
    w1=w1+u*e2(i)*x1(i);
    w2=w2+u*e2(i)*x2(i);
end

figure(1)
subplot(211);
plot(ts);
title(‘原始正弦信号‘);
axis([0 2 -20 20]);
subplot(212);
plot(tx);
title(‘加入双频干扰的原始信号‘);

figure(2)
subplot(311);
plot(ts+n2);
title(‘1级自适应陷波器输出理论值‘);
subplot(312);
plot(te1);
title(‘1级自适应陷波器输出实验值‘);
subplot(313);
plot(ts+n2-e1);
title(‘1级信号误差‘);


figure(3)
subplot(311);
plot(ts);
title(‘2级自适应陷波器输出理论值‘);
axis([0 2 -20 20]);
subplot(312);
plot(te2);
title(‘2级自适应陷波器输出实验值‘);
subplot(313);
axis([0 2 -1 1]);
plot(ts-e2);
title(‘2级信号误差‘);

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       1022  2010-01-23 17:30  single frequency--different u.m

     文件       1499  2010-01-23 17:32  double frequency--change first noise amplitude.m

     文件       1067  2010-01-23 17:31  single frequency--different △ f.m

     文件       1013  2010-01-25 10:23  single frequency--different amplitude.m

     文件       1013  2010-01-25 10:55  single frequency--different Fudu.m

     文件       1022  2010-01-23 17:31  single frequency--different theta.m

----------- ---------  ---------- -----  ----

                 6636                    6
