资源简介
DLT(直接线性变换 )算法的MATLAB实现,内容包括算法代码及三组测试数据
代码片段和文件信息
function [ Lx0y0] = Computer_L( Points )
%功能:计算L系数的近似值和精确值
%输入:Points为控制点的像点坐标及物方坐标
%格式为:点号 x y X Y Z
%输出:L系数的精确值,像主点坐标想x0y0
%计算L系数近似值
X=zeros(2*size(Points1)11);
B=zeros(2*size(Points1)1);
for i=1:size(Points1);
X(2*i-11:3)=Points(i4:6);
X(2*i-14)=1;
X(2*i-19:11)=Points(i2)*Points(i4:6);
X(2*i5:8)=X(2*i-11:4);
X(2*i9:11)=Points(i3)*Points(i4:6);
B(2*i-11)=Points(i2);
B(2*i1)=Points(i3);
end
L=X(1:11:)\(-B(1:111));
%计算像主点近似值x0y0
x0=-(L(1)*L(9)+L(2)*L(10)+L(3)*L(11))/(L(9)*L(9)+L(10)*L(10)+L(11)*L(11));
y0=-(L(5)*L(9)+L(6)*L(10)+L(7)*L(11))/(L(9)*L(9)+L(10)*L(10)+L(11)*L(11));
%计算L系数精确值
M=zeros(2*size(Points1)12);
W=zeros(2*size(Points1)1);
n=0; %迭代次数统计
while n<10; %L迭代次数为10
for i=1:6;
A=L(9)*Points(i4)+L(10)*Points(i5)+L(11)*Points(i6)+1;
M(2*i-11:4)=[Points(i4:6) 1]/A;
M(2*i-19:11)=Points(i2)* M(2*i-11:3);
R=(Points(i2)-x0)^2+(Points(i3)-y0)^2;
M(2*i-112)=(Points(i2)-x0)*R;
M(2*i5:8)=M(2*i-11:4);
M(2*i9:11)=Points(i3)* M(2*i-11:3);
M(2*i12)=(Points(i3)-y0)*R;
W(2*i-11)=Points(i2)/A;
W(2*i1)=Points(i3)/A;
end
M=-M;
L=(M‘*M)\M‘*W;
x0=-(L(1)*L(9)+L(2)*L(10)+L(3)*L(11))/(L(9)*L(9)+L(10)*L(10)+L(11)*L(11));
y0=-(L(5)*L(9)+L(6)*L(10)+L(7)*L(11))/(L(9)*L(9)+L(10)*L(10)+L(11)*L(11));
n=n+1;
end
end

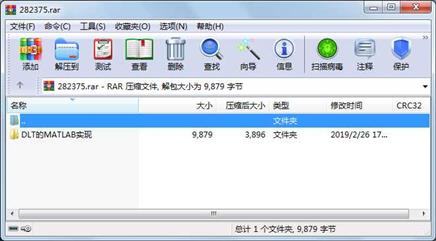

属性 大小 日期 时间 名称
----------- --------- ---------- ----- ----
文件 1570 2018-06-12 19:25 DLT的MATLAB实现\Computer_L.m
文件 3492 2018-06-12 19:37 DLT的MATLAB实现\Computer_UnknownPoint.m
文件 311 2018-06-27 22:54 DLT的MATLAB实现\DLT.m
文件 330 2018-06-12 21:59 DLT的MATLAB实现\left_ran2.txt
文件 328 2018-06-12 18:30 DLT的MATLAB实现\right_ran2.txt
文件 499 2018-06-12 12:44 DLT的MATLAB实现\test1.txt
文件 1466 2018-06-12 22:51 DLT的MATLAB实现\test2.txt
文件 1883 2018-06-12 19:02 DLT的MATLAB实现\test3.txt
目录 0 2019-02-26 17:47 DLT的MATLAB实现
----------- --------- ---------- ----- ----
9879 9
