资源简介

在MATLAB下,导入图像,对图像做傅里叶变换,之后根据相位谱和幅度谱对图像进行单独重建,主要用于分析相位谱和幅度谱所含有的信息

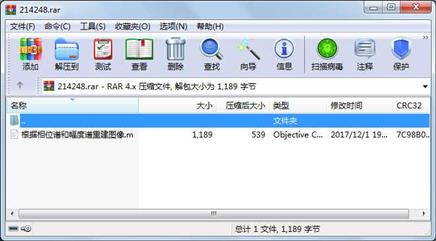

资源截图

代码片段和文件信息

clc; clear;
%读图
%-----------------------------
A = imread(‘3.jpg‘);
TA = rgb2gray(A); %转灰度
% TA = imread(‘pout.tif‘);
%-----------------------------

%FFT
%-----------------------------
FA = fft2(TA);    %FFT2
MFA = abs(FA);    %幅度取绝对值
AFA = angle(FA);  %相位
%-----------------------------

%IFFT
%-----------------------------
FC = MFA.*exp(j*AFA);%反变换
C = ifft2(FC);
NFC = 1.*exp(j*AFA); %无幅度谱,纯相位谱  subplot(337)----灰度信息丢失
NC = ifft2(NFC);
NNFC = MFA.*exp(j*1);%无相位谱,纯幅度谱  subplot(338)----位置信息丢失
NNC = ifft2(NNFC);
%-----------------------------

%绘图
%-----------------------------
figure;
set (gcf‘Position‘[800120800800] ‘color‘‘w‘)        %xy   w h
 %变换
subplot(331);imshow(TA);                 title(‘源图像‘);   %原图
subplot(332);imshow(fftshift(MFA/10000));title(‘幅度谱‘);   %幅度谱
subplot(333);imshow((AFA+pi)/(2*pi));    title(‘相位谱‘);   %相位谱
 %反变换
subplot(334);imshow(abs(C)/250);  title(‘反变换源图像‘);   %反变换图像
subplot(337);imshow(abs(NC)*100); title(‘纯相位谱重建‘);   %纯相位谱图像重建
subplot(338);imshow(abs(NNC)/290);title(‘纯幅度谱重建‘);   %纯幅度谱图像重建

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       1189  2017-12-01 19:16  根据相位谱和幅度谱重建图像.m

----------- ---------  ---------- -----  ----

                 1189                    1
