数字通信中PLL同步实现的MATLAB仿真代码

数字通信中PLL同步实现的MATLAB仿真代码，具有较好参考学习价值

function [convert_para_sconvert_para_sourcesignal_sourcesource_phase]=create_signal_source（ifsfifdthetaTCNRBnconvert）
    global convert_set;
    convert_para_s=0;
    convert_para_source=0;

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%产生信号源%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
  M=T*fs;%采样点数
  %n=（（i-1）*T）:1/fs:（i*T）-1/fs;%一次积分清除有T*fs=6000个采样点
  n=（（i-1）*M）:（i*M）-1;%一次积分清除有T*fs=6000个采样点
  %theta_org=mod（2*pi*（（fi+fd-50*cos（0.16*0.001*i+pi/2））*n）/fs+theta2*pi）;%采样点对应的相位
  %varyphase = -pi*80*（n/fs）.^2;
  %varyphase = -2*pi*3125*cos（0.16*n/fs-pi/2）;
  varyphase = 0;
  theta_org=mod（varyphase+2*pi*（fi+fd）*n/fs+theta2*pi）;%采样点对应的相位
  signal_source=cos（theta_org）;%得到源信号


  source_phase = theta_org（M）;%最后一个点的相位作为信号相位
  source_phase = mod（source_phase2*pi）;%相位设到0~2*pi之间
  source_phase = source_phase*360/（2*pi）; %转化为度数

 %%%%%%%%%%%%%%%%%%%%%%%%%%加入载噪比%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
 if CNR ~= 888
 SNR = CNR - 10*log10（Bn*2）;%由载噪比计算信噪比
 SNR = SNR + 10*log10（Bn*4/fs）; % 考虑现在加入的噪声是平均加到整个采样率范围内的，之后信号会通过带通滤波器，噪声只通过了Bn*2，所以要减小信噪比，这样才是对的
 SNR = 10^（SNR/10）;% 将噪声转化为十进制的比例
 std_noise = 1;% 噪声的标准差为 1
 A_signal = sqrt（2*SNR*（std_noise^2））;% 计算信号幅度
 randn（‘state‘1）;
 noise_org = std_noise*randn（1M）;% 产生无限带宽的噪声序列

 % 信号源中FIR的带通滤波器的参数
 global bofsourceFIR;
 global noise_sourceFIR;

 %%%%%%%%%%%%%%%%%%%%%%%%%对噪声序列进行带通滤波%%%%%%%%%%%%%%%%%%%%%%%%%%%%
 noise = zeros（1M）;% 初始化矩阵提高运算速度
 sourceb_size = length（bofsourceFIR）;% 滤波器级数
 for m=1:M
     % 循环得到新的输入序列
     noise_sourceFIR（2:sourceb_size） = noise_sourceFIR（1:（sourceb_size-1））;
     noise_sourceFIR（1） = noise_org（m）;
     noise（m） = bofsourceFIR*noise_sourceFIR‘;% 与系数相乘得到本次滤波的输出
 end% 结束本循环滤波

 % 将噪声限制在 3sigma的范围内
 noise（find（noise > 3*std_noise）） = 3*std_noise;
 noise（find（noise < （-3）*std_noise）） = -（3*std_noise）;

 signal_source = A_signal*signal_source + noise;% 对信号添加噪声
 else
 SNR = 10^（CNR/10）;
 A_signal = sqrt（2*SNR）;
 signal_source = A_signal*signal_source;% 对信号添加噪声
 end
 %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

 %%%%%%%%%%%%%%%%%%%%%%%%%记录信号源量化设置%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%
   if convert==1
       convert_para_s=8;%量化为8位，1位符号位，2位整数位，5位小数位
       convert_para_source = convert_para_s - 3;
       signal_source = round（signal_source*2^convert_para_source）;
       for m=1:fs*T
           %因为量化范围是-128~127，所以当出现128时要强制转换为127
           if signal_source（m） == 128
               signal_source（m） = 127;
           end
       end
       if i == 1
           fprintf（convert_set‘信号源量化为%dbit：1bit符号，%dbit整数，%dbit小数\r\n\r\n‘convert_para_sconvert_para_s-convert_para_source-1convert_para_source）;
       end
   end

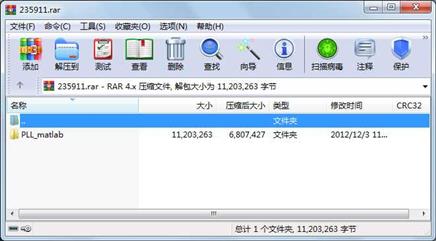

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件      30967  2012-11-07 20:31  PLL_matlab\100Hz.jpg

     文件      35068  2012-11-07 16:14  PLL_matlab\350Hz_15Hz.jpg

     文件      35892  2012-11-07 16:45  PLL_matlab\352Hz_15Hz.jpg

     文件      35582  2012-11-07 16:50  PLL_matlab\355Hz_10Hz.jpg

     文件      34724  2012-11-07 16:56  PLL_matlab\355Hz_30Hz.jpg

     文件      39217  2012-11-07 17:00  PLL_matlab\355Hz_40Hz.jpg

     文件      38619  2012-11-07 17:04  PLL_matlab\355Hz_50Hz_1.203.jpg

     文件      34893  2012-11-07 16:34  PLL_matlab\360Hz_15Hz.jpg

     文件      36140  2012-11-07 16:20  PLL_matlab\370Hz_15Hz.jpg

     文件      13120  2012-11-08 19:28  PLL_matlab\500_std2.fig

     文件       3176  2012-11-14 10:18  PLL_matlab\create_signal_source.asv

     文件       3204  2012-11-14 20:45  PLL_matlab\create_signal_source.m

     文件          0  2012-11-14 21:37  PLL_matlab\Data_Record\BitData_para_filter.txt

     文件         31  2012-11-14 21:48  PLL_matlab\Data_Record\DecData_para_filter.txt

     文件       1010  2012-11-13 20:39  PLL_matlab\discriminator.m

     文件       2035  2012-11-13 16:21  PLL_matlab\NCO_process.asv

     文件       2033  2012-11-13 20:05  PLL_matlab\NCO_process.m

     文件       9770  2012-11-14 21:20  PLL_matlab\pll.asv

     文件       9777  2012-11-14 21:20  PLL_matlab\pll.m

     文件       2984  2012-11-13 00:25  PLL_matlab\Pll_loop_lockjudge.asv

     文件       2989  2012-11-13 14:04  PLL_matlab\Pll_loop_lockjudge.m

     文件        386  2012-11-05 20:53  PLL_matlab\RecordDec.m

     文件       2625  2012-11-14 20:09  PLL_matlab\set_para_filter.m

     文件       2397  2012-11-07 16:02  PLL_matlab\set_para_pll.asv

     文件       2402  2012-11-14 20:58  PLL_matlab\set_para_pll.m

     文件        103  2012-11-06 16:10  PLL_matlab\sum_signal_IQ.m

     文件   10782517  2012-11-09 20:39  PLL_matlab\tixing.fig

     文件      41602  2012-11-09 21:05  PLL_matlab\zhexianxing.jpg

     目录          0  2012-11-12 22:48  PLL_matlab\Data_Record

     目录          0  2012-12-03 11:20  PLL_matlab

............此处省略3个文件信息
