Matlab+Simulink-cmi、miller、双相码

cmi、miller、双相码 matlab 编码、解码 simulink 仿真

data=double（rand（110）>0.5）; %原始信号这里用长度为10的随机01串

%以下是双相码
code2=[];    %初始编码
for i=1:length（data）
    if data（i）==0   %如果信号为0
        temp=[0 1];  %信号0的极性交替
    else
        temp=[1 0];
    end
     code2=[code2 temp]; %加入新的两位编码
end


%以下是双相码解码
decode2=[];
r=0;
for i=1:2:length（code2）

    if code2（i）==0
        r=0; %信号0输出
    else
        r=1;
    end
    decode2=[decode2 r];
end

%以下是画图

subplot（711）stairs（0:length（data）[data data（end）]‘linewidth‘2）;
title（‘随机信号‘）;set（gca‘YLim‘[-0.2 1.2]）;set（gca‘XGrid‘‘on‘）;
text（（1:length（data））-0.60.5*ones（length（data）1）cellstr（num2str（data‘）））;
subplot（712）stairs（0:length（code2）[code2 code2（end）]‘linewidth‘2）;
title（‘双相码编码‘）;set（gca‘YLim‘[-0.2 1.2]）;set（gca‘XGrid‘‘on‘）;
text（（1:length（code2））-0.60.5*ones（length（code2）1）cellstr（num2str（code2‘）））;
subplot（713）stairs（0:length（decode2）[decode2 decode2（end）]‘linewidth‘2）;
title（‘双相码解码信号‘）;set（gca‘YLim‘[-0.2 1.2]）;set（gca‘XGrid‘‘on‘）;
text（（1:length（decode2））-0.60.5*ones（length（decode2）1）cellstr（num2str（decode2‘）））;

%以下是密勒编码
code=[];    %初始编码
precode=0;  %初始前一个编码
predata=1;  %初始前一个信号
for ii=1:length（data）
    if data（ii）==1   %如果信号为1
        temp=[0 1];  %中间跳变
    elseif predata==0 %如果信号为0且前信号为0
        temp=[1 1];   %中间不跳变
    else              %如果信号为0且前信号为1
        temp=[0 0];   %中间不跳变
    end
    if precode==1    %如果前一个编码是1
        temp=1-temp; %将temp取反
    end
    code=[code temp]; %加入新的两位编码
    predata=data（ii）; %更新前一个信号
    precode=code（end）;%更新前一个编码
end

%以下是密勒解码
decode=[];
for ii=1:2:length（code） %两个两个编码进行解码
    if code（ii）==code（ii+1）
        temp=0;
    else
        temp=1;
    end
    decode=[decode temp];
end


%以下是画图

subplot（714）stairs（0:length（code）[code code（end）]‘linewidth‘2）;
title（‘密勒编码‘）;set（gca‘YLim‘[-0.2 1.2]）;set（gca‘XGrid‘‘on‘）;
text（（1:length（code））-0.60.5*ones（length（code）1）cellstr（num2str（code‘）））;
subplot（715）stairs（0:length（decode）[decode decode（end）]‘linewidth‘2）;
title（‘密勒解码信号‘）;set（gca‘YLim‘[-0.2 1.2]）;set（gca‘XGrid‘‘on‘）;
text（（1:length（decode））-0.60.5*ones（length（decode）1）cellstr（num2str（decode‘）））;

%以下是CMI
code1=[];    %初始编码
cun=0; %码里1的个数
for i=1:length（data）
    if data（i）==1   %如果信号为1
        cun=cun+1;
        if rem（cun2）==0
        temp=[0 0];  %信号1的极性交替
        else
        temp=[1 1];
        end
    else              %如果信号为0
        temp=[0 1];   %中间不跳变
    end
     code1=[code1 temp]; %加入新的两位编码
end


%以下是CMI解码
decode1=[];
r=0;
for i=1:2:length（code1）
    temp=code1（i）+code1（i+1）;
    if temp==1
        r=0; %信号0输出
    else
        r=1;
    end
    decode1=[decode1 r];
end


%以下是画图

subplot（716）stairs（0:length（code1）[code1 code1（end）]‘linewidth‘2）;
title（‘CMI编码‘）;set（gca‘YLim‘[-0.2 1.2]）;set（gca‘XGrid‘‘on‘）;
text（（1:length（code1））-0.60.5*ones（length（code1）1）cellstr（num2str（code1‘）））;
subplot（717）stairs（0:length（dec

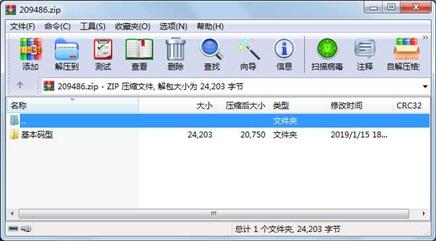

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2019-01-15 18:43  基本码型\
     文件        3469  2018-12-23 18:19  基本码型\m1.m
     文件       20734  2019-01-15 18:43  基本码型\smi.slx
